メカニカル部品技術窓口
5.0MPa対応サイレンサ VCHNシリーズ
- 通常単価(税別)
- 9,675円～14,619円
- 税込単価
- 10,643円～16,081円
消音効果が35dB（A）のサイレンサ。【特長】・目詰まり低減1/10・リリーフ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
製品仕様
外観
表示記号
製品仕様
| 型番 | VCHN3 | VCHNF3 | VCHN4 | VCHNF4 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||||||
| 最高使用圧力 MPa | 5.0（電磁弁一次側圧力） | |||||||||
| リリーフ弁開放圧力 MPa | 1.8 | |||||||||
| 接続口径 | R3/4 | R1 | R3/4 | R1 | R1 | R1・1/4 | R1・1/2 | R1 | R1・1/4 | R1・1/2 |
| 有効断面積 mm2 | 200 | 280 | 160 | 180 | 280 | 370 | 370 | 180 | 320 | 320 |
| 吸音材有効断面積（単品） mm2 | 420 | 500 | ||||||||
| 流体温度 ℃ | 5～80 | |||||||||
| 周囲温度 ℃ | 5～80 | |||||||||
| 消音効果 dB（A） | 35（供給圧力4.0MPa、背圧2.0MPa） | |||||||||

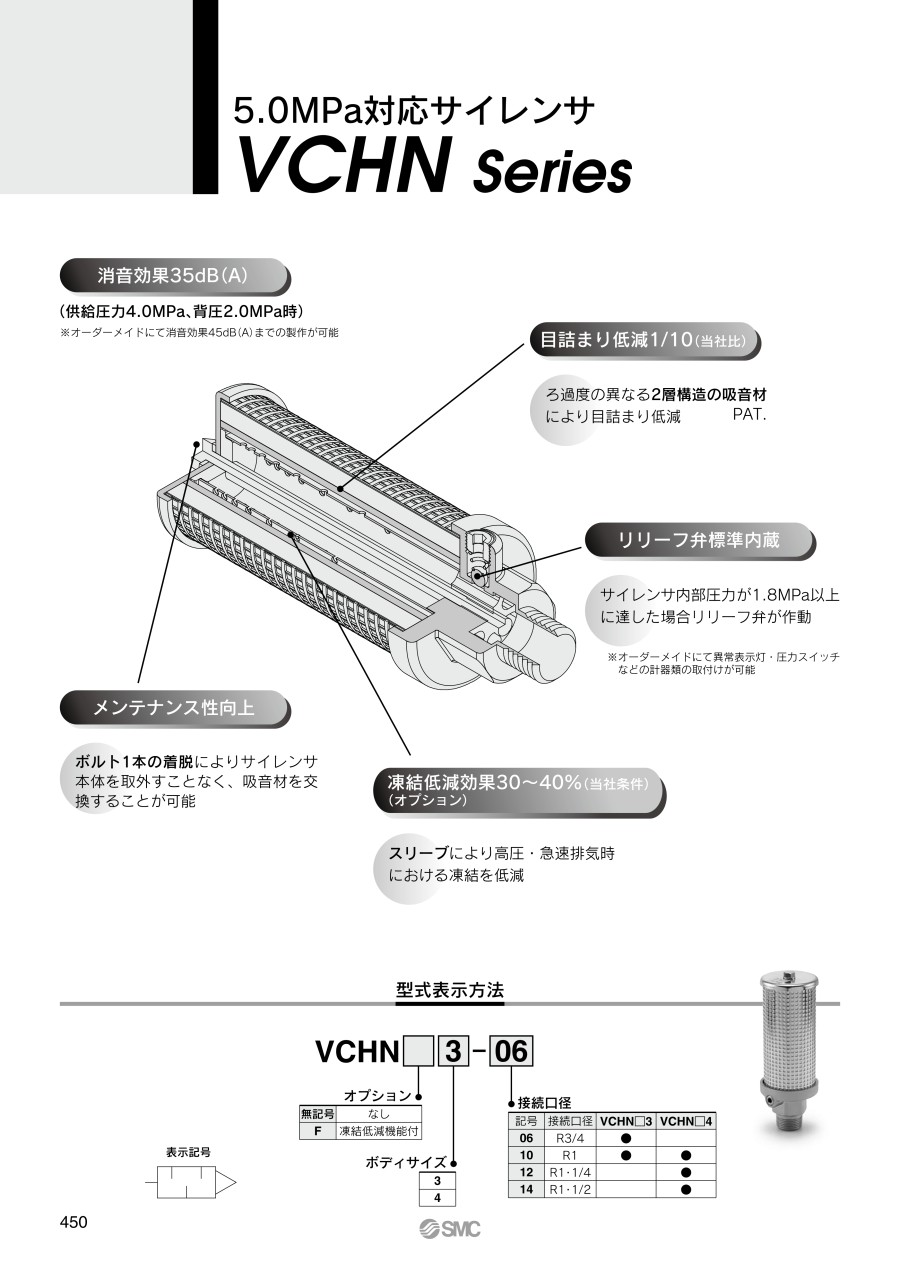

特長/内部構造図
凍結低減タイプ/オプションの構造図
規格表
単位：mm
| 型番 | 接続口径R | A | B | C | D | 質量g |
|---|---|---|---|---|---|---|
| VCHN3-06 | 3/4 | 200 | Φ72 | Φ74 | 41 | 590 |
| VCHNF3-06 | 3/4 | 200 | Φ72 | Φ74 | 41 | 710 |
| VCHN3-10 | 1 | 200 | Φ72 | Φ74 | 41 | 605 |
| VCHNF3-10 | 1 | 200 | Φ72 | Φ74 | 41 | 725 |
| VCHN4-10 | 1 | 230 | Φ72 | Φ74 | 41 | 665 |
| VCHNF4-10 | 1 | 230 | Φ72 | Φ74 | 41 | 810 |
| VCHN4-12 | 1・1/4 | 240 | Φ72 | Φ74 | 54 | 765 |
| VCHNF4-12 | 1・1/4 | 240 | Φ72 | Φ74 | 54 | 910 |
| VCHN4-14 | 1・1/2 | 240 | Φ72 | Φ74 | 54 | 790 |
| VCHNF4-14 | 1・1/2 | 240 | Φ72 | Φ74 | 54 | 935 |
注意・禁止事項
注意・禁止事項
- ※ サイレンサの目詰まりや凍結により、排気ポートが閉塞状態となることがあります。システム全体の誤作動がないよう安全設計を考慮してください。なお凍結が生じる場合は、凍結低減タイプ（VCHNFシリーズ）を使用してください。
- ※ サイレンサは、空気圧機器より排気される圧縮空気の排気音を低減するものです。排気音以外の騒音（配管内で発する音、機器の振動による騒音、電磁弁の切換え音等）を低減することはできません。排気音以外については、騒音の原因を究明し、対策を行ってください。
- ※ サイレンサの一次側圧力は、バルブの供給圧力（P1）を示します。（右図参照）
- ※ 電磁弁から排気される空気圧回路や圧力等によって消音効果が変化することがあります。
サイレンサ、バルブの供給圧力構造図
選定サポート情報
※バルブの有効断面積（合成有効断面積を含む）より大きいものを選定してください。
取付
- ※ 適正締付トルクの範囲で、六角部の二面巾にあったスパナを使い締め込んでください。パイプレンチなどを用いて締め込みますと、サイレンサの破損の原因となりますので、行わないでください。
推奨適正トルク
- 接続ねじ3/4：トルク28～30N・m
- 接続ねじ1：トルク36～38N・m
- 接続ねじ1・1/4：トルク40～42N・m
- 接続ねじ1・1/2：トルク48～50N・m
- ※ 取付け時や取付け後、本体に横荷重を与えないでください。
- ※ サイレンサ本体が取付けた機器の振動などで緩む場合は、ねじ部に緩み止めを塗布してから機器に取付けてください。
保守・点検
- ※ 目詰まりして排気速度が低下し、システム機能が低下してきましたら新しいサイレンサまたは吸音材を交換してください。
- ※ なお、アクチュエータ等の作動状態は、1日に1回は必ず確認してください。
吸音材の交換方法について
吸音材を交換する際は、左図を参考に作業を行ってください。
- 六角ボルトは、緩み止め防止剤が塗布されている状態のまま締付トルク：20～25N・mにて締付けてください。
- なお、緩み止め防止剤は再利用が可能です。
注意・禁止事項
- ※ 上記以外の情報につきましてはカタログをご覧ください。
- ※ 画像は代表型番となっております。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,324円 ( 12,456円 ) | 在庫品1日目当日出荷可能 |
9,675円 ( 10,643円 ) | 7日目 |
12,861円 ( 14,147円 ) | 在庫品1日目当日出荷可能 |
10,989円 ( 12,088円 ) | 7日目 |
13,383円 ( 14,721円 ) | 在庫品1日目当日出荷可能 |
11,989円 ( 13,188円 ) | 6日目 |
10,988円 ( 12,087円 ) | 6日目 |
13,096円 ( 14,406円 ) | 6日目 |
13,096円 ( 14,406円 ) | 7日目 |
14,619円 ( 16,081円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
消音効果が35dB（A）のサイレンサ。
【特長】
・目詰まり低減1/10
・リリーフ弁標準内蔵
・メンテナンス性向上
・凍結低減効果30～40％（VCHNF）
・ボディサイズ：3、4
・接続口径：06（R3/4）、10（R1）、12（R1・1/4）、14（R1・1/2）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
たとえば消音効果30dB(A)のサイレンサとは、 『消音効果＝(サイレンサのない排気音）―（サイレンサを付けた排気音）』
例）30dB(A) = 120dB(A) － 90dB(A) ということであり、30dB(A)になるということではありません。
