商品情報

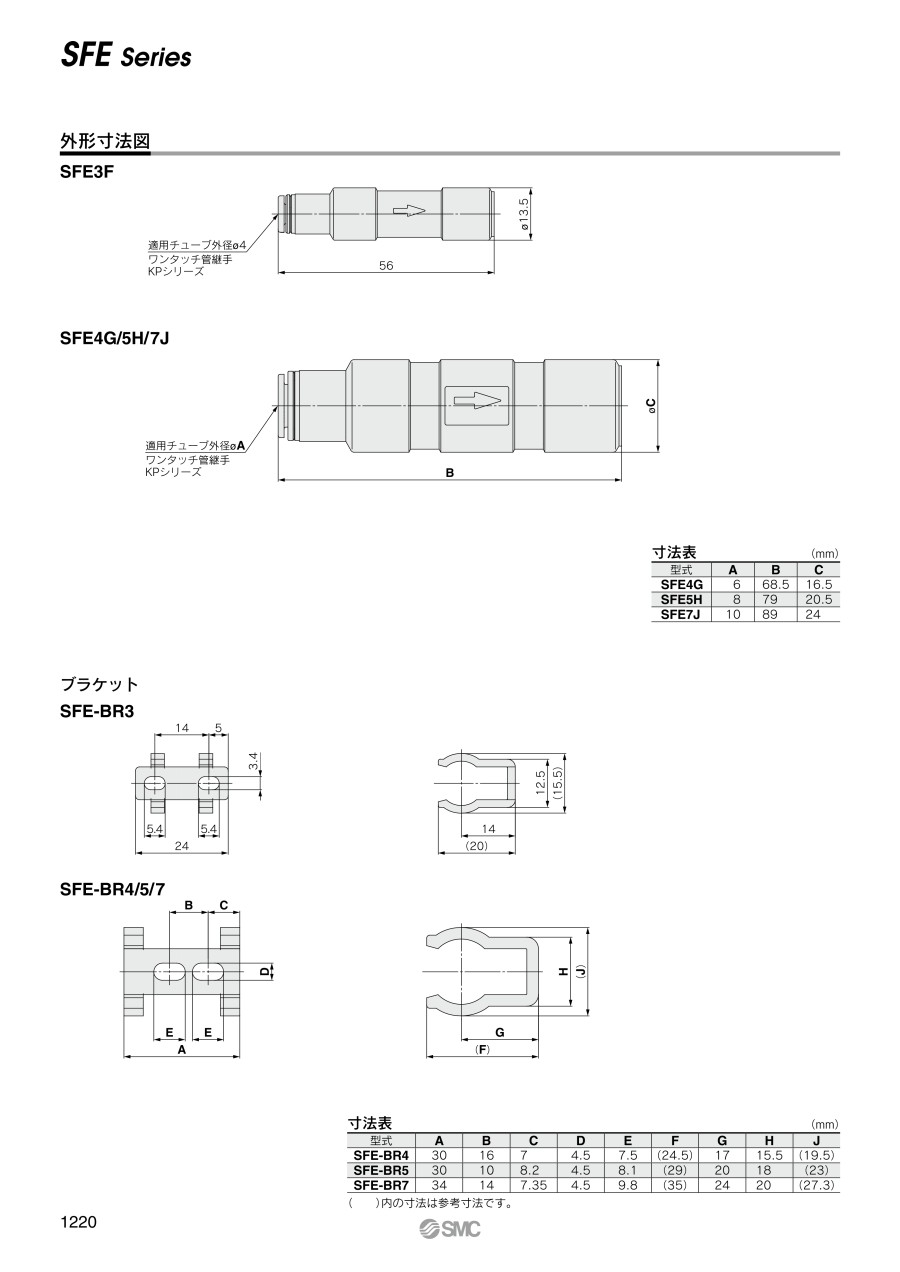

外形図

単位：mm

ブラケット

製品仕様

SFEシリーズ（おねじタイプ）

記号	管接続口径	最大処理流量 L/min（ANR）
11	M5×0.8	3
42	R1/8	65
52	R1/8	130
53	R1/4	130
73	R1/4	200

SFEシリーズ（プラグインタイプ）

記号	管接続口径	最大処理流量 L/min（ANR）
3A	φ4（直径4mm）	30
4B	φ6（直径6mm）	65
5C	φ8（直径8mm）	130
7D	φ10（直径10mm）	200

SFEシリーズ（ワンタッチ管継手タイプ）

記号	適用チューブ外径	最大処理流量 L/min（ANR）
3F	φ4（直径4mm）	30
4G	φ6（直径6mm）	65
5H	φ8（直径8mm）	130
7J	φ10（直径10mm）	200

SFE-BRシリーズ（ブラケット型式）

記号	適用型番
3	SFE3□
4	SFE4□
5	SFE5□
7	SFE7□

製品仕様

型番		SFE11	SFE3□	SFE4□	SFE5□	SFE7□
使用流体^注1）		空気
最大処理流量^注2）		～3L/min（ANR）	～30L/min（ANR）	～65L/min（ANR）	～130L/min（ANR）	～200L/min（ANR）
ろ過度^注3）		0.01μm（捕集効率99.99%）
消音効果^注3）		30dB（A）
使用温度		5～45℃
耐差圧（最高使用圧力）^注4）		0.1MPa
材質^注5）	本体	PBT、ポリオレフィン、ポリウレタン、PP^※、ステンレス^※、EPDM（フッ素コーティング）^※
材質^注5）	ガスケット	NBR、ステンレス	-
製品質量	おねじ	1g	-	7g	12g	17g
	プラグイン	-	3g	6g	11g	16g
	ワンタッチ管継手	-	5.5g	8g	16g	24g
ブラケット質量		-	1.2g	2.5g	3.5g	5.5g
適用チューブ材質^注6）（ワンタッチ管継手タイプ）		-	PFA、ポリオレフィン、ソフトポリオレフィン、ポリウレタン
交換時期		2年または、SFEの背圧が0.1MPaに達したとき／目詰りにより、システムが正常に動作しなくなったとき
梱包		帯電防止密閉二重包装

注1）オゾンを含む空気では使用しないでください。
注2）機種の選定は、処理流量より実施してください（カタログ参照）。
注3）測定条件によります。
注4）SFEへかかる圧力であり、SFEを取付ける機器（電磁弁、シリンダ等）への供給圧力とは異なります。
注5）※の材質はワンタッチ管継手タイプのみに使用している材質になります。
注6）ポリウレタンチューブは軟質のため、挿入時チューブが折れてしまう場合があります。チューブの根元を持ち奥まで確実に装着してください。

規格表

単位：mm

型番	A	B	C	D
SFE42	10	62	16.5	R1/8
SFE52	10	71	20.5	R1/8
SFE53	17	75	20.5	R1/4
SFE73	17	84	24	R1/4

型番	A	B	C
SFE4B	6	73	16.5
SFE5C	8	84	20.5
SFE7D	10	94	24

型番	A	B	C
SFE4G	6	68.5	16.5
SFE5H	8	79	20.5
SFE7J	10	89	24

ブラケット

型番	A	B	C	D	E	F	G	H	J
SFE-BR4	30	16	7	4.5	7.5	（24.5）	17	15.5	（19.5）
SFE-BR5	30	10	8.2	4.5	8.1	（29）	20	18	（23）
SFE-BR7	34	14	7.35	4.5	9.8	（35）	24	20	（27.3）

※（）内の寸法は参考寸法です。

注意・禁止事項

※ 上記以外の情報につきましてはカタログをご覧ください。
※ 画像は代表型番となっております。

型番リスト

表示件数

型番

種類

接続種類

配管ねじの呼び

接続チューブ径

本体材質

最大流量

(l/min)

消音効果

(dB)

種類詳細

ブラケット適用型式

最小発注数量

[エキゾーストフィルタ] エキゾーストフィルタ	-	-	φ4	PBT	30	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[ワンタッチ配管] ワンタッチ配管	-	φ4	PBT	30	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	-	-	φ6	PBT	65	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[ワンタッチ配管] ワンタッチ配管	-	φ6	PBT	65	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	-	-	φ8	PBT	130	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[ワンタッチ配管] ワンタッチ配管	-	φ8	PBT	130	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	-	-	φ10	PBT	200	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[ワンタッチ配管] ワンタッチ配管	-	φ10	PBT	200	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	M	[M5] M5x0.8	-	PBT	3	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[Rc(R)] R	1/8	-	PBT	65	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[Rc(R)] R	1/8	-	PBT	130	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[Rc(R)] R	1/4	-	PBT	130	30	エキゾーストクリーナ	-	1個
[エキゾーストフィルタ] エキゾーストフィルタ	[Rc(R)] R	1/4	-	PBT	200	30	エキゾーストクリーナ	-	1個
[関連部品] 関連部品（補助機器）	-	-	-	-	-	-	関連部品	SFE3□	1個
[関連部品] 関連部品（補助機器）	-	-	-	-	-	-	関連部品	SFE4□	1個
[関連部品] 関連部品（補助機器）	-	-	-	-	-	-	関連部品	SFE5□	1個
[関連部品] 関連部品（補助機器）	-	-	-	-	-	-	関連部品	SFE7□	1個

通常単価(税別) (税込単価)	通常出荷日

3,680円 ( 4,048円 )	在庫品1日目当日出荷可能
3,864円 ( 4,250円 )	在庫品1日目当日出荷可能
4,320円 ( 4,752円 )	在庫品1日目当日出荷可能
5,004円 ( 5,504円 )	在庫品1日目当日出荷可能
5,232円 ( 5,755円 )	在庫品1日目当日出荷可能
6,760円 ( 7,436円 )	在庫品1日目当日出荷可能
6,030円 ( 6,633円 )	在庫品1日目当日出荷可能
6,714円 ( 7,385円 )	6日目
3,066円 ( 3,373円 )	在庫品1日目当日出荷可能
4,998円 ( 5,498円 )	在庫品1日目当日出荷可能
5,181円 ( 5,699円 )	6日目
5,232円 ( 5,755円 )	在庫品1日目当日出荷可能
5,943円 ( 6,537円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
221円 ( 243円 )	在庫品1日目当日出荷可能
205円 ( 226円 )	9日目
218円 ( 240円 )	9日目

詳細情報

基本情報

基本情報

クリーンルーム内のエア機器に取り付けるだけで直接排気が可能。
【特長】
・排気エア・リリーフエアの配管レス化。
・配管スペース、配管工数を削減。
・消音効果：30dB（A）以上。
