■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ANA1-01～06

ANA1-10～20

ANA1-C08～C12

製品仕様

外観／JIS記号

接続口径

記号	接続口径	接続方法
01	1/8	_※ねじ込み
02	1/4
03	3/8
04	1/2
06	3/4
10	1
12	1 1/4
14	1 1/2
20	2
C08	φ8（直径8mm）（適用ワンタッチ管継手サイズ）	ワンタッチ
C10	φ10（直径10mm）（適用ワンタッチ管継手サイズ）
C12	φ12（直径12mm）（適用ワンタッチ管継手サイズ）

※ねじの種類は、Rのみです。

規格表

性能／寸法（ねじ接続）

型番	接続口径 R	有効断面積 mm²	音速コンダクタンスC ［dm³/（s・bar）］	推奨流量 m³/min（ANR）	質量 g	寸法 mm
型番	接続口径 R	有効断面積 mm²	音速コンダクタンスC ［dm³/（s・bar）］	推奨流量 m³/min（ANR）	質量 g	A	B	C
ANA1-01	1/8	10	2	0.8以下	4	37	16	-
ANA1-02	1/4	15	3	1.2以下	14	64	22	18
ANA1-03	3/8	35	7	2.7以下	22	84	25	21
ANA1-04	1/2	60	12	4.5以下	36	98	30	24
ANA1-06	3/4	90	18	7.0以下	110	111	46	36
ANA1-10	1	160	32	12.0以下	180	132	50	41
ANA1-12	1 1/4	280	56	20.0以下	544	200	74	60
ANA1-14	1 1/2	450	90	32.0以下	612	230	74	60
ANA1-20	2	610	122	45.0以下	873	271	86	70

性能／寸法（ワンタッチ継手接続）

型番	適用ワンタッチ管継手サイズ	有効断面積 mm²	推奨流量 m³/min（ANR）	質量 g	寸法 mm
型番	適用ワンタッチ管継手サイズ	有効断面積 mm²	推奨流量 m³/min（ANR）	質量 g	A	B
ANA1-C08	φ8（直径8mm）	11	0.8以下	5	58	16
ANA1-C10	φ10（直径10mm）	15	1.2以下	13	76	22
ANA1-C12	φ12（直径12mm）	33	2.5以下	19	95	25

注）推奨流量は一次側圧力0.5MPa時の流量です。

注意・禁止事項

※ 製品個別注意事項は、デジタルカタログをご参照ください。
※ 画像は代表型番となっております。

型番リスト

表示件数

型番

管接続口種類

取付ねじの呼び

ワンタッチ継手サイズ

本体材質

有効断面積（範囲）

カバ-

エレメント材質

外径B

(φ)

有効断面積

(mm2)

推奨流量

(m3/min(ANR))

長さA

(mm)

最小発注数量

R（管用テーパおねじ）	[1/8] 1/8	-	樹脂	5.1～10.0	なし	[樹脂系] 樹脂系	16	10	0.8以下	37	1個
R（管用テーパおねじ）	[1/4] 1/4	-	樹脂	10.1～20.0	なし	[樹脂系] 樹脂系	22	15	1.2以下	64	1個
R（管用テーパおねじ）	[3/8] 3/8	-	樹脂	30.1～40.0	なし	[樹脂系] 樹脂系	25	35	2.7以下	84	1個
R（管用テーパおねじ）	[1/2] 1/2	-	樹脂	50.1～100.0	なし	[樹脂系] 樹脂系	30	60	4.5以下	98	1個
R（管用テーパおねじ）	[3/4] 3/4	-	樹脂	50.1～100.0	なし	[樹脂系] 樹脂系	46	90	7.0以下	111	1個
R（管用テーパおねじ）	[1] 1	-	[アルミニウム] アルミニウム	100.1～	あり	[樹脂系] 樹脂焼結体	50	160	12.0以下	132	1個
R（管用テーパおねじ）	[1 1/4] 1 1/4	-	[アルミニウム] アルミニウム	100.1～	あり	[樹脂系] 樹脂焼結体	74	280	20.0以下	200	1個
R（管用テーパおねじ）	[1 1/2] 1 1/2	-	[アルミニウム] アルミニウム	100.1～	あり	[樹脂系] 樹脂焼結体	74	450	32.0以下	230	1個
R（管用テーパおねじ）	[2] 2	-	[アルミニウム] アルミニウム	100.1～	あり	[樹脂系] 樹脂焼結体	86	610	45.0以下	271	1個
ワンタッチ配管	-	φ8	樹脂	10.1～20.0	なし	[樹脂系] 樹脂系	16	11	0.8以下	58	1個
ワンタッチ配管	-	φ10	樹脂	10.1～20.0	なし	[樹脂系] 樹脂系	22	15	1.2以下	76	1個
ワンタッチ配管	-	φ12	樹脂	30.1～40.0	なし	[樹脂系] 樹脂系	25	33	2.5以下	95	1個

通常単価(税別) (税込単価)	通常出荷日

654円 ( 719円 )	在庫品1日目当日出荷可能
841円 ( 925円 )	在庫品1日目当日出荷可能
882円 ( 970円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
2,246円 ( 2,471円 )	在庫品1日目当日出荷可能
3,040円 ( 3,344円 )	在庫品1日目当日出荷可能
5,408円 ( 5,949円 )	在庫品1日目当日出荷可能
5,630円 ( 6,193円 )	在庫品1日目当日出荷可能
7,653円 ( 8,418円 )	在庫品1日目当日出荷可能
788円 ( 867円 )	在庫品1日目当日出荷可能
999円 ( 1,099円 )	在庫品1日目当日出荷可能
1,071円 ( 1,178円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・工場内騒音85dB（A）以下をクリアする、高消音タイプのサイレンサ。
・使用流体：圧縮空気。
・最高使用圧力：1.0MPa（※電磁弁の一次側圧力を示します）。
・消音効果：40dB（A）（※排気される空気圧回路や圧力等によって変化することがあります）。
・周囲温度および使用流体温度：5～60℃。
※流体から水滴が発生して凍結するおそれがない場合は、-10～+60℃で使用可です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

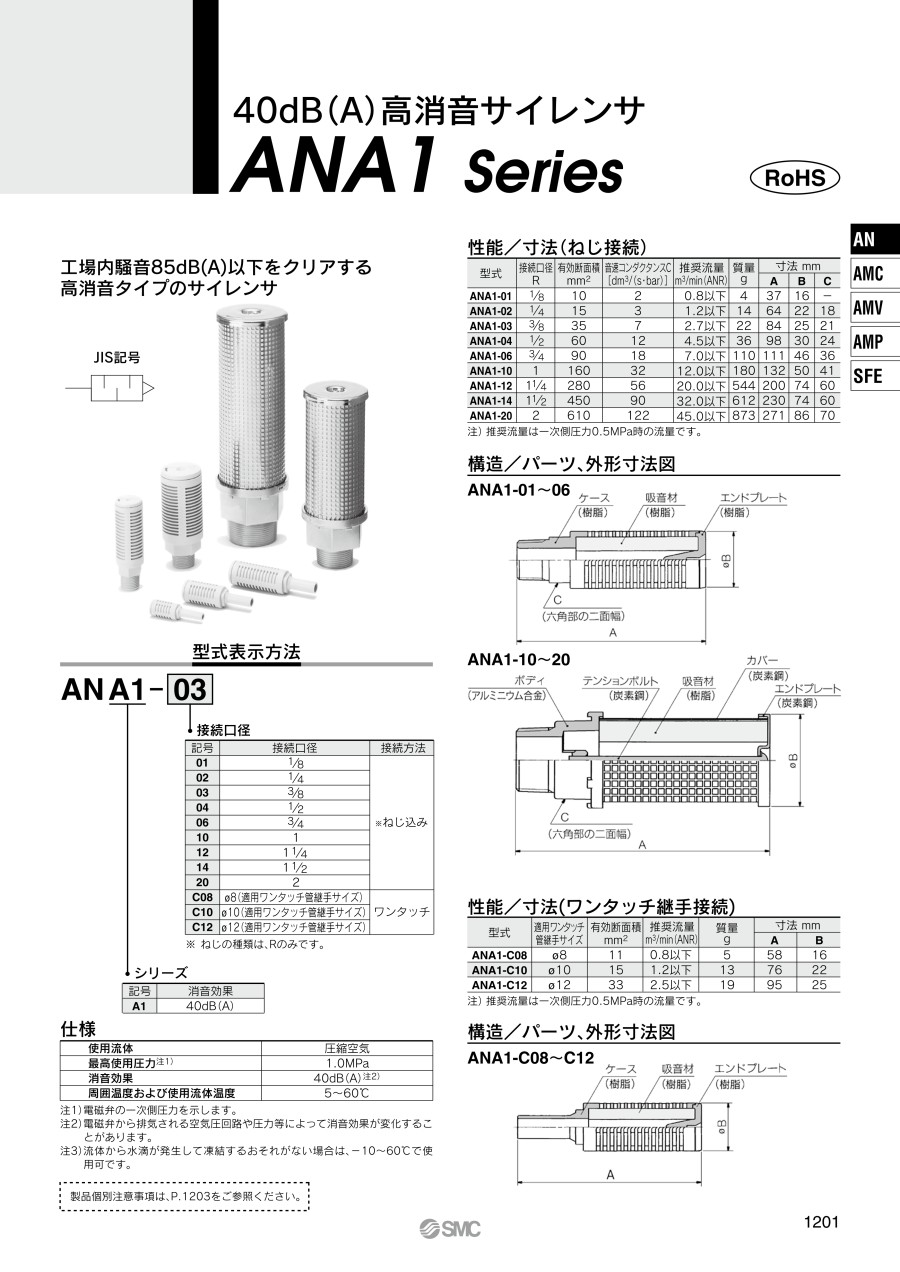

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
38dB（A）高消音サイレンサ ANB1シリーズ
サイレンサです。同ブランドのANA1シリーズと同一接続口径で有効断面積を大きくしました。マニホールドなどの集合排気用としてお使いいただけます。
SMC
サイレンサ高消音タイプ AN□02シリーズ
サイレンサです。消音効果は35dB（A）です。ケースは難燃材質を使用しております。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

40dB（A）高消音サイレンサ ANA1シリーズのレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

メンテナンスに使用しました

満足度：5.02022/02/25

当社の設備装置で、エアー装置のエアー部品の劣化による漏れが多かったので、この商品と交換しました。交換した装置は海外製の装...もっと読む

0人が参考にしています。

真空ポンプ用サイレンサ

満足度：5.02021/03/26

装置用の真空ポンプのOUT部用のサイレンサとして使用しています。接続はワンタッチ継手タイプとねじタイプがあるので接...もっと読む

0人が参考にしています。

エアージェットクーラー

満足度：5.02020/11/19

エアージェットクーラーの消音に使用しました。 AN□02よりかなり消音され良いと思います。今後も購入していきます。

0人が参考にしています。

排気エアーの消音に使用

満足度：4.02020/10/20

電磁弁のマニホールドから排出されるエアーの音が大きく最初に購入した別の製品を取り付けても気になるレベルだった為こちらの製...もっと読む

0人が参考にしています。

排気音軽減のために使用

満足度：4.02018/12/26

生産設備の電磁弁に対し排気音軽減のために使用しています。以前はコガネイのサイレンサを利用していましたが、消音が十分でなか...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qサイレンサのカタログ仕様の『消音効果∗dB(A) 』とは、どのような意味でしょうか？

『消音効果∗dB(A)』とは、JIS B 8379に基づき測定した場合において、サイレンサなしの場合の排気音と、サイレンサを付けた場合の排気音の大きさの差になります。
たとえば消音効果30dB(A)のサイレンサとは、　『消音効果＝(サイレンサのない排気音）―（サイレンサを付けた排気音）』
例）30dB(A) = 120dB(A) － 90dB(A)　ということであり、30dB(A)になるということではありません。

Qサイレンサに高消音対応が「ANA１」「ANB１」「AN□０２」の3種類ありますが、違いは何でしょうか？

いずれも標準品と比較すると消音効果は大きいのですが、下記の特徴があります。
・ANA１シリーズ・・・消音効果40dB(A)、消音効果は最も大きい。
・ANB１シリーズ・・・消音効果38dB(A) 、ANA1シリーズと比較すると、消音効果はやや落ちるが排気流量が大きい（1.4～2.2倍）。ANA1の同じおねじサイズと比較すると、外形寸法は大きくなる。
・AN□02シリーズ・・・消音効果35dB(A)、本体は難燃材質(UL-94規格V-O相当）で、接続口径は1/4 , 3/8 , 1/2のサイズのみ。
（参考）標準AN小型樹脂タイプ・・・消音効果30dB(A)
