SMC

サイレンサ BC焼結体 ANシリーズ

カタログ |

平均満足度5.0

この商品のレビューをみる（7件）

この商品のFAQをみる（2件）

通常単価(税別): 173円～506円

税込単価: 190円～557円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

サイレンサ小型樹脂タイプ・おねじタイプ AN05～40シリーズ

4.7

通常価格(税別)： 305円 (税込価格：336円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

サイレンサ小型樹脂タイプ・ワンタッチ継手接続タイプ AN10～30-Cシリーズ

4.6

通常価格(税別)： 484円 (税込価格：532円)

通常出荷日：在庫品1日目

【特長】・小形バルブやパイロットエアの排気用に適したサイレンサ・表面処理：Ni...

詳細情報を確認する

種類
標準
本体材質
銅合金
カバ-
なし
エレメント材質
銅系焼結
使用流体
圧縮空気

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

取り扱い説明書はこちら

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

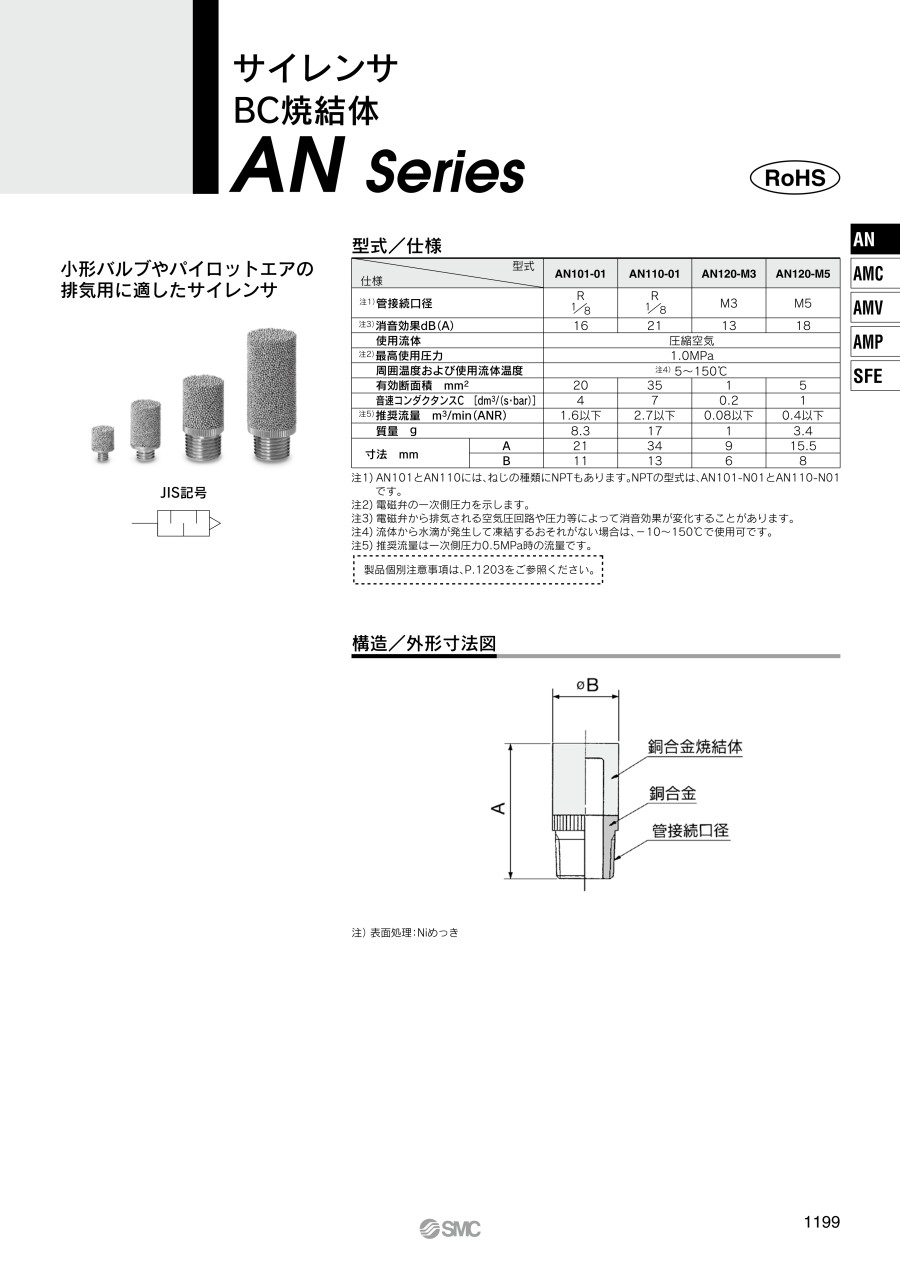

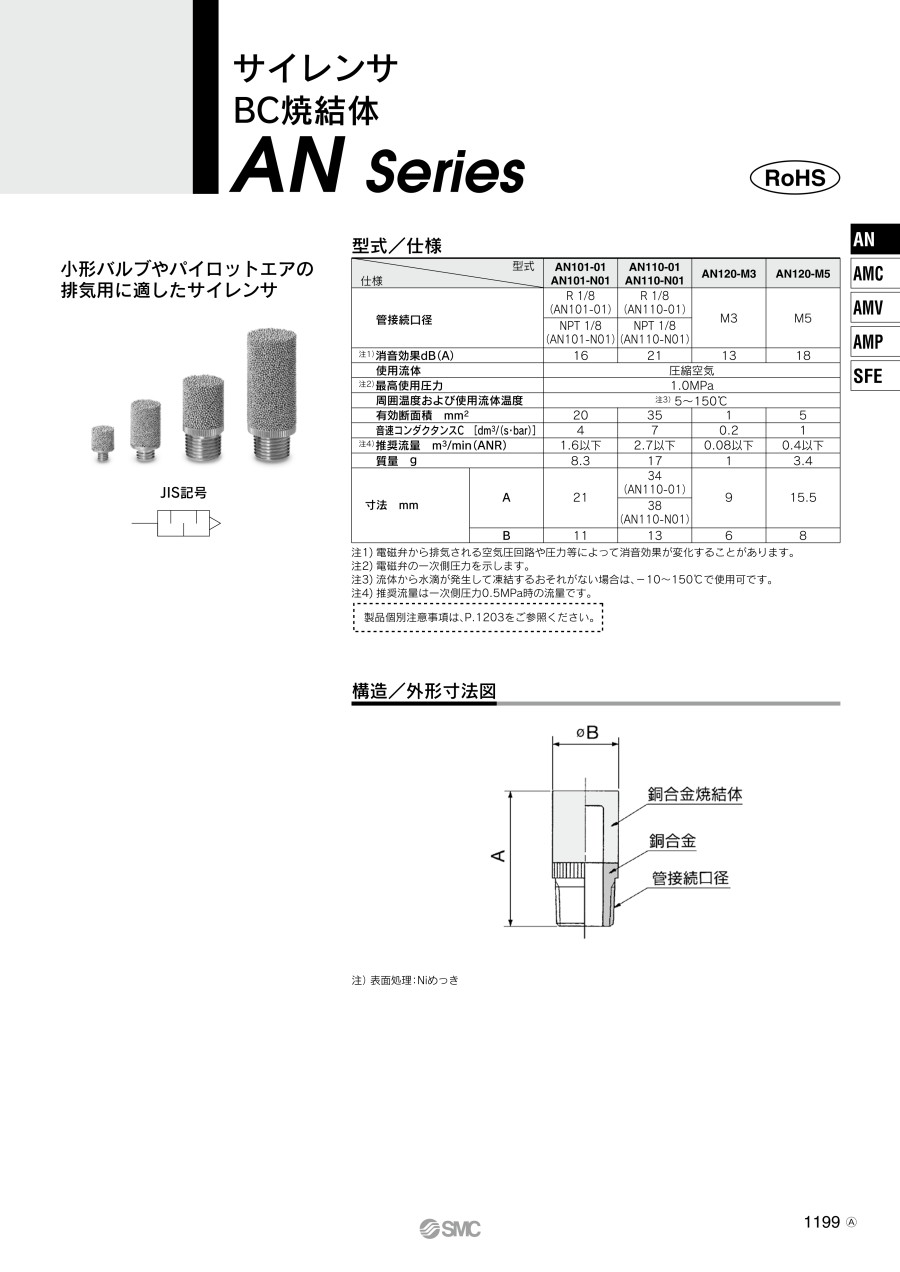

カタログ

商品情報

外形図

注）表面処理：Niめっき

製品仕様

外観

JIS記号

仕様		型番
仕様		AN101-01 AN101-N01	AN110-01 AN110-N01	AN120-M3	AN120-M5
管接続口径		R1/8 （AN101-01）	R1/8 （AN110-01）	M3	M5
管接続口径		NPT1/8 （AN101-N01）	NPT1/8 （AN110-N01）	M3	M5
^注2）消音効果dB（A）		16	21	13	18
使用流体		圧縮空気
^注1）最高使用圧力		1.0MPa
周囲温度および使用流体温度		^注3）5～150℃
有効断面積 mm²		20	35	1	5
音速コンダクタンスC ［dm³/（s・bar）］		4	7	0.2	1
^注4）推奨流量 m³/min（ANR）		1.6以下	2.7以下	0.08以下	0.4以下
質量 g		8.3	17	1	3.4
寸法 mm	A	21	34 （AN110-01）	9	15.5
	A	21	38 （AN110-N01）	9	15.5
	B	11	13	6	8

注1) 電磁弁の一次側圧力を示します。
注2) 電磁弁から排気される空気圧回路や圧力等によって消音効果が変化することがあります。
注3) 流体から水滴が発生して凍結するおそれがない場合は、-10～+150℃で使用可です。
注4) 推奨流量は一次側圧力0.5MPa時の流量です。

※ 製品個別注意事項は、デジタルカタログをご参照ください。

型番リスト

表示件数

型番

管接続口種類

取付ねじの呼び

有効断面積（範囲）

消音効果

(dB)

外径B

(φ)

有効断面積

(mm2)

推奨流量

(m3/min(ANR))

長さA

(mm)

最小発注数量

R（管用テーパおねじ）	[1/8] 1/8	10.1～20.0	16	11	20	1.6以下	21	1個
NPT（アメリカ管用テーパーねじ）	[1/8] 1/8	10.1～20.0	16	11	20	1.6以下	21	1個
R（管用テーパおねじ）	[1/8] 1/8	30.1～40.0	21	13	35	2.7以下	34	1個
M（メートルねじ並目）	M3X0.5	～5.0	13	6	1	0.08以下	9	1個
M（メートルねじ並目）	M5X0.8	～5.0	18	8	5	0.4以下	15.5	1個

通常単価(税別) (税込単価)	通常出荷日

506円 ( 557円 )	在庫品1日目当日出荷可能
482円 ( 530円 )	6日目
506円 ( 557円 )	在庫品1日目当日出荷可能
173円 ( 190円 )	在庫品1日目当日出荷可能
361円 ( 397円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・小形バルブやパイロットエアの排気用に適したサイレンサ
・表面処理：Niめっき

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

SMC
サイレンサ小型樹脂タイプ・おねじタイプ AN05～40シリーズ
サイレンサです。樹脂ボディで小型・軽量です。6サイズ取り揃えております。
SMC
サイレンサ高消音タイプ AN□02シリーズ
サイレンサです。消音効果は35dB（A）です。ケースは難燃材質を使用しております。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サイレンサ BC焼結体 ANシリーズのレビュー

5平均満足度：5.07件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具

満足度：5.02023/05/30

溶接治具に使用しました。種類、納期に満足しています。また利用したいです。

1人が参考にしています。

エアー装置の修繕工事に使用しています

満足度：5.02022/06/08

社内で使用しているエアー生産設備装置のエアーシリンダのエキゾストに使っている、サイレンサの修繕工事に使用しました。既設の...もっと読む

0人が参考にしています。

社内設備の排気音の低減に使用しています

満足度：5.02022/03/24

社内で使っているエアー用ソレノイドバルブの排気音の低減に使用しています。ソレノイドバルブの限られたスペースに取り付けるの...もっと読む

0人が参考にしています。

空圧治具の配管

満足度：5.02019/07/26

空圧治具のベントポートに使用しました。切削油がかかる環境下のため樹脂製では劣化の心配がありましたが、この製品は金属製のた...もっと読む

0人が参考にしています。

耐久試験機のエアの消音に

満足度：5.02019/05/08

以前から使用しており、信頼がおけるブランドですので継続利用しています。継続して使用するわけではなく、集中的に数ヶ月使用し...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Qサイレンサを電磁弁の排気ポートに取り付けたいが、サイレンサの選定方法が知りたい。

ほぼサイレンサを取付ける電磁弁の排気ポートの配管径に合わせた製品でよいのですが、取付ける電磁弁の排気側のEXHポートのコンダクタンス（CV値、有効断面積）より値が大きい製品、排気流量が大きな製品をご選定ください。

Qサイレンサのカタログ仕様の『消音効果∗dB(A) 』とは、どのような意味でしょうか？

『消音効果∗dB(A)』とは、JIS B 8379に基づき測定した場合において、サイレンサなしの場合の排気音と、サイレンサを付けた場合の排気音の大きさの差になります。
たとえば消音効果30dB(A)のサイレンサとは、　『消音効果＝(サイレンサのない排気音）―（サイレンサを付けた排気音）』
例）30dB(A) = 120dB(A) － 90dB(A)　ということであり、30dB(A)になるということではありません。
