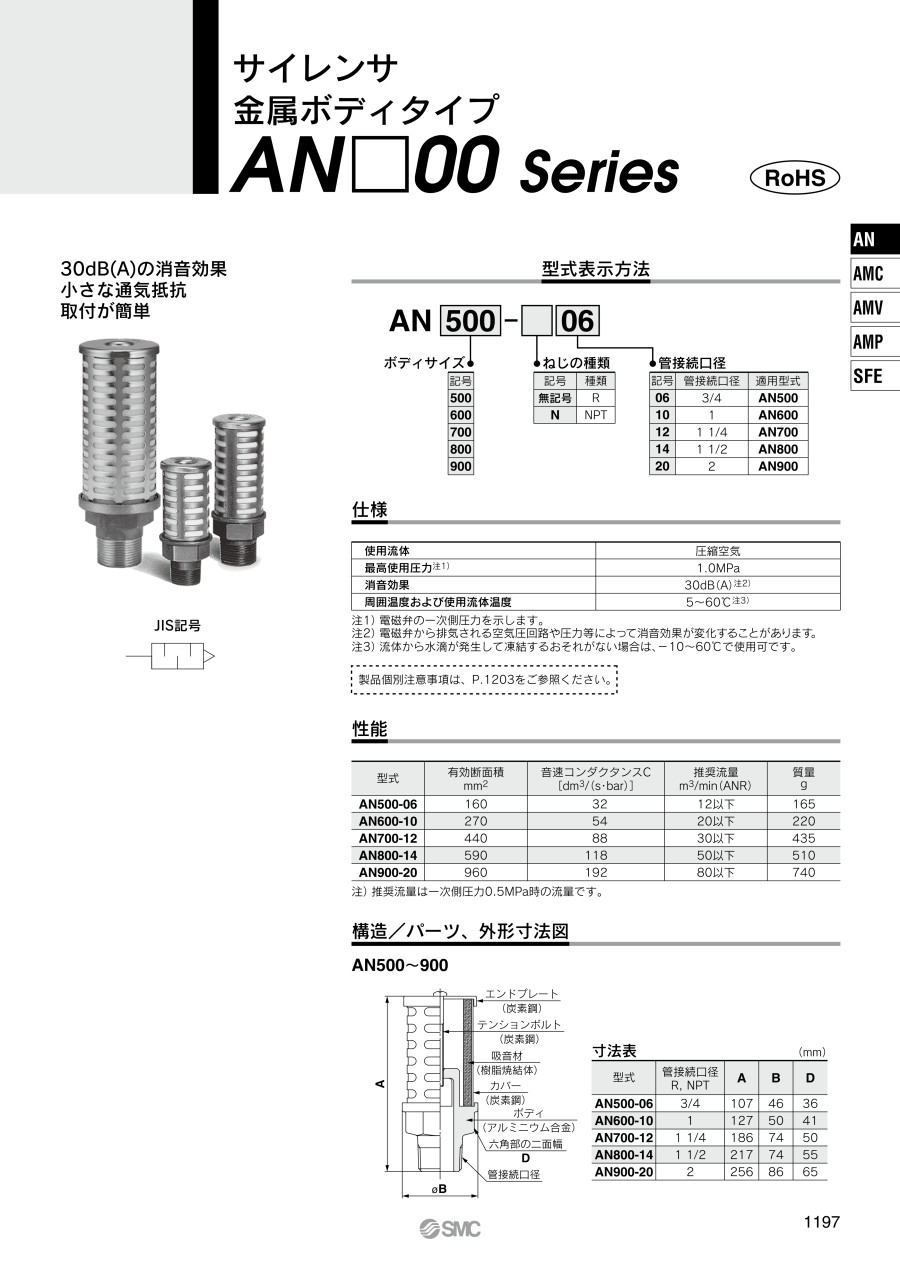

サイレンサ 金属ボディタイプ AN□00シリーズ
- 通常単価(税別)
- 2,024円～7,007円
- 税込単価
- 2,226円～7,708円
30dB（A）の消音効果があるサイレンサ。【特長】・小さな通気抵抗・取り付けが...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
AN500～900
製品仕様
外観
- 06：管接続口径3/4、適用型式AN500
- 10：管接続口径1、適用型式AN600
- 12：管接続口径1 1/4、適用型式AN700
- 14：管接続口径1 1/2、適用型式AN800
- 20：管接続口径2、適用型式AN900
JIS記号
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 最高使用圧力注1） | 1.0MPa |
| 消音効果 | 30dB（A）注2） |
| 周囲温度および使用流体温度 | 5～60℃注3） |
注1）電磁弁の一次側圧力を示します。
注2）電磁弁から排気される空気圧回路や圧力等によって消音効果が変化することがあります。
注3）流体から水滴が発生して凍結するおそれがない場合は、-10～+60℃で使用可です。
性能
| 型番 | 有効断面積 mm2 | 音速コンダクタンスC ［dm3/（s・bar）］ | 推奨流量 m3/min（ANR） | 質量 g |
|---|---|---|---|---|
| AN500-06 | 160 | 32 | 12以下 | 165 |
| AN600-10 | 270 | 54 | 20以下 | 220 |
| AN700-12 | 440 | 88 | 30以下 | 435 |
| AN800-14 | 590 | 118 | 50以下 | 510 |
| AN900-20 | 960 | 192 | 80以下 | 740 |
注）推奨流量は一次側圧力0.5MPa時の流量です。
規格表
| 型番 | 管接続口径 R, NPT | A | B | D |
|---|---|---|---|---|
| AN500-06 | 3/4 | 107 | 46 | 36 |
| AN600-10 | 1 | 127 | 50 | 41 |
| AN700-12 | 1 1/4 | 186 | 74 | 50 |
| AN800-14 | 1 1/2 | 217 | 74 | 55 |
| AN900-20 | 2 | 256 | 86 | 65 |
注意・禁止事項
- ※ 製品個別注意事項は、デジタルカタログをご参照ください。
- ※ 画像は代表型番となっております。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,024円 ( 2,226円 ) | 在庫品1日目当日出荷可能 |
2,204円 ( 2,424円 ) | 在庫品1日目当日出荷可能 |
2,387円 ( 2,626円 ) | 在庫品1日目当日出荷可能 |
2,359円 ( 2,595円 ) | 6日目 |
4,949円 ( 5,444円 ) | 在庫品1日目当日出荷可能 |
4,949円 ( 5,444円 ) | 6日目 |
5,399円 ( 5,939円 ) | 在庫品1日目当日出荷可能 |
5,149円 ( 5,664円 ) | 6日目 |
7,007円 ( 7,708円 ) | 在庫品1日目当日出荷可能 |
6,438円 ( 7,082円 ) | 6日目 |
詳細情報
基本情報
30dB（A）の消音効果があるサイレンサ。
【特長】
・小さな通気抵抗
・取り付けが簡単
・ボディサイズ：500／600／700／800／900
・ねじの種類：N（無記名）／NPT（R）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
たとえば消音効果30dB(A)のサイレンサとは、 『消音効果＝(サイレンサのない排気音）―（サイレンサを付けた排気音）』
例）30dB(A) = 120dB(A) － 90dB(A) ということであり、30dB(A)になるということではありません。
