商品情報

外形図

RBQシリーズ（基本形）

RBQCシリーズ（ダンパ付き）

RBQシリーズの共通寸法図

製品仕様

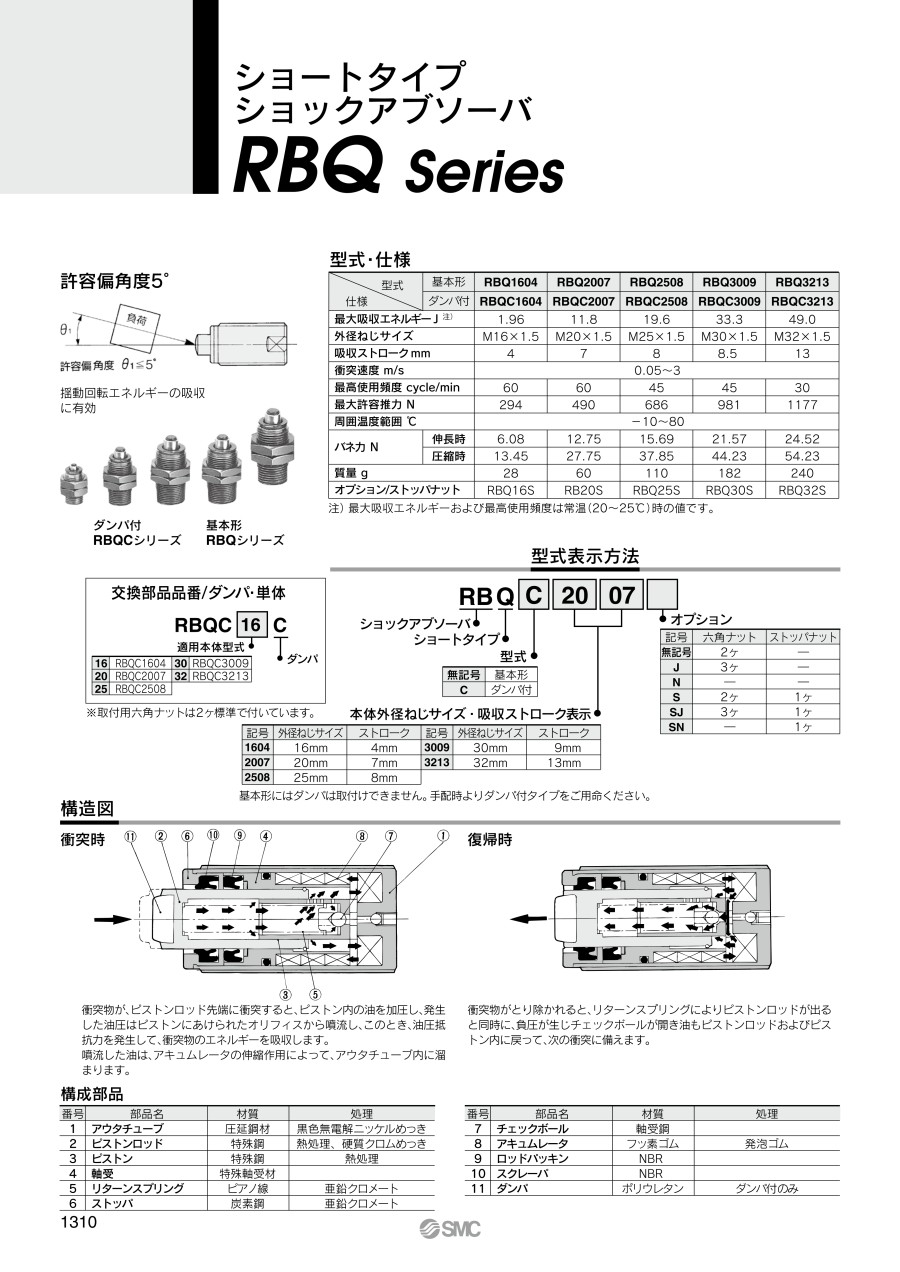

RBQシリーズ（基本形）／RBQCシリーズ（ダンパ付き）の外観

許容偏角度5°で揺動回転エネルギーの吸収に有効

仕様		型番
	基本形	RBQ1604	RBQ2007	RBQ2508	RBQ3009	RBQ3213
	キャップ付	RBQC1604	RBQC2007	RBQC2508	RBQC3009	RBQC3213
最大吸収エネルギーJ^注）		1.96	11.8	19.6	33.3	49.0
外径ねじサイズ		M16×1.5	M20×1.5	M25×1.5	M30×1.5	M32×1.5
吸収ストローク mm		4	7	8	8.5	13
衝突速度 m/s		0.05～3
最高使用頻度 cycle/min		60	60	45	45	30
最大許容推力 N		294	490	686	981	1,177
周囲温度範囲 ℃		-10～80
バネ力 N	伸長時	6.08	12.75	15.69	21.57	24.52
バネ力 N	圧縮時	13.45	27.75	37.85	44.23	54.23
質量 g		28	60	110	182	240
オプション／ストッパナット		RBQ16S	RBQ20S	RBQ25S	RBQ30S	RBQ32S

注）最大吸収エネルギーおよび最高使用頻度は常温（20～25℃）時の値です。

構造図／構造部品

衝突時の構造図

衝突物が、ピストンロッド先端に衝突すると、ピストン内の油を加圧し、発生した油圧はピストンにあけられたオリフィスから噴流し、このとき、油圧抵抗力を発生して、衝突物のエネルギーを吸収する。
噴流した油は、アキュムレータの伸縮作用によって、アウタチューブ内に溜まる。

復帰時の構造図

衝突物がとり除かれると、リターンスプリングによりピストンロッドが出ると同時に、負圧が生じチェックボールが開き油もピストンロッドおよびピストン内に戻って、次の衝突に備える。

番号	部品名	材質	処理
1	アウタチューブ	圧延鋼材	黒色無電解ニッケルめっき
2	ピストンロッド	特殊鋼	熱処理、硬質クロムめっき
3	ピストン	特殊鋼	熱処理
4	軸受	特殊軸受材	-
5	リターンスプリング	ピアノ線	亜鉛クロメート
6	ストッパ	炭素鋼	亜鉛クロメート
7	チェックボール	軸受鋼	-
8	アキュムレータ	フッ素ゴム	発泡ゴム
9	ロッドパッキン	NBR	-
10	スクレーパ	NBR	-
11	ダンパ	ポリウレタン	ダンパ付のみ

規格表

型番		ショックアブソーバ本体寸法									六角ナット寸法
基本形	ダンパ付	D	E	F	H	K	G	LL	MM	S	B	C	h
RBQ1604	RBQC1604	6	14.2	3.5	4	14	7	31	M16×1.5	27	22	25.4	6
RBQ2007	RBQC2007	10	18.2	4	7	18	9	44.5	M20×1.5	37.5	27	31.2	6
RBQ2508	RBQC2508	12	23.2	4	8	23	10	52	M25×1.5	44	32	37	6
RBQ3009	RBQC3009	16	28.2	5	8.5	28	12	61.5	M30×1.5	53	41	47.3	6
RBQ3213	RBQC3213	18	30.2	5	13	30	13	76	M32×1.5	63	41	47.3	6

性能・試験情報

運動エネルギーE₁または吸収エネルギーE

運動エネルギーE₁または吸収エネルギーEの算出表

負荷による推力エネルギー m･g･s

負荷による推力エネルギー m･g･s 算出表

等価質量Me

等価質量グラフ

※等価質量グラフは常温（20～25℃）時の値です。

※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
※ 画像は代表型番となっております。

型番リスト

表示件数

型番

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

取付ねじ呼び【詳細】

最大抗力値

(N)

最大使用サイクル

(cycle/min)

全長 L

(mm)

オプション

ダンパ付

最小発注数量

16	4	1.96	M16	294	60	31	六角ナット2ヶ	なし	1個
20	7	11.8	M20	490	60	44.5	六角ナット2ヶ	なし	1個
20	7	11.8	M20	490	60	44.5	六角ナット2ヶ・ストッパナット1ヶ	なし	1個
25	8	19.6	M25	686	45	52	六角ナット2ヶ	なし	1個
30	8.5	33.3	M30	981	45	61.5	六角ナット2ヶ	なし	1個
32	13	49	M32	1177	30	76	六角ナット2ヶ	なし	1個
16	4	1.96	M16	294	60	31	六角ナット2ヶ	ダンパ付	1個
16	4	1.96	M16	294	60	31	なし	ダンパ付	1個
16	4	1.96	M16	294	60	31	六角ナット3ヶ・ストッパナット1ヶ	ダンパ付	1個
20	7	11.8	M20	490	60	44.5	六角ナット2ヶ	ダンパ付	1個
20	7	11.8	M20	490	60	44.5	ストッパナット1ヶ	ダンパ付	1個
25	8	19.6	M25	686	45	52	六角ナット2ヶ	ダンパ付	1個
30	8.5	33.3	M30	981	45	61.5	六角ナット2ヶ	ダンパ付	1個
30	8.5	33.3	M30	981	45	61.5	六角ナット2ヶ・ストッパナット1ヶ	ダンパ付	1個
32	13	49	M32	1177	30	76	六角ナット2ヶ	ダンパ付	1個

通常単価(税別) (税込単価)	通常出荷日

4,517円 ( 4,969円 )	6日目
5,393円 ( 5,932円 )	在庫品1日目当日出荷可能
5,302円 ( 5,832円 )	19日目
6,478円 ( 7,126円 )	在庫品1日目当日出荷可能
9,314円 ( 10,245円 )	在庫品1日目当日出荷可能
10,976円 ( 12,074円 )	在庫品1日目当日出荷可能
4,922円 ( 5,414円 )	在庫品1日目当日出荷可能
4,483円 ( 4,931円 )	9日目
5,092円 ( 5,601円 )	6日目
5,811円 ( 6,392円 )	在庫品1日目当日出荷可能
6,411円 ( 7,052円 )	9日目
6,633円 ( 7,296円 )	在庫品1日目当日出荷可能
9,508円 ( 10,459円 )	6日目
10,134円 ( 11,147円 )	19日目
11,806円 ( 12,987円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

無調整で適切なエネルギー吸収が可能なショックアブソーバ。
【特長】
・衝撃・騒音吸収
・長手方向を短縮したコンパクトタイプ
・許容偏角度5°
・揺動回転エネルギーの吸収に有効
・外部ストッパなしでの使用が可能
・直接位置決めが可能な強力ボディ
・RBQ：基本形
・RBQC：ダンパ付
