耐クーラントタイプショックアブソーバ RBLシリーズ

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 5,083円～10,733円

税込単価: 5,591円～11,806円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ショックアブソーバ RBシリーズ

4.2

通常価格(税別)： 2,992円 (税込価格：3,291円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ショートタイプショックアブソーバ RBQシリーズ

通常価格(税別)： 4,483円 (税込価格：4,931円)

通常出荷日：在庫品1日目

長手方向を短縮したコンパクトタイプのショックアブソーバ。【特長】・衝撃・騒音吸...

詳細情報を確認する

種類
固定式
ねじの規格
メートルねじ
材質
圧延鋼材
最大衝突速度 (m/s)
5
最小衝突速度 (m/s)
0.05
使用温度範囲 (℃)
-10::80
本体/関連商品
本体
オリフィス方式
多孔オリフィス式
使用環境
耐クーラント

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報

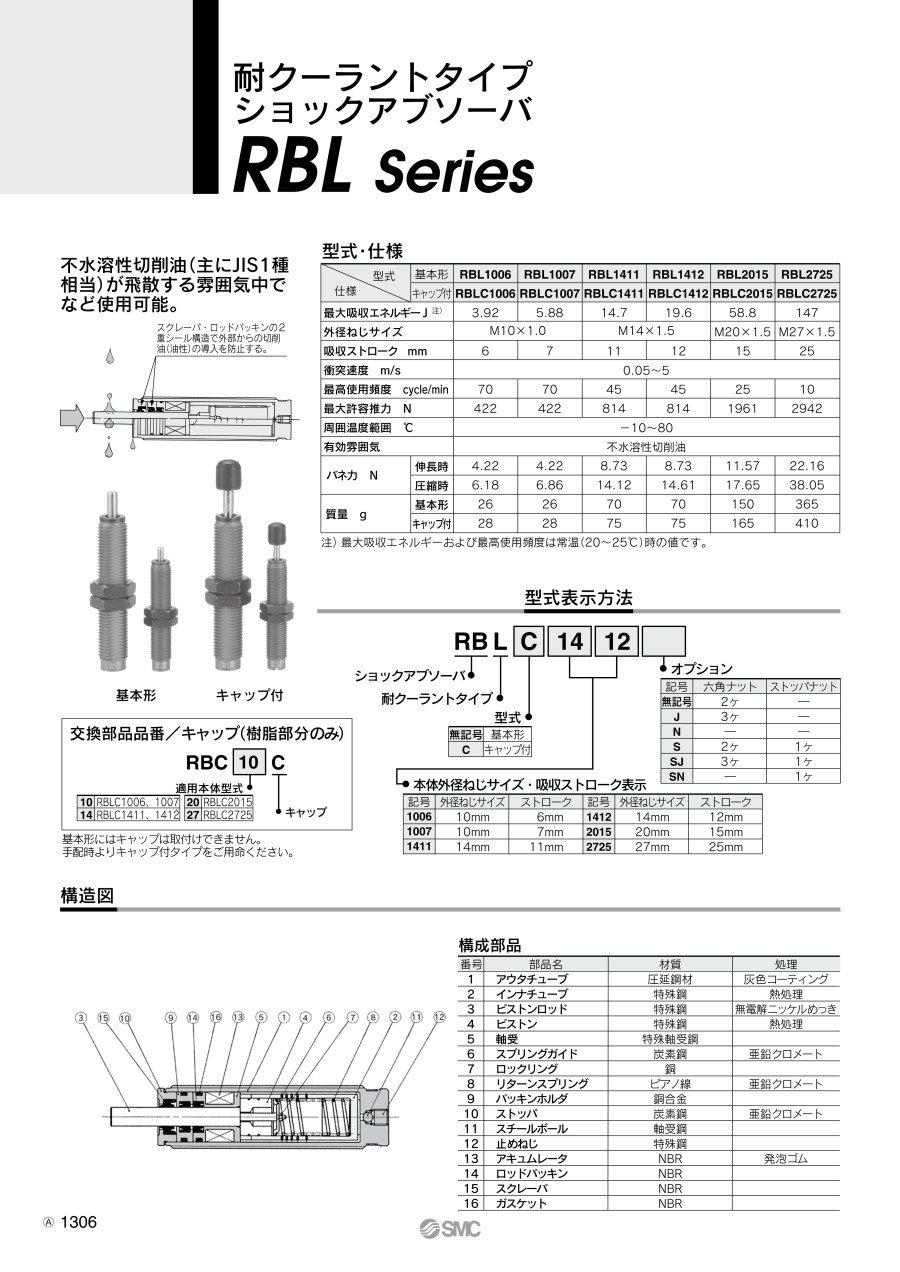

カタログ

商品情報

外形図

基本形／RBL1006・RBL1007

キャップ付き／RBLC1006・RBLC1007

※規格表以外の寸法は基本形に同じです。

基本形／RBL1411・RBL1412・RBL2015・RBL2725

キャップ付き／RBLC1411・RBLC1412 RBLC2015・RBLC2725の寸法図

※規格表以外の寸法は基本形に同じです。

製品仕様

RBLシリーズ（基本形）の外観

RBLシリーズ（キャップ付き）の外観

スクレーパ・ロッドパッキンの2重シール構造で外部からの切削油（油性）の導入を防止

仕様		型番
	基本形	RBL1006	RBL1007	RBL1411	RBL1412	RBL2015	RBL2725
	キャップ付	RBLC1006	RBLC1007	RBLC1411	RBLC1412	RBLC2015	RBLC2725
最大吸収エネルギーJ^注）		3.92	5.88	14.7	19.6	58.8	147
外径ねじサイズ		M10×1.0		M14×1.5		M20×1.5	M27×1.5
吸収ストローク mm		6	7	11	12	15	25
衝突速度 m/s		0.05～5
最高使用頻度 cycle/min		70	70	45	45	25	10
最大許容推力 N		422	422	814	814	1,961	2,942
周囲温度範囲 ℃		-10～+80
有効雰囲気		不水溶性切削油
バネ力 N	伸長時	4.22	4.22	8.73	8.73	11.57	22.16
バネ力 N	圧縮時	6.18	6.86	14.12	14.61	17.65	38.05
質量 g	基本形	26	26	70	70	150	365
質量 g	キャップ付	28	28	75	75	165	410

注）最大吸収エネルギーおよび最高使用頻度は常温（20～25℃）時の値です。

構造図／構造部品

番号	部品名	材質	処理
1	アウタチューブ	圧延鋼材	灰色コーティング
2	インナチューブ	特殊鋼	熱処理
3	ピストンロッド	特殊鋼	無電解ニッケルめっき
4	ピストン	特殊鋼	熱処理
5	軸受	特殊軸受鋼	-
6	スプリングガイド	炭素鋼	亜鉛クロメート
7	ロックリング	銅	-
8	リターンスプリング	ピアノ線	亜鉛クロメート
9	パッキンホルダ	銅合金	-
10	ストッパ	炭素鋼	亜鉛クロメート
11	スチールボール	軸受鋼	-
12	止めねじ	特殊鋼	-
13	アキュムレータ	NBR	発泡ゴム
14	ロッドパッキン	NBR	-
15	スクレーパ	NBR	-
16	ガスケット	NBR	-
17	ガスケット	NBR	RBL（C）2015, 2725のみ

規格表

型番		基本形寸法										※キャップ付			六角ナット寸法
基本形	キャップ付	D	E₁	E₂	F	H	a	L	LL	MM	S	E₃	LL	Z	B	C	h
RBL1006	RBLC1006	3	8.8	8.6	2.7	6	1.4	43.8	57.5	M10×1.0	51.5	8.7	67.5	10	14	16.2	4
RBL1007	RBLC1007	3	8.8	8.6	2.7	7	1.4	43.8	58.5	M10×1.0	51.5	8.7	68.5	10	14	16.2	4

注）RBL（C）100・1006は、L、LL、S寸法がRB（C）1007・1006と異なります。

型番		基本形寸法										※キャップ付			六角ナット寸法
基本形	キャップ付	D	E₁	E₂	F	H	K	L	LL	MM	S	E₃	LL	Z	B	C	h
RBL1411	RBLC1411	5	12.2	12	3.5	11	12	63.6	83.1	M14×1.5	72.1	12	96.6	13.5	19	21.9	6
RBL1412	RBLC1412	5	12.2	12	3.5	12	12	63.6	84.1	M14×1.5	72.1	12	97.6	13.5	19	21.9	6
RBL2015	RBLC2015	6	18.2	18	4	15	18	62.2	88.2	M20×1.5	73.2	18	105.2	17	27	31.2	6
RBL2725	RBLC2725	8	25.2	25	5	25	25	91.5	129.5	M27×1.5	104.5	25	152.5	23	36	41.6	6

注）RBL（C）2015以外は、L、LL、S、寸法がRB（C）の各サイズと寸法が異なります。

※ 上記以外の情報につきましてはデジタルカタログをご覧ください。
※ 画像は代表型番となっております。

型番リスト

表示件数

型番

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

取付ねじ呼び【詳細】

最大抗力値

(N)

最大使用サイクル

(cycle/min)

全長 L

(mm)

キャップ付

オプション

最小発注数量

10	6	3.92	M10	422	70	57.5	なし	六角ナット2ヶ	1個
10	7	5.88	M10	422	70	58.5	なし	六角ナット2ヶ	1個
14	11	14.7	M14	814	45	83.1	なし	六角ナット2ヶ	1個
14	11	14.7	M14	814	45	83.1	なし	なし	1個
14	12	19.6	M14	814	45	84.1	なし	六角ナット2ヶ	1個
14	12	19.6	M14	814	45	84.1	なし	ストッパナット1ヶ	1個
20	15	58.8	M20	1961	25	88.2	なし	六角ナット2ヶ	1個
27	25	147	M27	2942	10	129.5	なし	六角ナット2ヶ	1個
10	6	3.92	M10	422	70	67.5	キャップ付	六角ナット2ヶ	1個
10	7	5.88	M10	422	70	68.5	キャップ付	六角ナット2ヶ	1個
14	11	14.7	M14	814	45	96.6	キャップ付	六角ナット2ヶ	1個
14	12	19.6	M14	814	45	97.6	キャップ付	六角ナット2ヶ	1個
20	15	58.8	M20	1961	25	105.2	キャップ付	六角ナット2ヶ	1個
27	25	147	M27	2942	10	152.5	キャップ付	六角ナット2ヶ	1個

通常単価(税別) (税込単価)	通常出荷日

5,143円 ( 5,657円 )	在庫品1日目当日出荷可能
5,083円 ( 5,591円 )	在庫品1日目当日出荷可能
6,282円 ( 6,910円 )	在庫品1日目当日出荷可能
5,783円 ( 6,361円 )	9日目
6,282円 ( 6,910円 )	在庫品1日目当日出荷可能
5,975円 ( 6,573円 )	9日目
7,478円 ( 8,226円 )	在庫品1日目当日出荷可能
10,733円 ( 11,806円 )	6日目
5,246円 ( 5,771円 )	6日目
5,246円 ( 5,771円 )	在庫品1日目当日出荷可能
6,444円 ( 7,088円 )	6日目
6,444円 ( 7,088円 )	在庫品1日目当日出荷可能
7,640円 ( 8,404円 )	在庫品1日目当日出荷可能
10,278円 ( 11,306円 )	6日目

詳細情報

基本情報

基本情報

長手方向を短縮したコンパクトタイプのショックアブソーバ。
【特長】
・衝撃・騒音吸収
・不水溶性切削油（主にJIS1種相当）が飛散する雰囲気中でなど使用可能
・許容偏角度5°
・揺動回転エネルギーの吸収に最適
・外部ストッパなしでの使用が可能
・直接位置決めが可能な強力ボディ
・無調整で適切なエネルギー吸収

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ショックアブソーバ RBシリーズ
ショックアブソーバです。衝撃・騒音を吸収します。長手方向を短縮したコンパクトタイプです。オリフィス設計の工夫により広範囲に無調整で適切なエネルギー吸収が可能です。
SMC
ショートタイプショックアブソーバ RBQシリーズ
ショートタイプショックアブソーバです。衝撃・騒音を吸収します。長手方向を短縮したコンパクトタイプです。許容偏角度5°で揺動回転エネルギーの吸収に有効です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐クーラントタイプショックアブソーバ RBLシリーズのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

機械トラブル、交換用

満足度：5.02020/09/08

機械内部で切削油がかかり劣化したり油で固まったりなどトラブル時のために常備している納品早くて助かっています

0人が参考にしています。

揺動部のダンパーに使用

満足度：5.02020/03/02

ロッド先端には樹脂製のキャップ付を選んだ。相手はアルミ面になり、ロッド先端が金属だと面を傷つけてしまうが樹脂キャップでそ...もっと読む

0人が参考にしています。

既存機器の交換用に

満足度：4.02020/01/09

既存品が故障した為、交換用に購入。各種仕様選べ納期も早くて助かります。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

QRB/RJシリーズは、ストッパナット無しで使用しても問題ありませんか？
（ボディ端面に直接当てて問題ありませんか？）

RB/RJのボディ端面で、直接位置決めして問題ありません。
使用条件によっては、RB/RJのストローク終端付近で、ストローク時間が長い・作動が硬い場合があります。
その際はストッパナットを利用してストローク量を制限してください。
注）RB-OEMシリーズは、外部ストッパを設置してください。

Qショックアブソーバ RBシリーズとRJシリーズの違いは？

RBシリーズをソフトタイプにしたのが、RJシリーズになります。
RJシリーズは低抗力タイプで、低エネルギー領域での使用に対応し、RBより緩衝時間が短縮されます。
RJシリーズは、滑らかな運動エネルギー吸収に適したショックアブソーバです。
最大吸収エネルギーはRBシリーズの方が高く、高速にも対応可能です。
