商品情報

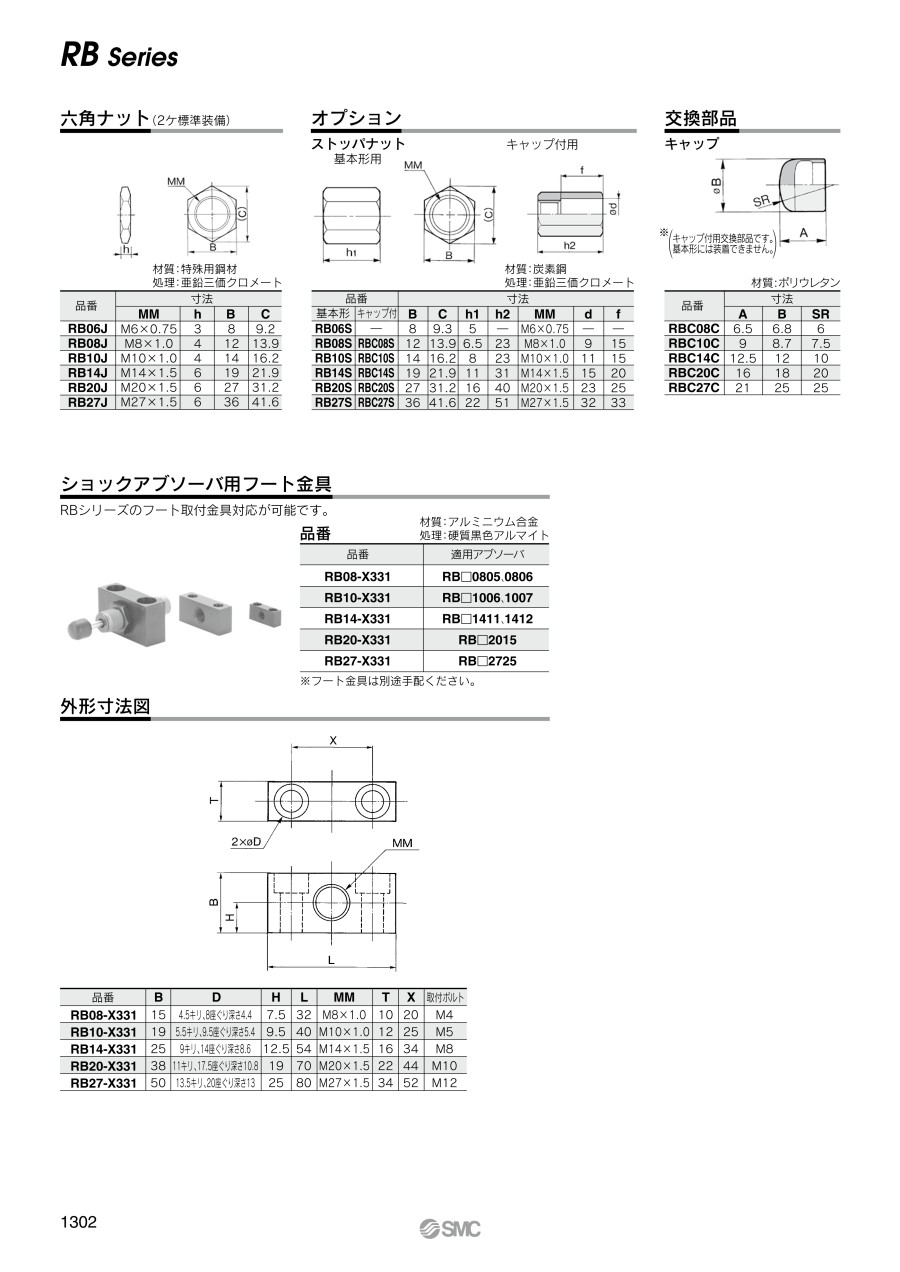

外形図

製品仕様

※画像は代表画像となっております。

型番	適用アブソーバ
RB08-X331	RB□0805、0806
RB10-X331	RB□1006、1007
RB14-X331	RB□1411、1412
RB20-X331	RB□2015
RB27-X331	RB□2725

※フート金具は別途手配ください。

規格表

単位：mm

型番	B	D	H	L	MM	T	X	取付ボルト
RB08-X331	15	4.5キリ、8座ぐり深さ4.4	7.5	32	M8×1.0	10	20	M4
RB10-X331	19	5.5キリ、9.5座ぐり深さ5.4	9.5	40	M10×1.0	12	25	M5
RB14-X331	25	9キリ、14座ぐり深さ8.6	12.5	54	M14×1.5	16	34	M8
RB20-X331	38	11キリ、17.5座ぐり深さ10.8	19	70	M20×1.5	22	44	M10
RB27-X331	50	13.5キリ、20座ぐり深さ13	25	80	M27×1.5	34	52	M12

型番リスト

表示件数

型番

適用アブソーバ	最小発注数量

RB□0805､0806	1個
RB□1006､1007	1個
RB□1411､1412	1個
RB□2015	1個
RB□2725	1個

通常単価(税別) (税込単価)	通常出荷日

784円 ( 862円 )	在庫品1日目当日出荷可能
784円 ( 862円 )	在庫品1日目当日出荷可能
922円 ( 1,014円 )	在庫品1日目当日出荷可能
1,424円 ( 1,566円 )	在庫品1日目当日出荷可能
1,869円 ( 2,056円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・フート金具単体のみ
・RBシリーズのフート取付金具対応が可能です
・材質：アルミニウム合金
・処理：硬質黒色アルマイト
【用途】
・ショックアブソーバ RBシリーズ用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ショックアブソーバ RBシリーズ
ショックアブソーバです。衝撃・騒音を吸収します。長手方向を短縮したコンパクトタイプです。オリフィス設計の工夫により広範囲に無調整で適切なエネルギー吸収が可能です。
SMC
ショックアブソーバ RBシリーズキャップ
RBシリーズ用キャップです。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ショックアブソーバ RBシリーズフート金具のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QRB/RJシリーズは、ストッパナット無しで使用しても問題ありませんか？
（ボディ端面に直接当てて問題ありませんか？）

RB/RJのボディ端面で、直接位置決めして問題ありません。
使用条件によっては、RB/RJのストローク終端付近で、ストローク時間が長い・作動が硬い場合があります。
その際はストッパナットを利用してストローク量を制限してください。
注）RB-OEMシリーズは、外部ストッパを設置してください。

Qショックアブソーバ RBシリーズとRJシリーズの違いは？

RBシリーズをソフトタイプにしたのが、RJシリーズになります。
RJシリーズは低抗力タイプで、低エネルギー領域での使用に対応し、RBより緩衝時間が短縮されます。
RJシリーズは、滑らかな運動エネルギー吸収に適したショックアブソーバです。
最大吸収エネルギーはRBシリーズの方が高く、高速にも対応可能です。
