ショックアブソーバ RBシリーズ

カタログ |

4.1

平均満足度4.1

この商品のレビューをみる（12件）

この商品のFAQをみる（2件）

通常単価(税別): 2,992円～7,886円

税込単価: 3,291円～8,675円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ショックアブソーバ RJシリーズ

4.3

通常価格(税別)： 3,020円 (税込価格：3,322円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

耐クーラントタイプショックアブソーバ RBLシリーズ

4.7

通常価格(税別)： 5,083円 (税込価格：5,591円)

通常出荷日：在庫品1日目

衝撃・騒音吸収。高速化時代のニーズに応える。【特長】・外部ストッパなしでの使用...

詳細情報を確認する

種類
固定式
ねじの規格
メートルねじ
本体/関連商品
本体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が66型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※ 画像は代表型番となっております。

RB0604

六角ナット（2ヶ標準装備）

基本形/RB0805・RB0806・RB1006・RB1007

キャップ付き/RBC0805・RBC0806 RBC1006・RBC1007

※規格表以外の寸法は基本形に同じです。

基本形/RB1411・RB1412・RB2015・RB2725

キャップ付き/RBC1411・RBC1412 RBC2015・RBC2725

※規格表以外の寸法は基本形に同じです。

製品仕様

基本形の外観

キャップ付きの外観

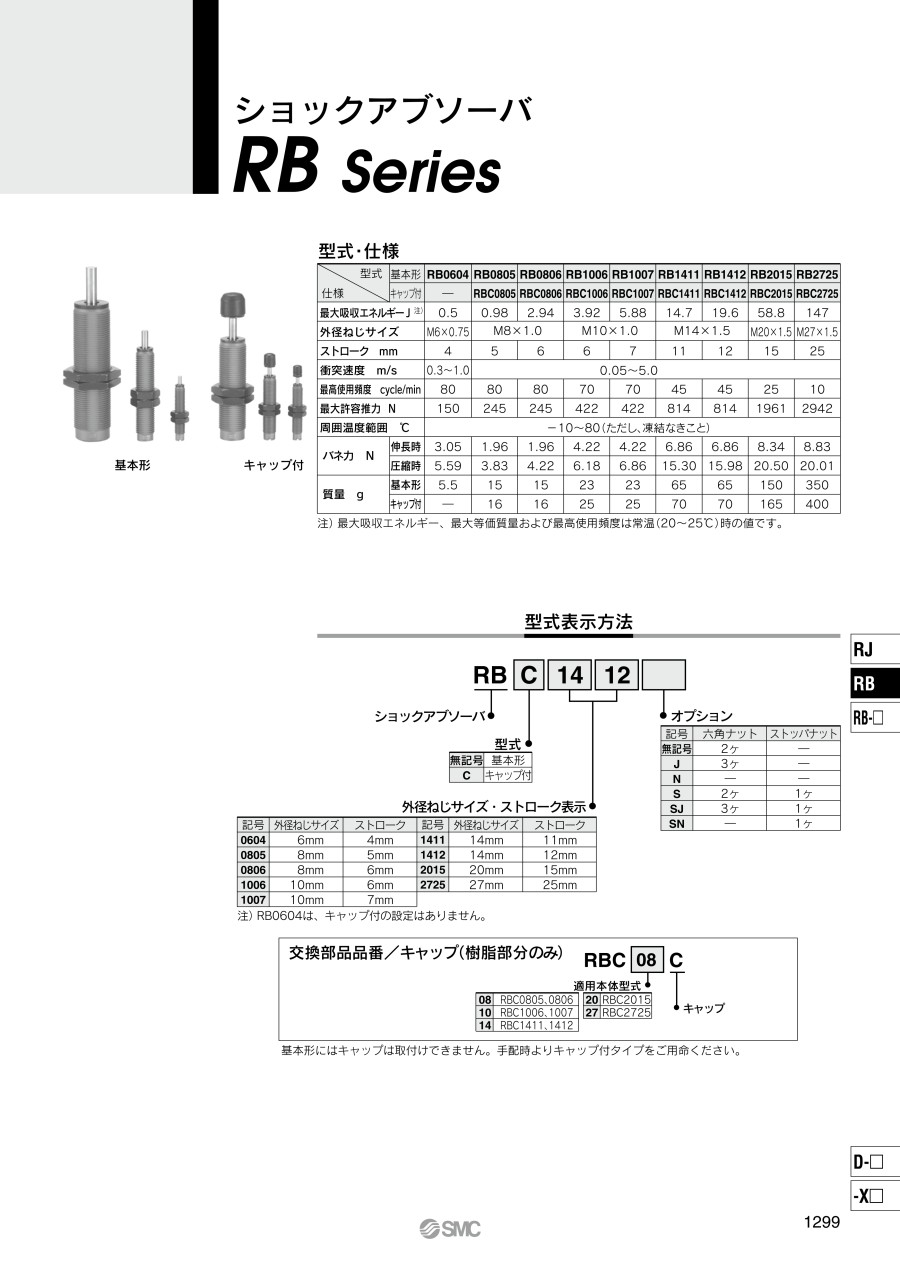

仕様		型番
	基本形	RB0604	RB0805	RB0806	RB1006	RB1007	RB1411	RB1412	RB2015	RB2725
	キャップ付	-	RBC0805	RBC0806	RBC1006	RBC1007	RBC1411	RBC1412	RBC2015	RBC2725
最大吸収エネルギーJ^注）		0.5	0.98	2.94	3.92	5.88	14.7	19.6	58.8	147
外径ねじサイズ		M6×0.75	M8×1.0		M10×1.0		M14×1.5		M20×1.5	M27×1.5
ストローク mm		4	5	6	6	7	11	12	15	25
衝突速度 m/s		0.3～1.0	0.05～5.0
最高使用頻度 cycle/min		80	80	80	70	70	45	45	25	10
最大許容推力 N		150	245	245	422	422	814	814	1,961	2,942
周囲温度範囲 ℃		-10～+80（ただし、凍結なきこと）
バネ力 N	伸長時	3.05	1.96	1.96	4.22	4.22	6.86	6.86	8.34	8.83
バネ力 N	圧縮時	5.59	3.83	4.22	6.18	6.86	15.30	15.98	20.50	20.01
質量 g	基本形	5.5	15	15	23	23	65	65	150	350
質量 g	キャップ付	-	16	16	25	25	70	70	165	400

注）最大吸収エネルギー、最大等価質量および最高使用頻度は常温（20～25℃）時の値です。

構造図/構造部品

RB0604

番号	部品名	材質	処理
1	アウタチューブ	快削鋼	窒化処理
2	ピストン	銅合金	-
3	スプリングガイド	ステンレス鋼	-
4	ピストンロッド	炭素鋼	窒化処理
5	ストッパ	ステンレス鋼	-
6	軸受	銅合金	-
7	リターンスプリング	ピアノ線	亜鉛三価クロメート
8	ロッドパッキン	NBR	-
9	アキュムレータ	NBR	発泡ゴム
10	鋼球	軸受鋼	-
11	六角穴付止めねじ	特殊鋼	ニッケルめっき
12	六角ナット	炭素鋼	ニッケルめっき

RB□0805～2725

番号	部品名	材質	処理
1	アウタチューブ	圧延鋼材	灰色コーティング
2	インナチューブ	特殊鋼	熱処理
3	ピストンロッド	特殊鋼	無電解ニッケルめっき
4	ピストン	特殊鋼	熱処理
5	軸受	特殊軸受鋼	-
6	スプリングガイド	炭素鋼	亜鉛クロメート
7	ロックリング	銅	-
8	リターンスプリング	ピアノ線	亜鉛クロメート
9	パッキンホルダ	銅合金	-
10	ストッパ	炭素鋼	亜鉛クロメート
11	スチールボール	軸受鋼	-
12	止めねじ	特殊鋼	-
13	アキュムレータ	NBR	発泡ゴム
14	ロッドパッキン	NBR	-
15	スクレーパ	NBR	-
16	ガスケット	NBR	-
17	ガスケット	NBR	RB（C）2015、2725のみ

規格表

型番		基本形寸法										※キャップ付			六角ナット寸法
基本形	キャップ付	D	E₁	E₂	F	H	a	L	LL	MM	S	E₃	LL	Z	B	C	h
RB0805	RBC0805	2.8	6.8	6.6	2.4	5	1.4	33.4	45.8	M8×1.0	40.8	6.8	54.3	8.5	12	13.9	4
RB0806	RBC0806	2.8	6.8	6.6	2.4	6	1.4	33.4	46.8	M8×1.0	40.8	6.8	55.3	8.5	12	13.9	4
RB1006	RBC1006	3	8.8	8.6	2.7	6	1.4	39	52.7	M10×1.0	46.7	8.7	62.7	10	14	16.2	4
RB1007	RBC1007	3	8.8	8.6	2.7	7	1.4	39	53.7	M10×1.0	46.7	8.7	63.7	10	14	16.2	4

型番		基本形寸法										※キャップ付			六角ナット寸法
基本形	キャップ付	D	E₁	E₂	F	H	K	L	LL	MM	S	E₃	LL	Z	B	C	h
RB1411	RBC1411	5	12.2	12	3.5	11	12	58.8	78.3	M14×1.5	67.3	12	91.8	13.5	19	21.9	6
RB1412	RBC1412	5	12.2	12	3.5	12	12	58.8	79.3	M14×1.5	67.3	12	92.8	13.5	19	21.9	6
RB2015	RBC2015	6	18.2	18	4	15	18	62.2	88.2	M20×1.5	73.2	18	105.2	17	27	31.2	6
RB2725	RBC2725	8	25.2	25	5	25	25	86	124	M27×1.5	99	25	147	23	36	41.6	6

※ 上記以外の情報につきましてはデジタルカタログをご覧ください。

型番リスト

表示件数

型番

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

材質

取付ねじ呼び【詳細】

最大衝突速度

(m/s)

最小衝突速度

(m/s)

最大抗力値

(N)

最大使用サイクル

(cycle/min)

使用温度範囲

(℃)

オリフィス方式

使用環境

全長 L

(mm)

衝突速度範囲

(m/s)

キャップ付

オプション

仕様

最小発注数量

8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	銅系不使用	45.8	0.05～5.0	なし	六角ナット2ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	銅系不使用	46.8	0.05～5.0	なし	六角ナット2ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	銅系不使用	52.7	0.05～5.0	なし	六角ナット2ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	銅系不使用	52.7	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	銅系不使用	53.7	0.05～5.0	なし	六角ナット2ヶ	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	銅系不使用	78.3	0.05～5.0	なし	六角ナット2ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	銅系不使用	79.3	0.05～5.0	なし	六角ナット2ヶ	-	1個
20	15	58.8	[スチール] 圧延鋼材	M20×1.5	5	0.05	1961	25	-10～80	多孔オリフィス式	銅系不使用	88.2	0.05～5.0	なし	六角ナット2ヶ	-	1個
20	15	58.8	[スチール] 圧延鋼材	M20×1.5	5	0.05	1961	25	-10～80	多孔オリフィス式	銅系不使用	105.2	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
6	4	0.5	[スチール] 快削鋼	M6×0.75	1	0.3	150	80	-10～80	多孔オリフィス式	標準	32.5	0.3～1.0	なし	六角ナット2ヶ	-	1個
6	4	0.5	[スチール] 快削鋼	M6×0.75	1	0.3	150	80	-10～80	多孔オリフィス式	標準	32.5	0.3～1.0	なし	なし	-	1個
6	4	0.5	[スチール] 快削鋼	M6×0.75	1	0.3	150	80	-10～80	多孔オリフィス式	標準	32.5	0.3～1.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	45.8	0.05～5.0	なし	六角ナット2ヶ	-	1個
8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	45.8	0.05～5.0	なし	なし	-	1個
8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	45.8	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	45.8	0.05～5.0	なし	六角ナット3ヶ・ストッパナット1ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	46.8	0.05～5.0	なし	六角ナット2ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	46.8	0.05～5.0	なし	なし	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	46.8	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	46.8	0.05～5.0	なし	六角ナット3ヶ・ストッパナット1ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	46.8	0.05～5.0	なし	ストッパナット1ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	52.7	0.05～5.0	なし	六角ナット2ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	52.7	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	53.7	0.05～5.0	なし	六角ナット2ヶ	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	53.7	0.05～5.0	なし	なし	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	53.7	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	53.7	0.05～5.0	なし	ストッパナット1ヶ	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	78.3	0.05～5.0	なし	六角ナット2ヶ	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	78.3	0.05～5.0	なし	なし	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	78.3	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	79.3	0.05～5.0	なし	六角ナット2ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	79.3	0.05～5.0	なし	なし	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	79.3	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	79.3	0.05～5.0	なし	六角ナット3ヶ・ストッパナット1ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	79.3	0.05～5.0	なし	ストッパナット1ヶ	-	1個
20	15	58.8	[スチール] 圧延鋼材	M20×1.5	5	0.05	1961	25	-10～80	多孔オリフィス式	標準	88.2	0.05～5.0	なし	六角ナット2ヶ	-	1個
20	15	58.8	[スチール] 圧延鋼材	M20×1.5	5	0.05	1961	25	-10～80	多孔オリフィス式	標準	88.2	0.05～5.0	なし	なし	-	1個
20	15	58.8	[スチール] 圧延鋼材	M20×1.5	5	0.05	1961	25	-10～80	多孔オリフィス式	標準	88.2	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
20	15	58.8	[スチール] 圧延鋼材	M20×1.5	5	0.05	1961	25	-10～80	多孔オリフィス式	標準	88.2	0.05～5.0	なし	六角ナット3ヶ・ストッパナット1ヶ	-	1個
27	25	147	[スチール] 圧延鋼材	M27×1.5	5	0.05	2942	10	-10～80	多孔オリフィス式	標準	124	0.05～5.0	なし	六角ナット2ヶ	-	1個
27	25	147	[スチール] 圧延鋼材	M27×1.5	5	0.05	2942	10	-10～80	多孔オリフィス式	標準	124	0.05～5.0	なし	六角ナット2ヶ・ストッパナット1ヶ	-	1個
27	25	147	[スチール] 圧延鋼材	M27×1.5	5	0.05	2942	10	-10～80	多孔オリフィス式	標準	124	0.05～5.0	なし	六角ナット3ヶ・ストッパナット1ヶ	-	1個
14	12	-	-	M14×1.5	-	-	-	-	-	-	標準	-	-	-	-	エアシリンダ内蔵形	1個
8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	54.3	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
8	5	0.98	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	54.3	0.05～5.0	キャップ付	六角ナット2ヶ・ストッパナット1ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	55.3	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	55.3	0.05～5.0	キャップ付	六角ナット3ヶ	-	1個
8	6	2.94	[スチール] 圧延鋼材	M8×1.0	5	0.05	245	80	-10～80	多孔オリフィス式	標準	55.3	0.05～5.0	キャップ付	六角ナット2ヶ・ストッパナット1ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	62.7	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	62.7	0.05～5.0	キャップ付	六角ナット2ヶ・ストッパナット1ヶ	-	1個
10	6	3.92	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	62.7	0.05～5.0	キャップ付	六角ナット3ヶ・ストッパナット1ヶ	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	63.7	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
10	7	5.88	[スチール] 圧延鋼材	M10×1.0	5	0.05	422	70	-10～80	多孔オリフィス式	標準	63.7	0.05～5.0	キャップ付	六角ナット2ヶ・ストッパナット1ヶ	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	91.8	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	91.8	0.05～5.0	キャップ付	六角ナット3ヶ	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	91.8	0.05～5.0	キャップ付	なし	-	1個
14	11	14.7	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	91.8	0.05～5.0	キャップ付	六角ナット2ヶ・ストッパナット1ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	92.8	0.05～5.0	キャップ付	六角ナット2ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	92.8	0.05～5.0	キャップ付	六角ナット2ヶ・ストッパナット1ヶ	-	1個
14	12	19.6	[スチール] 圧延鋼材	M14×1.5	5	0.05	814	45	-10～80	多孔オリフィス式	標準	92.8	0.05～5.0	キャップ付	六角ナット3ヶ・ストッパナット1ヶ	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,191円 ( 4,610円 )	6日目
4,191円 ( 4,610円 )	6日目
4,191円 ( 4,610円 )	6日目
4,191円 ( 4,610円 )	9日目
4,191円 ( 4,610円 )	6日目
5,373円 ( 5,910円 )	6日目
5,373円 ( 5,910円 )	6日目
6,018円 ( 6,620円 )	6日目
6,126円 ( 6,739円 )	6日目
3,376円 ( 3,714円 )	在庫品1日目当日出荷可能
2,992円 ( 3,291円 )	9日目
3,842円 ( 4,226円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	6日目
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
4,164円 ( 4,580円 )	6日目
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,966円 ( 4,363円 )	6日目
3,762円 ( 4,138円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,762円 ( 4,138円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	6日目
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
3,751円 ( 4,126円 )	9日目
5,399円 ( 5,939円 )	在庫品1日目当日出荷可能
5,174円 ( 5,691円 )	6日目
5,399円 ( 5,939円 )	在庫品1日目当日出荷可能
5,399円 ( 5,939円 )	在庫品1日目当日出荷可能
5,174円 ( 5,691円 )	6日目
5,399円 ( 5,939円 )	在庫品1日目当日出荷可能
5,370円 ( 5,907円 )	6日目
4,744円 ( 5,218円 )	9日目
5,625円 ( 6,188円 )	在庫品1日目当日出荷可能
5,624円 ( 6,186円 )	6日目
5,624円 ( 6,186円 )	在庫品1日目当日出荷可能
5,799円 ( 6,379円 )	6日目
7,766円 ( 8,543円 )	在庫品1日目当日出荷可能
7,406円 ( 8,147円 )	在庫品1日目当日出荷可能
7,514円 ( 8,265円 )	6日目
6,115円 ( 6,727円 )	6日目
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,972円 ( 4,369円 )	6日目
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,939円 ( 4,333円 )	6日目
3,972円 ( 4,369円 )	6日目
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
3,940円 ( 4,334円 )	在庫品1日目当日出荷可能
5,400円 ( 5,940円 )	在庫品1日目当日出荷可能
5,369円 ( 5,906円 )	6日目
5,083円 ( 5,591円 )	9日目
5,400円 ( 5,940円 )	6日目
5,400円 ( 5,940円 )	在庫品1日目当日出荷可能
5,400円 ( 5,940円 )	在庫品1日目当日出荷可能
5,631円 ( 6,194円 )	6日目

基本情報

基本情報

衝撃・騒音吸収。高速化時代のニーズに応える。
【特長】
・外部ストッパなしでの使用可能
・直接位置決めが可能な強力ボディ
・長手方向を短縮したコンパクトタイプ
・許容偏角度5°
・揺動回転エネルギーの吸収に最適
・無調整で適切なエネルギー吸収

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ショックアブソーバ RBシリーズ六角ナット
RBシリーズ用六角ナットです。
SMC
ショックアブソーバ RBシリーズフート金具
RBシリーズ用フート金具です。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
売れ筋の薄形シリンダ、標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ショックアブソーバ RBシリーズのレビュー

4.1平均満足度：4.112件のレビュー

星5
42%
星4
33%
星3
25%
星2
0%
星1
0%

エアーシリンダ摺動部に対し衝撃緩和のために使用

満足度：3.02018/12/26

生産設備に付帯のエアーシリンダ摺動部に対し衝撃緩和のために使用しています。性能には満足しています。経年劣化によるラバー部...もっと読む

1人が参考にしています。

調整

満足度：4.02022/09/09

手配漏れがあり、急ぎでmisumiで注文しました。すぐに届くということで安心しました。ロックナット3個入りを選択すると、...もっと読む

0人が参考にしています。

自動裁断機の下降端

満足度：5.02022/05/16

自動裁断機の制御用として使用しています。設備には中国製が搭載されているが、日本の部品は耐久性が高い

0人が参考にしています。

エアシリンダーの衝撃吸収用に使用

満足度：3.02022/02/01

取付けが簡単なので、エアシリンダー駆動装置の終点での衝撃吸収に使用している。ただ、寿命がカタログ値より短いように感じる。

0人が参考にしています。

シリンダーの衝撃緩衝

満足度：3.02021/08/07

色んなメーカのショックアブソーバーを使用していますがSMCが一番寿命が短いです。位置の調整も平取り部が無く、マイナスドラ...もっと読む

0人が参考にしています。

12件全て見る

よくあるご質問（FAQ）

QRB/RJシリーズは、ストッパナット無しで使用しても問題ありませんか？
（ボディ端面に直接当てて問題ありませんか？）

RB/RJのボディ端面で、直接位置決めして問題ありません。
使用条件によっては、RB/RJのストローク終端付近で、ストローク時間が長い・作動が硬い場合があります。
その際はストッパナットを利用してストローク量を制限してください。
注）RB-OEMシリーズは、外部ストッパを設置してください。

Qショックアブソーバ RBシリーズとRJシリーズの違いは？

RBシリーズをソフトタイプにしたのが、RJシリーズになります。
RJシリーズは低抗力タイプで、低エネルギー領域での使用に対応し、RBより緩衝時間が短縮されます。
RJシリーズは、滑らかな運動エネルギー吸収に適したショックアブソーバです。
最大吸収エネルギーはRBシリーズの方が高く、高速にも対応可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ショックアブソーバ RBシリーズ	調整式ショックアブソーバ小型シリーズ RB-LROEM・RB-OEMシリーズ	調整式ショックアブソーバ大型シリーズ RB-LROEM（XT）・RB-OEM（XT）	ショートタイプショックアブソーバ RBQシリーズ	耐クーラントタイプショックアブソーバ RBLシリーズ	ショックアブソーバ二次電池対応 25A-RB・RBCシリーズ
メーカー	SMC	SMC	SMC	SMC	SMC	SMC
通常価格	2,992円-	6,903円 -	37,543円 -	4,483円 -	5,083円 -	5,429円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	16日目〜	在庫品1日目〜	在庫品1日目〜	5日目〜
種類	固定式	調整式	調整式	固定式	固定式	固定式
ねじの規格	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ
本体/関連商品	本体	本体	本体	本体	本体	本体
