循環液温調装置 サーモチラー スタンダードタイプ 水冷200V・400V仕様 HRS090シリーズ

外形図

単位：mm

HRS090-□-20の寸法／構造図

アンカーボルト固定位置（水冷式）の場合

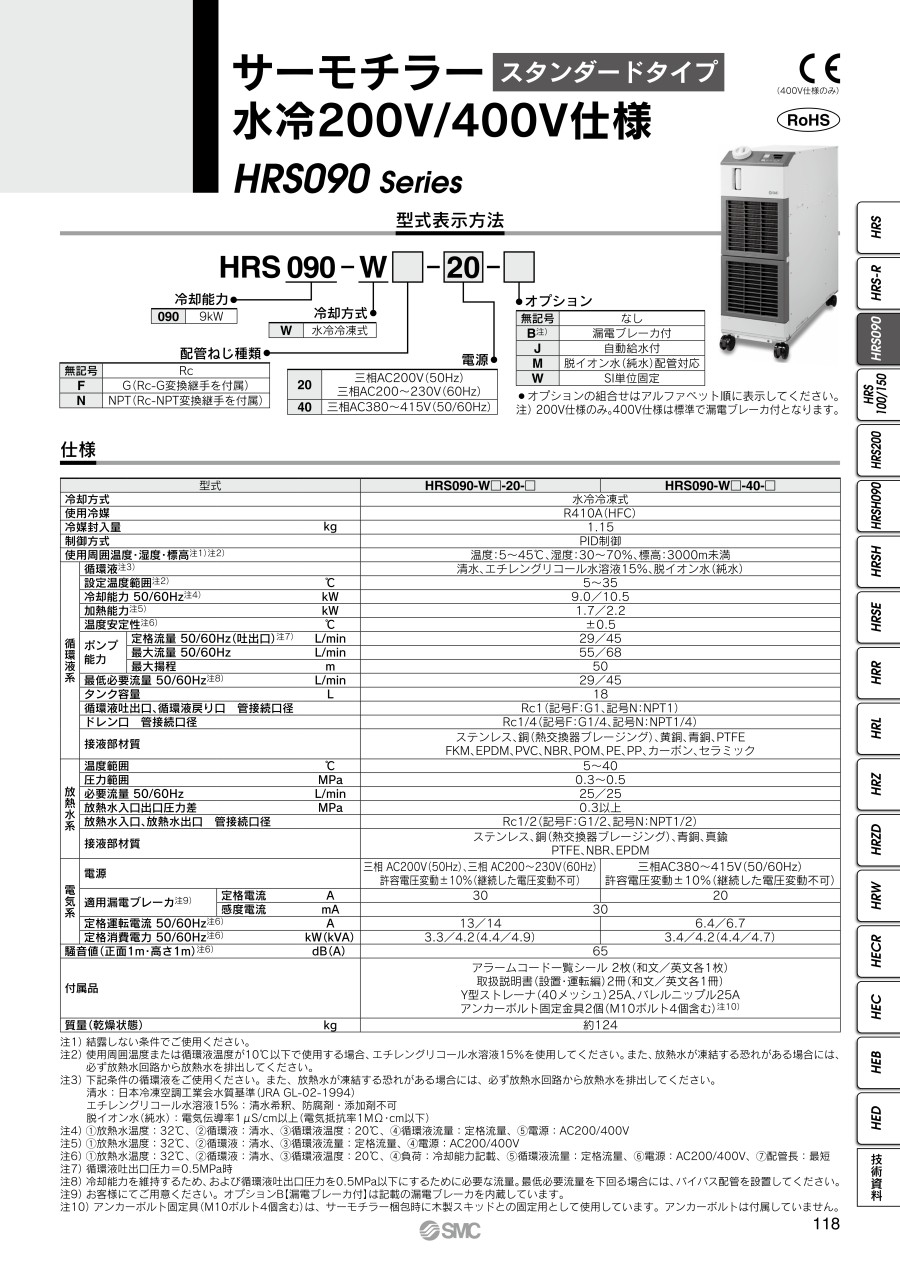

製品仕様

【仕様】

注1）結露しない条件でご使用ください。
注2）使用周囲温度または循環液温度が10℃以下で使用する場合、エチレングリコール水溶液15%を使用してください。また、放熱水が凍結する恐れがある場合には、必ず放熱水回路から放熱水を排出してください。
注3）下記条件の循環液をご使用ください。また、放熱水が凍結する恐れがある場合には、必ず放熱水回路から放熱水を排出してください。
　　清水：日本冷凍空調工業会水質基準（JRA GL-02-1994）
　　エチレングリコール水溶液15%：清水希釈、防腐剤・添加剤不可
　　脱イオン水（純水）：電気伝導率1μS/cm以上（電気抵抗率1MΩ・cm以下）
注4）1放熱水温度：32℃、2循環液：清水、3循環液温度：20℃、4循環液流量：定格流量、5電源：AC200／400V
注5）1放熱水温度：32℃、2循環液：清水、3循環液流量：定格流量、4電源：AC200／400V
注6）1放熱水温度：32℃、2循環液：清水、3循環液温度：20℃、4負荷：冷却能力記載、5循環液流量：定格流量、6電源：AC200／400V、7配管長：最短
注7）循環液吐出口圧力=0.5MPa時
注8）冷却能力を維持するため、および循環液吐出口圧力を0.5MPa以下にするために必要な流量。最低必要流量を下回る場合には、バイパス配管を設置してください。
注9）お客さまにてご用意ください。オプションB【漏電ブレーカ付き】は記載の漏電ブレーカを内蔵しています。
注10）アンカーボルト固定具（M10ボルト4個含む）は、サーモチラー梱包時に木製スキッドとの固定用として使用しています。アンカーボルトは付属していません。

推奨外部配管フロー

下図のように、外部配管フローを推奨

注）上記フィルタはサーモチラーへの直接接続はできません。お客さま配管中に設置してください。

製品仕様

【電源ケーブル仕様】

• ※ ケーブル仕様は、連続許容使用温度70℃の600V、2種のビニル絶縁電線を周囲温度30℃で使用した時の例です。実際の使用環境に合わせ、適正サイズのケーブルを選定してください。

外観



【信号ケーブル仕様】

端子仕様		ケーブル仕様
端子台ねじ径	推奨圧着端子	0.75mm2（AWG18） シールドケーブル
M3	Y型圧着端子 1.25Y-3

操作表示パネル

本製品の基本的な操作は、本製品前面の操作表示パネルにて行う。

外観

※画像は代表画像となっております。

商品特長詳細

冷却能力

HRS090-W-20（50Hz）

HRS090-W-20（60Hz）

ポンプ能力

HRS090-W-20

メカニカルシールの詳細

注意・禁止事項

※サーモチラーHRS090シリーズに使用しているポンプは、軸封部に固定環と回転環を持つメカニカルシールを使用しており、シール部の隙間に異物が入ると、シール部からの漏れやポンプロックなどのトラブルの原因となりますので、チラー戻り配管へのパーティクルフィルタの設置を強く推奨いたします。
