7Vシリーズ ソレノイドバルブ用マニホールド
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 432円～2,376円
- 税込単価
- 475円～2,614円
【特長】・個別配線マニホールドを採用、省スペースでアクセサリーの購入数を削減可...
詳細情報を確認する- ポートネジ種類
- PT
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報

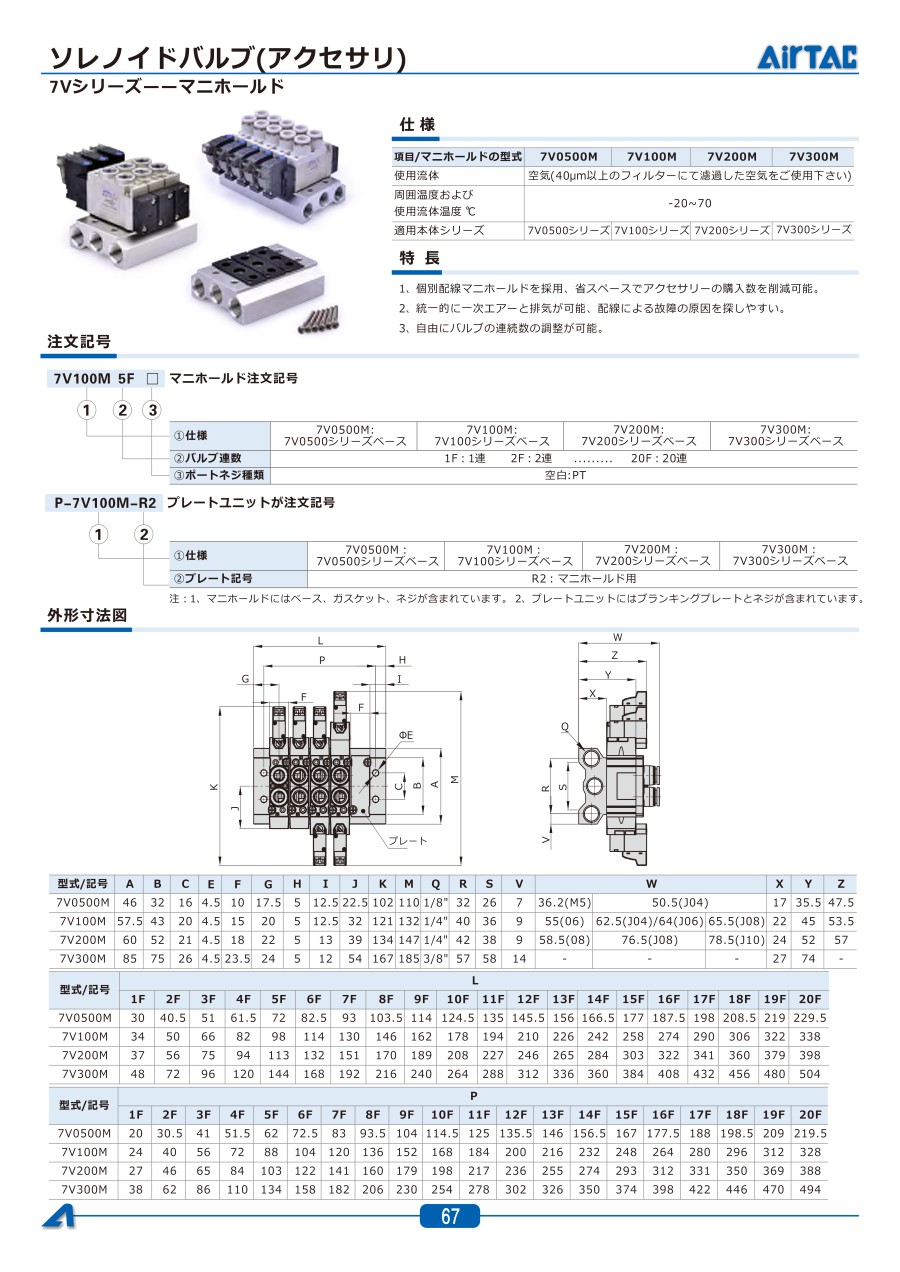

外形図
製品仕様
| 型番 | 7V0500M | 7V100M | 7V200M |
|---|---|---|---|
| 使用流体 | 空気（40μm以上のフィルターにて濾過した空気をご使用下さい） | ||
| 周囲温度および 使用流体温度 ℃ | -20～+70 | ||
| 適用本体シリーズ | 7V0500シリーズ | 7V100シリーズ | 7V200シリーズ |
規格表
| 型番 | A | B | C | E | F | G | H | I | J | K | M | Q | R | S | V | W | X | Y | Z | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7V0500M | 46 | 32 | 16 | 4.5 | 10 | 17.5 | 7.5 | 12.5 | 22.5 | 102 | 110 | 1/8" | 32 | 26 | 7 | 23.5 （M5） | 32.5 （J04） | 17 | 35.5 | 47.5 | |
| 7V100M | 57.5 | 43 | 20 | 4.5 | 15 | 20 | 8 | 12.5 | 32 | 121 | 132 | 1/4" | 40 | 36 | 9 | 32.5 （06） | 40 （J06） | 41.5 （J08） | 22 | 45 | 53.5 |
| 7V200M | 60 | 52 | 21 | 4.5 | 18 | 22 | 8.5 | 13 | 39 | 134 | 147 | 1/4" | 42 | 38 | 9 | 40 （08） | 46.5 （J08） | 49 （J10） | 24 | 52 | 57 |
| 型番 | L | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1F | 2F | 3F | 4F | 5F | 6F | 7F | 8F | 9F | 10F | 11F | 12F | 13F | 14F | 15F | 16F | |
| 7V0500M | 35 | 45.5 | 56 | 66.5 | 77 | 87.5 | 98 | 109 | 119 | 130 | 140 | 150.5 | 161 | 172 | 182 | 192.5 |
| 7V100M | 40 | 56 | 72 | 88 | 104 | 120 | 136 | 152 | 168 | 184 | 200 | 216 | 232 | 248 | 264 | 280 |
| 7V200M | 44 | 63 | 82 | 101 | 120 | 139 | 158 | 177 | 196 | 215 | 234 | 253 | 272 | 291 | 310 | 329 |
| 型番 | P | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1F | 2F | 3F | 4F | 5F | 6F | 7F | 8F | 9F | 10F | 11F | 12F | 13F | 14F | 15F | 16F | |
| 7V0500M | 20 | 30.5 | 41 | 51.5 | 62 | 72.5 | 83 | 93.5 | 104 | 115 | 125 | 135.5 | 146 | 157 | 167 | 177.5 |
| 7V100M | 24 | 40 | 56 | 72 | 88 | 104 | 120 | 136 | 152 | 168 | 184 | 200 | 216 | 232 | 248 | 264 |
| 7V200M | 27 | 46 | 65 | 84 | 103 | 122 | 141 | 160 | 179 | 198 | 217 | 236 | 255 | 274 | 293 | 312 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
432円 ( 475円 ) | 4日目 |
703円 ( 773円 ) | 4日目 |
836円 ( 920円 ) | 9日目 |
1,101円 ( 1,211円 ) | 9日目 |
1,370円 ( 1,507円 ) | 9日目 |
1,579円 ( 1,737円 ) | 9日目 |
638円 ( 702円 ) | 4日目 |
781円 ( 859円 ) | 在庫品1日目当日出荷可能 |
985円 ( 1,084円 ) | 在庫品1日目当日出荷可能 |
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
1,236円 ( 1,360円 ) | 4日目 |
1,217円 ( 1,339円 ) | 9日目 |
1,579円 ( 1,737円 ) | 4日目 |
1,512円 ( 1,663円 ) | 9日目 |
1,827円 ( 2,010円 ) | 3日目 |
546円 ( 601円 ) | 4日目 |
706円 ( 777円 ) | 在庫品1日目当日出荷可能 |
903円 ( 993円 ) | 4日目 |
1,152円 ( 1,267円 ) | 3日目 |
1,191円 ( 1,310円 ) | 9日目 |
1,318円 ( 1,450円 ) | 3日目 |
1,525円 ( 1,678円 ) | 3日目 |
1,689円 ( 1,858円 ) | 3日目 |
1,872円 ( 2,059円 ) | 9日目 |
2,376円 ( 2,614円 ) | 12日目 |
詳細情報
基本情報
【特長】
・個別配線マニホールドを採用、省スペースでアクセサリーの購入数を削減可能。
・統一的に一次エアーと排気が可能、配線による故障の原因を探しやすい。
・自由にバルブの連続数の調整が可能。
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
カタログ
ミスミからのコメント
