7Vシリーズ ソレノイドバルブ（5ポート2位置/5ポート3位置）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,907円～4,377円
- 税込単価
- 2,098円～4,815円
【特長】・コネクタ式配線方式で、垂直差込と水平差込共通です。・内部排気構造のた...
詳細情報を確認する商品情報
外形図
7V0510／7V110／7V210
7V0520／7V120／7V220
7V0530／7V130／7V230
製品仕様
| 型番 | 7V0510 | 7V0520 | 7V0530 | 7V110 | 7V120 | 7V130 | |
|---|---|---|---|---|---|---|---|
| ポート 接続口径※1 | ネジ配管 | 給気=A・B=排気=M5 | 給気=A・B=排気=1/8'' | ||||
| ワンタッチ管継手配管式 | A=B=φ4 | A=B=φ4（又は=φ6）（又は=φ8） | |||||
| 有効断面積（Cv）※4 | M5：3.4mm2 （0.2） | 7V0530CM5：2.2mm2 （0.13） | 06：8.0mm2 （0.47） | 7V130C06：7.0mm2 （0.41） | |||
| 質量（g） | 30 | 45 | 50 | 80 | 90 | 100 | |
| 型番 | 7V210 | 7V220 | 7V230 | |
|---|---|---|---|---|
| ポート 接続口径※1 | ネジ配管 | 給気=A・B=1/4'' 排気=1/8'' | ||
| ワンタッチ管継手配管式 | A=B=φ88（又はA=B=φ10） | |||
| 有効断面積（Cv）※4 | 08：14.7mm2 （0.87） | 7V230C08：10.8mm2 （0.64） | ||
| 質量（g） | 120 | 135 | 145 | |
| ポジション数 | 5ポート2位置 | 5ポート3位置 | ||
| 使用流体 | 空気（40μm以上のフィルターにて濾過した空気をご使用下さい） | |||
| 作動方式 | パイロット式 | |||
| 使用圧力範囲 | 0.15～0.8MPa（21～114psi） | |||
| 保証耐圧力 | 1.2MPa（175psi） | |||
| 周囲温度および使用流体温度 ℃ | -20～+70 | |||
| 本体材質 | アルミ合金 | |||
| 潤滑※2 | 不要 | |||
| パイロット排気寸法 | 主弁・パイロット弁集中排気式 | |||
| 最大作動頻度※3 | 5次/秒 | 3次/秒 | ||
※1：ポートネジ種類はPTがある
※2：給油する場合は、途中での給油停止をしないで下さい。なお、ISP VG32や同級のタービン油をご使用ください。
※3：最大作動頻度は無負荷状態である。
※4：有効断面積とCV値は実際測定された数値を基に計算し得られた数値である。
規格表
7V0510／7V110／7V210
7V0520／7V120／7V220
7V0530／7V130／7V230
注：ワンタッチ継手型ソレノイドのベースは楕円形ホールで台座取付用のみです。なお、側面に取付けネジ「S」はありません。
使用例
プッシュノンロック式の使用方法
矢印の方向に止まるまで真直ぐに押してください。離すと手動は解除されます。
プッシュターンロック式の使用方法
押しながら、矢印の方向に回してください。回さなければ、プッシュノンロック式の使用方法と同じになります。
【注意】
プッシュターンロックする時、精密ドライバにて軽く回してください。（締付トルク：0.1N・m）
コネクタ式の使用方法
配線コネクタは垂直・水平共通で、上図のように差し込むだけで使用可能です。
注意・禁止事項
- 電磁弁が故障する原因となりますので、取付時に、電磁弁を落としたり、ぶつけないように注意して下さい。
- パイロットバルブは精密部品なので、電磁弁を取り付ける際に、パイロットバルブにぶつけないように注意してください。
- 勝手に電磁弁を分解しないで下さい。パイロットバルブの取付ねじ（M1.6×14）に緩みが生じた場合、0.1～0.12N・mの締め付けトルクで締付けて下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,282円 ( 2,510円 ) | 在庫品1日目当日出荷可能 |
2,003円 ( 2,203円 ) | 9日目 |
2,103円 ( 2,313円 ) | 3日目 |
3,049円 ( 3,354円 ) | 4日目 |
3,227円 ( 3,550円 ) | 4日目 |
3,837円 ( 4,221円 ) | 3日目 |
3,837円 ( 4,221円 ) | 在庫品1日目当日出荷可能 |
3,833円 ( 4,216円 ) | 4日目 |
3,488円 ( 3,837円 ) | 3日目 |
3,650円 ( 4,015円 ) | 4日目 |
3,650円 ( 4,015円 ) | 4日目 |
3,650円 ( 4,015円 ) | 4日目 |
2,207円 ( 2,428円 ) | 9日目 |
1,991円 ( 2,190円 ) | 9日目 |
2,425円 ( 2,668円 ) | 在庫品1日目当日出荷可能 |
2,299円 ( 2,529円 ) | 在庫品1日目当日出荷可能 |
2,102円 ( 2,312円 ) | 9日目 |
2,299円 ( 2,529円 ) | 4日目 |
3,050円 ( 3,355円 ) | 3日目 |
3,594円 ( 3,953円 ) | 4日目 |
2,905円 ( 3,196円 ) | 9日目 |
3,324円 ( 3,656円 ) | 4日目 |
3,226円 ( 3,549円 ) | 9日目 |
2,905円 ( 3,196円 ) | 9日目 |
3,226円 ( 3,549円 ) | 4日目 |
3,844円 ( 4,228円 ) | 3日目 |
4,215円 ( 4,637円 ) | 4日目 |
3,845円 ( 4,230円 ) | 9日目 |
4,024円 ( 4,426円 ) | 4日目 |
3,488円 ( 3,837円 ) | 9日目 |
3,488円 ( 3,837円 ) | 9日目 |
3,650円 ( 4,015円 ) | 4日目 |
4,215円 ( 4,637円 ) | 4日目 |
3,488円 ( 3,837円 ) | 3日目 |
4,015円 ( 4,417円 ) | 9日目 |
3,650円 ( 4,015円 ) | 4日目 |
4,377円 ( 4,815円 ) | 4日目 |
4,015円 ( 4,417円 ) | 9日目 |
3,650円 ( 4,015円 ) | 4日目 |
2,312円 ( 2,543円 ) | 3日目 |
2,195円 ( 2,415円 ) | 3日目 |
2,202円 ( 2,422円 ) | 3日目 |
1,991円 ( 2,190円 ) | 9日目 |
2,312円 ( 2,543円 ) | 在庫品1日目当日出荷可能 |
2,194円 ( 2,413円 ) | 4日目 |
1,907円 ( 2,098円 ) | 9日目 |
1,907円 ( 2,098円 ) | 9日目 |
1,991円 ( 2,190円 ) | 4日目 |
3,049円 ( 3,354円 ) | 3日目 |
3,380円 ( 3,718円 ) | 4日目 |
3,050円 ( 3,355円 ) | 9日目 |
3,050円 ( 3,355円 ) | 9日目 |
3,073円 ( 3,380円 ) | 4日目 |
2,905円 ( 3,196円 ) | 9日目 |
3,261円 ( 3,587円 ) | 4日目 |
4,230円 ( 4,653円 ) | 3日目 |
4,215円 ( 4,637円 ) | 4日目 |
3,837円 ( 4,221円 ) | 3日目 |
3,662円 ( 4,028円 ) | 3日目 |
3,650円 ( 4,015円 ) | 4日目 |
詳細情報
基本情報
【特長】
・コネクタ式配線方式で、垂直差込と水平差込共通です。
・内部排気構造のため、パイロットエアを収集してからR、Sポートより排出します。
・本体はアルミ合金にて鋳造成型で、優れた内部構造のため、有効的に流量を増大させることができます。
・ねじ配管またはワンタッチ管継手配管を選択可能です。マニホールドも利用可能で省スペース。
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

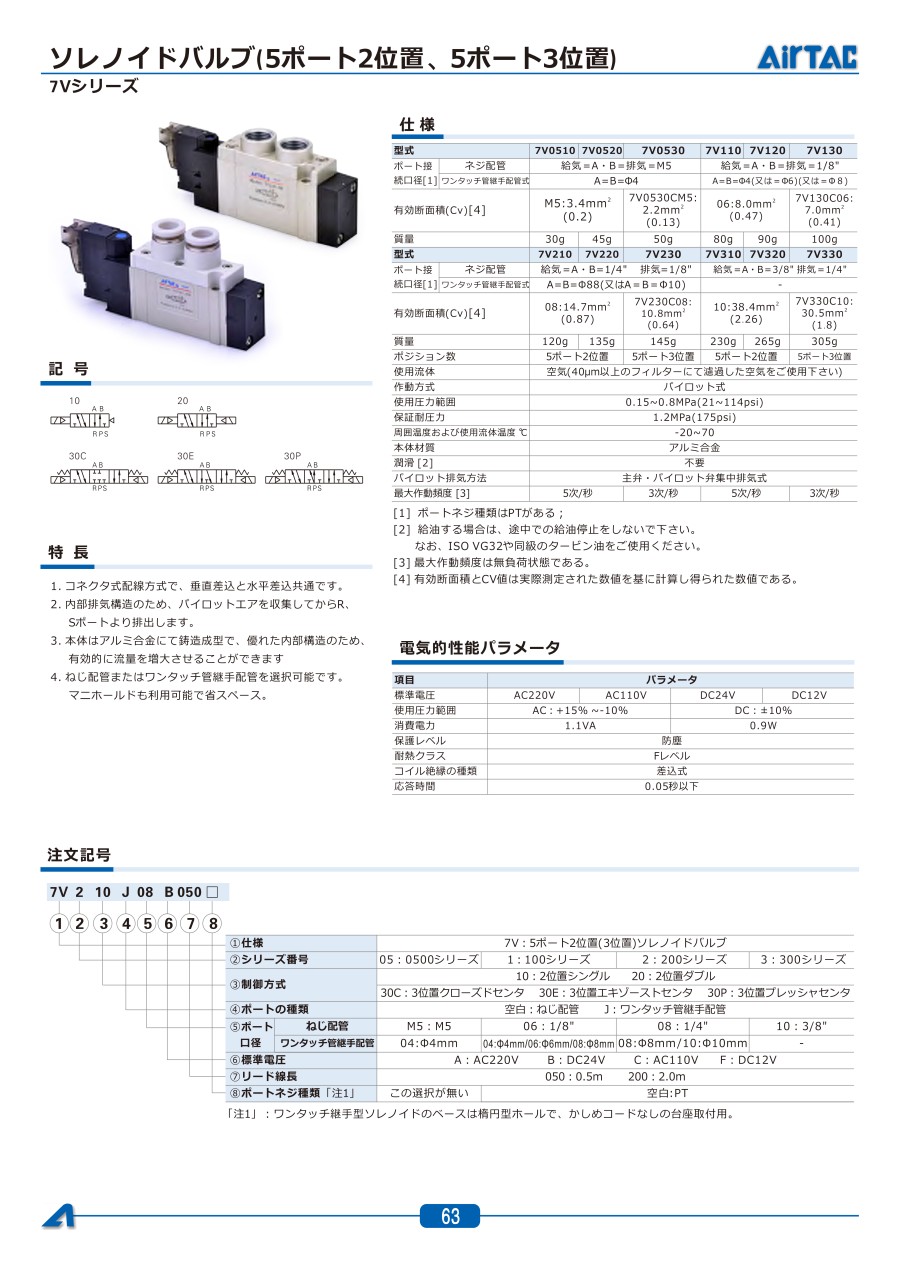

カタログ
