デジタル圧力スイッチGS6シリーズ

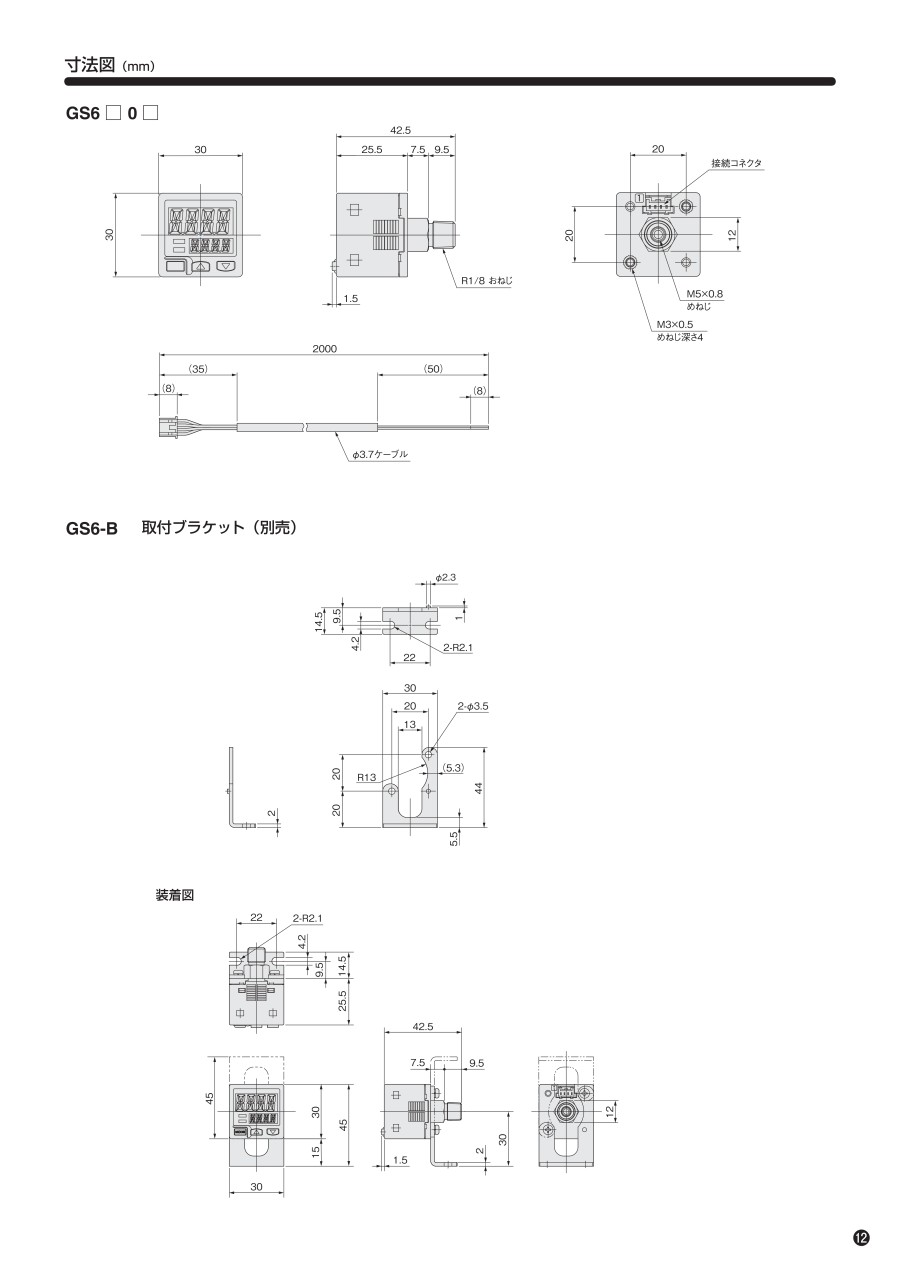

外形図

GS6□0□

GS6-B 取付ブラケット

装着図

GS6-P パネルマウント用パーツ

装着図

パネルカット寸法

1個取り付けの場合

ｎ個を横方向に連続取り付けた場合
注：パネルの厚さは、1～6mmとしてください。

ｎ個を縦方向に連続取り付けた場合
注：パネルの厚さは、1～6mmとしてください。



製品仕様

注：指定のない測定条件は、使用周囲温度＝+20℃です。

型式表示方法

特長

アディショナルパーツ

取付ブラケット

パネルマウント用パーツ

使用方法

設定が簡単・スムーズ

圧力スイッチの設定操作モードは使用頻度に合わせた3層構造

しきい値調整、キーロックなど作動中に行なう操作が可能。

出力モードの設定、NO/NC 切り換えなどの基本設定が可能。

ヒステリシスの調整、コピー機能などハイレベルな機能設定が可能。

そのまま使える初期設定

圧力スイッチの使用頻度が多い用途で使いやすい初期設定にしています。低圧タイプは吸着確認用途に、高圧タイプは元圧確認用途に最適な状態で初期設定しています。圧力スイッチの設定作業を軽減します。

万が一のリセット機能

万が一圧力スイッチの設定で困った場合、初期状態に戻せます。

クリック感の良いボタン

カチッとした感触の良いボタンでスムーズに設定できます。

手袋の上からでも
クリック感が伝わります

技術情報

入・出力回路と接続

入・出力回路図

• 標準タイプ

記号:
D₁～D₃：電源逆接続保護用ダイオード
Z_D1、Z_D2：サージ電圧吸収用ツェナーダイオード
T_r1、T_r2 ：NPN出力トランジスタ

• 高機能タイプ

記号
D₁～D₃：電源逆接続保護用ダイオード
Z_D1：サージ電圧吸収用ツェナーダイオード
T_r1 ：PNP入力トランジスタ
T_r2 ：NPN出力トランジスタ

端子配列図

注意・禁止事項

配管

圧力ポートに市販の継手を接続する場合は、圧力ポート六角部分に12mmスパナを掛けて固定し、締め付けトルク9.8N・m以下（M5めねじ使用時1N・m以下）で取り付けてください。過大なトルクで締め付けると、市販の継手または圧力ポート部が破損します。
また、リークのないよう継手にはシールテープを巻いて接続してください。

その他

1. GS6シリーズは、非腐食性気体用です。液体や腐食性気体には使用しないでください。
2. 定格圧力範囲内でご使用ください。
3. 耐圧力を超える圧力を印加しないでください。ダイヤフラムが破損して正常な作動が得られなくなります。
4. 電源投入時の過渡的状態（0.5s）を避けてご使用ください。
5. 蒸気、ホコリなどの多いところでの使用は避けてください。
6. シンナーなどの有機溶剤や水、油、油脂が直接触れないようにご注意ください。
7. 圧力ポートに針金などを入れないでください。ダイヤフラムが破損して正常な作動が得られなくなります。
8. 針先などの鋭利なものでキーを操作しないでください。
