ＣＫＤ

食品製造工程向けスーパーマイクロシリンダ SCM-FP1シリーズ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：8日目

食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用。内径サイズ、バリエー...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。

よく一緒に見られています

ＣＫＤ

高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ

通常価格(税別)： 5,225円 (税込価格：5,748円)

通常出荷日：9 日目～

未確定：候補が145型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

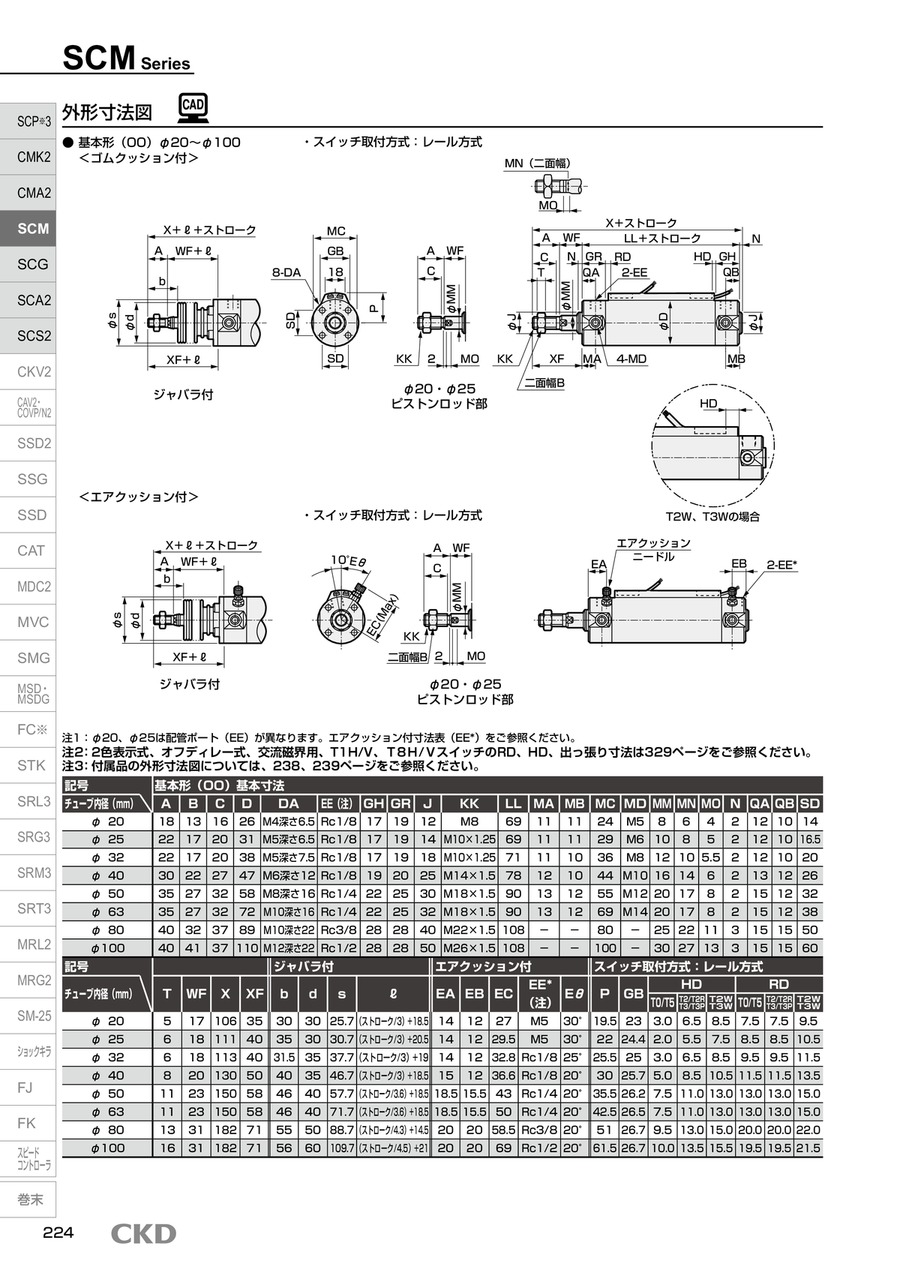

基本形（00）φ20～φ100

注1: φ20、φ25は配管ポート（EE）が異なります。エアクッション付寸法表（EE^*）をご参照ください。
注2: 2色表示式、オフディレー式、交流磁界用、T1H/V、T8H/VスイッチのRD、HD、出っ張り寸法はデジタルカタログ329ページをご参照ください。
注3: 付属品の外形寸法図については、デジタルカタログ238、239ページをご参照ください。

食品製造工程向けスーパーマイクロシリンダ SCM-FP1シリーズ基本形(00)φ20～φ100外形図-2

注1: 2色表示式、オフディレー式、交流磁界用、T1H/V、T8H/VスイッチのRD、HD、出っ張り寸法はデジタルカタログ329ページをご参照ください。
注2: 付属品の外形寸法図については、デジタルカタログ238、239ページをご参照ください。

軸方向フート形（LB）

注1: エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。デジタルカタログ224ページをご参照ください。（φ20・φ25は基本形と異なります。）
注2: 2色表示式、オフディレー式、交流磁界用、T1H/V、T8H/VスイッチのRD、HD、出っ張り寸法はデジタルカタログ329ページをご参照ください。
注3:付属品の外形寸法図については、デジタルカタログ238、239ページをご参照ください。

ロッド側フランジ形（FA）

ヘッド側フランジ形（FB）

製品仕様

項目		SCM
チューブ内径 mm		φ20	φ25	φ32	φ40	φ50	φ63	φ80	φ100
作動方式		複動形
使用流体		圧縮空気
最高使用圧力 MPa		1.0
最低使用圧力 MPa		0.1				0.05
耐圧力 MPa		1.6
周囲温度 ℃		-10～60（但し、凍結なきこと）
接続口径	ゴムクッション付	Rc1/8				Rc1/4		Rc3/8	Rc1/2
接続口径	エアクッション付	M5		Rc1/8		Rc1/4		Rc3/8	Rc1/2
ストローク許容差 mm	ゴムクッション付	0～+1.4（～1000）			0～+1.4（～1500）	0～+2.3（～1000）、0～+2.7（～1500）
ストローク許容差 mm	エアクッション付	0～+1.4（～1000）			0～+1.4（～1500）	0～+1.4（～1000）、0～+1.8（～1500）
使用ピストン速度 mm/s		30～1000（許容吸収エネルギー内でご使用ください。）
クッション		ゴムクッション・エアクッションの選択が可能
有効エアクッション長さ mm		8.1	8.1	8.6	8.6	13.4	13.4	15.4	15.4
給油		不要
許容吸収エネルギー J	ゴムクッション付	0.1	0.2	0.5	0.9	1.6	1.6	3.3	5.8
	エアクッション付	0.8	1.2	2.5	3.7	8.0	14.4	25.4	45.6
	クッションなし	-	-	-	-	0.057	0.057	0.112	0.153

注1:上記は複動・片ロッド形の仕様です。各項目はバリエーションにより異なります。詳細は空圧シリンダ総合I（CB-029S）にてご確認ください。
注2:許容吸収エネルギーの「クッションなし」とは、片側エアクッションを選択時の指示されていない側（“R”→ヘッド側、“H”→ロッド側）の許容吸収エネルギーを表します。
注3:クッションなしでは、外部負荷により発生する大きなエネルギーは吸収できません。外部の緩衝装置を併用することをお勧めします。

規格表

基本形（00）φ20～φ100

軸方向フート形（LB）

ロッド側フランジ形（FA）

ヘッド側フランジ形（FB）

型番リスト

表示件数

型番

SCM-00-20D-50-FP1

SCM-B-00-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-00-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-00-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-00-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-00-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-00-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-00-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-00-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-00-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-00-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-00-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-00-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-00-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-00-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-00-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-00-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-00-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-00-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-00-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-00-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-00-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-00-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-00-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-00-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FA-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FA-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FA-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FA-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FA-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FA-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FA-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FA-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FA-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FA-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FA-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FA-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FA-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FA-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FA-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FA-40-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FA-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FA-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FA-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FA-50-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FA-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FA-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FA-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FA-63-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FB-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FB-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FB-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FB-20-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FB-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FB-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FB-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

SCM-B-FB-25-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-MFP1

SCM-B-FB-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]FP1

SCM-B-FB-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-[J,L]MFP1

SCM-B-FB-32-D[25,50,75,100,125,150,200,250,300]-D[25,50,75,100,125,150,200,250,300,T0H,T0V,T1V,T2H,T2JH,T2JV,T2V,T2YD,T3H,T5H,T8H,T8V]-FP1

ストローク L

(mm)

シリンダ内径 D

(φ)

シリンダ作動方式

ロッド作動方式

付加機能

周囲温度

(℃)

使用圧力

(MPa)

仕様

支持形式

支持金具取付位置

クッション

ジャバラ

ピストンロッド材質

配管ねじ種類

ストローク調整範囲(mm)

最小発注数量

複動

片ロッド

デュアルストローク

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

基本形

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ1側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

なし

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

J：あり(60℃) / L：あり(250℃)

M：ステンレス

無記号：Rcねじ

1個

25 ～ 300

複動

両ロッド

デュアルストローク

背合せ形

フランジ形

シリンダ2側

D：両側ゴムクッション付

なし

標準：鋼（Φ25以下は標準でステンレス）

無記号：Rcねじ

1個

通常単価(税別) (税込単価)	通常出荷日

4,694円 ( 5,163円 )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

基本情報

食品製造をサポート！流路部・摺動部の潤滑油は食品用グレード（NSF H1）を使用。内径サイズ、バリエーションが豊富で外観が非常にスマートなシリンダ。
【特長】
・一般形シリンダの中ではコンパクトなシリンダ
・スマートな外観機能的にも優れたシンプルデザイン
・クッションニードル部につまみを取り付け、調整作業を大幅に向上
・取付作業が容易、ボルト4本取付により作業性が良好。さらに一般工具での取り付け可能
【用途】
・スリムシリンダとしての使用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

食品製造工程向けスーパーマイクロシリンダ SCM-FP1シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品食品製造工程向けスーパーマイクロシリンダ SCM-FP1シリーズ	食品製造工程向けペンシルシリンダSCPD3-FP1シリーズ	食品製造工程向けタイトシリンダ CMK2-FP1シリーズ	食品製造工程向けスーパーコンパクトシリンダ SSD2-FP1シリーズ	エアシリンダ複動形 CJ1シリーズ	エアシリンダ標準形複動・片ロッド CG1シリーズ
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	SMC	SMC
通常価格	-	-	-	-	1,646円 -	3,933円 -
通常出荷日	8日目	4日目〜	5日目〜	7日目〜	在庫品1日目	在庫品1日目〜
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ
本体形状	丸形	丸形	丸形	角形	丸形	丸形
環境・用途	標準	標準	標準	標準	標準	-
