ロック付薄形シリンダ 複動・片ロッド CLQシリーズ

製品仕様

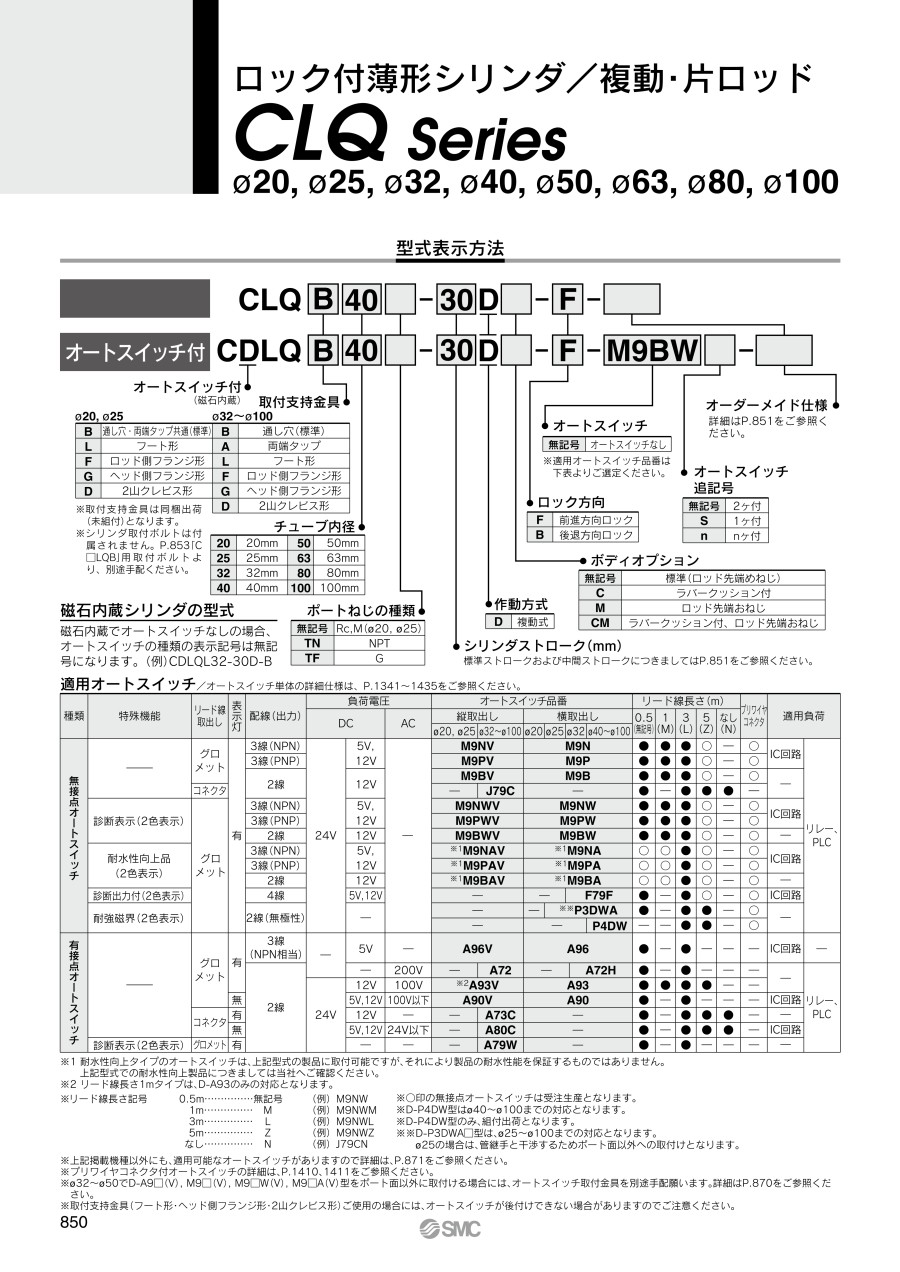

型式表示方法

適用オートスイッチ

1. ※1耐水性向上タイプのオートスイッチは、上記型番の製品に取り付け可能ですが、それにより製品の耐水性能を保証するものではありません。
2. ※2リード線長さ1mタイプは、D-A93のみの対応となります。

• ※ φ32（直径32mm）～φ50（直径50mm）でD-A9□（V）、M9□（V）、M9□W（V）、M9□A（V）型をポート面以外に取り付ける場合には、オートスイッチ取り付け金具を別途手配願います。
• ※ 取り付け支持金具（フート形・ヘッド側フランジ形・2山クレビス形）ご使用の場合には、オートスイッチが後付けできない場合がありますのでご注意ください。

製品仕様

製品仕様

注1）ただし、シリンダ部とロック部のポートを個別に配管する場合、シリンダ部の最低使用圧力は0.1MPaとなります。
注2）ストローク長さの許容差には、ダンパーの変化量は含みません。

製品仕様

注）保持力（最大静荷重）とは最大能力を示し、常用的に保持可能な能力ではありません。

標準ストローク表

構造

■φ20（直径20mm）～φ32（直径32mm）

注）上図断面はロック状態を示す。

■φ40（直径40mm）～φ100（直径100mm）

注）上図断面はロック状態を示す。

■オートスイッチ：コネクタ種類とピンの詳細は下記をご参照下さい。

■オートスイッチ：耐強磁界オートスイッチ取付の詳細は下記をご参照下さい。

■リード線・コネクタ仕様の詳細は下記をご参照下さい。
