薄形シリンダ コンパクトタイプ ロッド回り止め形 複動 片ロッド CQSKシリーズ
- 通常単価(税別)
- 3,718円～11,554円
- 税込単価
- 4,090円～12,709円
コンパクトな装置設計が可能のCQSKシリーズ。【特長】・設計しやすい角形ボディ...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が87型番あります。
商品情報
外形図
単位：mm
標準形（通し穴・両端タップ共通）
φ12（内径12mm）
φ16（内径16mm）
φ20（内径20mm）／φ25（内径25mm）
製品仕様

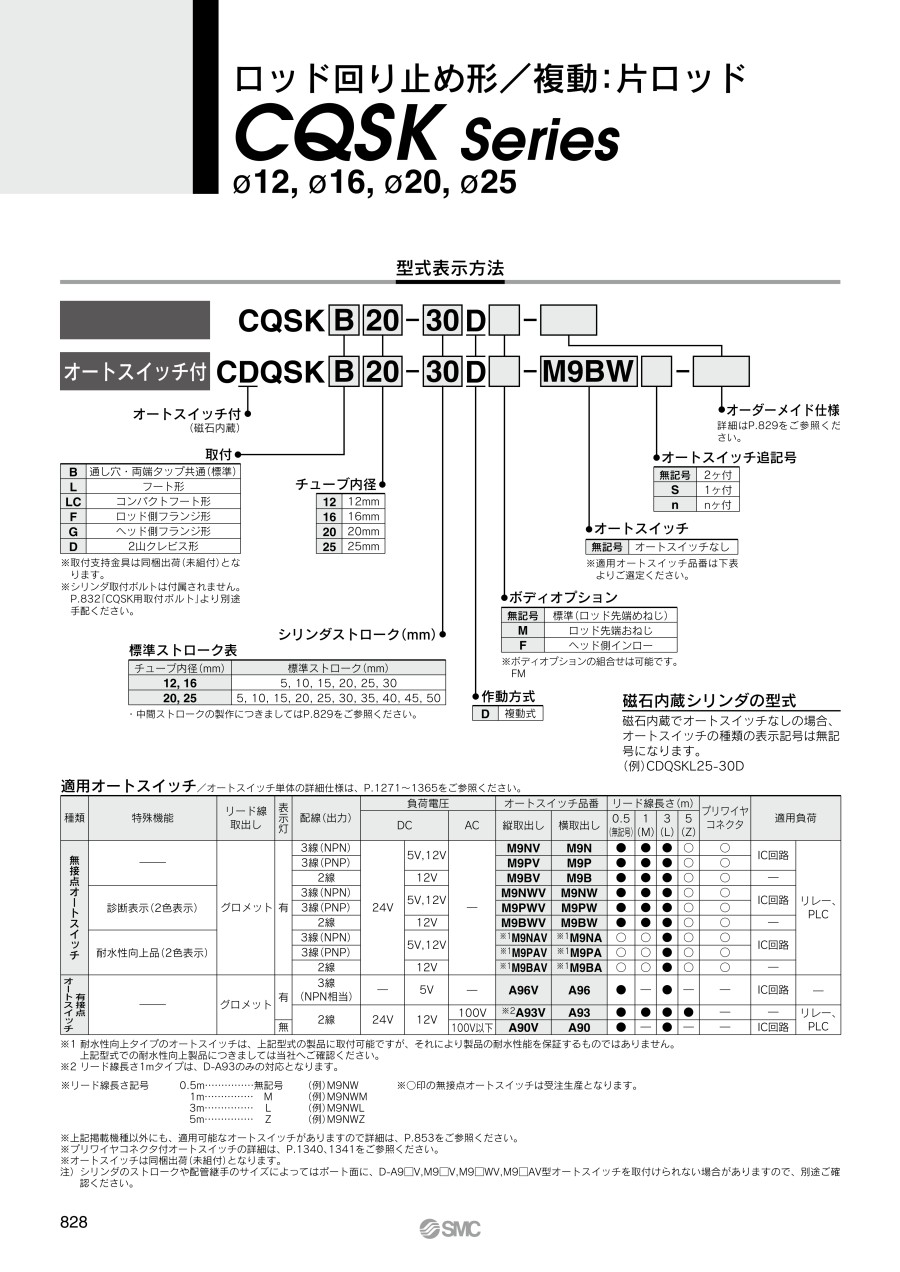

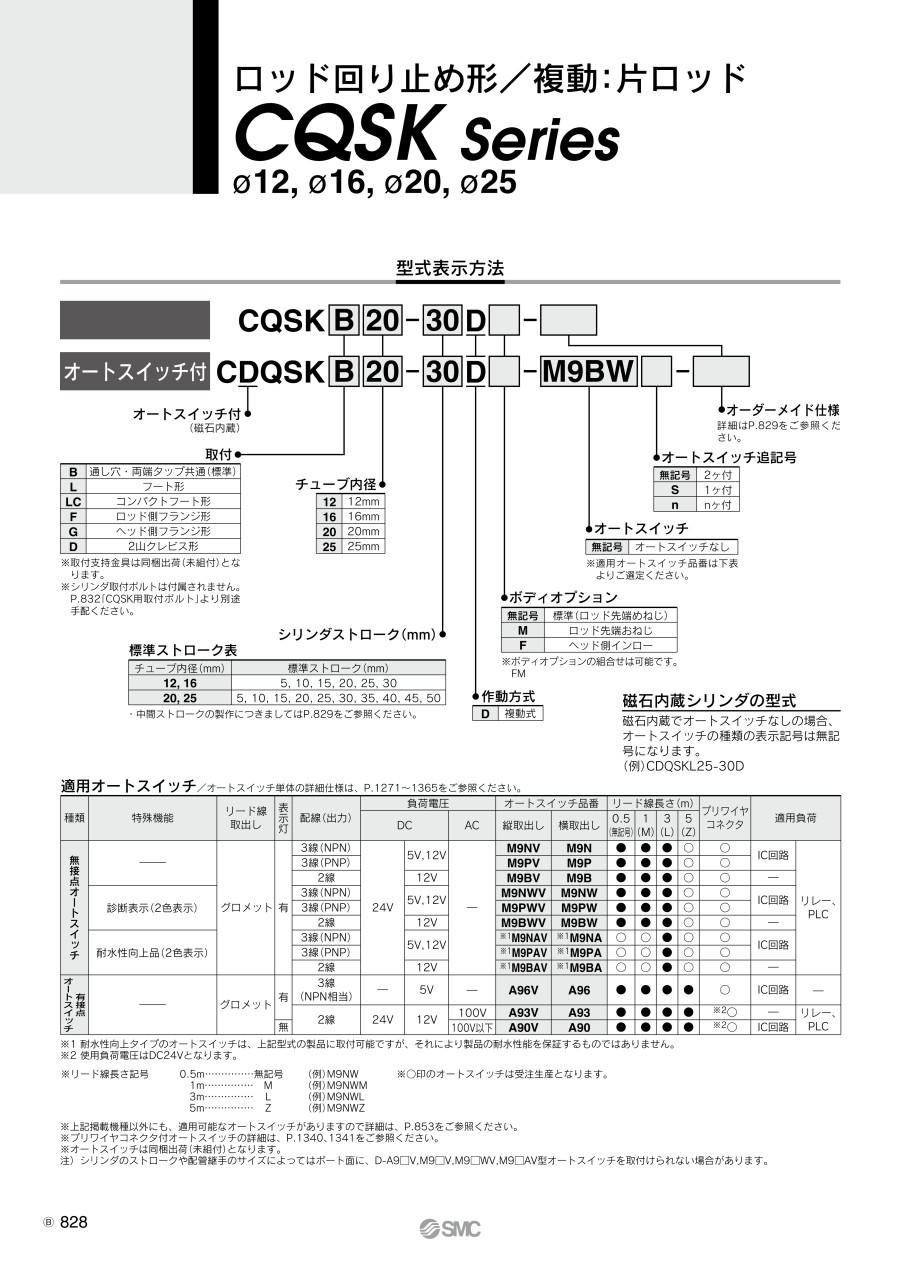

型式表示方法
製品仕様
| チューブ内径（mm） | 12 | 16 | 20 | 25 |
|---|---|---|---|---|
| 作動方式 | 複動片ロッド | |||
| 使用流体 | 空気 | |||
| 給油 | 不要（無給油） | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 最低使用圧力 | 0.07MPa | 0.05MPa | ||
| 周囲および使用流体温度 | オートスイッチ無の場合-10～+70℃（ただし凍結なきこと） | |||
| オートスイッチ付の場合-10～+60℃（ただし凍結なきこと） | ||||
| クッション | なし | |||
| ロッド先端ねじ | めねじ | |||
| ストローク長さの許容差 | 0～+1.0mm | |||
| 使用ピストン速度 | 50～500mm/s | |||
| 許容運動エネルギー J | 0.022 | 0.038 | 0.055 | 0.09 |
| ロッド不回転精度 | ±1° | ±0.7° | ||
理論出力表
単位：N
| チューブ内径 （mm） | ロッド対辺寸法 （mm） | 作動方式 | 受圧面積 （mm2） | 使用圧力（MPa） | ||
|---|---|---|---|---|---|---|
| 0.3 | 0.5 | 0.7 | ||||
| 12 | 5.2 | IN | 90 | 27 | 45 | 63 |
| OUT | 113 | 34 | 57 | 79 | ||
| 16 | 6.2 | IN | 168 | 50 | 84 | 117 |
| OUT | 201 | 60 | 101 | 141 | ||
| 20 | 8.2 | IN | 256 | 77 | 128 | 179 |
| OUT | 314 | 94 | 157 | 220 | ||
| 25 | 10.2 | IN | 401 | 120 | 200 | 281 |
| OUT | 491 | 147 | 245 | 344 | ||
質量表
単位：g
■オートスイッチなし
| チューブ内径 （mm） | シリンダストローク（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| 12 | 39 | 46 | 53 | 60 | 67 | 74 | - | - | - | - |
| 16 | 52 | 61 | 69 | 78 | 86 | 95 | - | - | - | - |
| 20 | 89 | 102 | 116 | 129 | 143 | 156 | 170 | 183 | 197 | 211 |
| 25 | 124 | 141 | 157 | 174 | 190 | 207 | 224 | 240 | 257 | 273 |
■オートスイッチ付（磁石内蔵）
| チューブ内径 （mm） | シリンダストローク（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| 12 | 47 | 54 | 62 | 69 | 76 | 83 | - | - | - | - |
| 16 | 63 | 71 | 80 | 88 | 97 | 106 | - | - | - | - |
| 20 | 122 | 136 | 149 | 163 | 176 | 190 | 203 | 217 | 230 | 244 |
| 25 | 168 | 185 | 201 | 218 | 235 | 251 | 268 | 284 | 301 | 317 |
構造図例
標準：φ12（内径12mm）
オートスイッチ付磁石内蔵：φ12（内径12mm）
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 2 | ロッドカバー | アルミニウム合金 | アルマイト |
| 3 | ピストン | アルミニウム合金 | - |
| 4 | ピストンロッド | ステンレス鋼 | - |
| 5 | スイッチ付用スペーサ | アルミニウム合金 | クロメート |
| 6 | 磁石 | - | - |
| 7 | 回り止めガイド | 焼結含油合金 | φ16（直径16mm）、φ20（直径20mm）、φ25（直径25mm）の場合 |
| 8 | 六角穴付ボルト | 合金鋼 | ニッケルめっき |
| 9 | 平座金 | 圧延合金 | ニッケルめっき |
| 10 | ロッド先端ナット | 炭素鋼 | 亜鉛クロメート |
| 11 | インローリング | アルミニウム合金 | アルマイト |
| 12 | ロッドパッキン | NBR | - |
| 13 | ピストンパッキン | NBR | - |
| 14 | チューブガスケット | NBR | - |
■リード線・コネクタ仕様の詳細は下記をご参照下さい。
■オーダーメイド仕様：ロッド先端長さ10mm延長の詳細は下記をご参照下さい。
規格表
| チューブ内径 （mm） | ストローク範囲 （mm） | オートスイッチなし | オートスイッチ付 | C | E | F | H | I | K | L | M | N | OA | OB | Q | RA | RB | T | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | A | B | |||||||||||||||||
| 12 | 5～30 | 25.5 | 22 | 30.5 | 27 | 6 | 25 | 5 | M3×0.5 | 32 | 5.2 | 3.5 | 15.5 | 3.5 | M4×0.7 | 6.5 | 12.5 | 7 | 4 | 0.5 |
| 16 | 5～30 | 25.5 | 22 | 30.5 | 27 | 8 | 29 | 5 | M4×0.7 | 38 | 6.2 | 3.5 | 20 | 3.5 | M4×0.7 | 6.5 | 12.5 | 7 | 4 | 0.5 |
| 20 | 5～50 | 29 | 24.5 | 39 | 34.5 | 7 | 36 | 5.5 | M5×0.8 | 47 | 8.2 | 4.5 | 25.5 | 5.4 | M6×1.0 | 9 | 13 | 10 | 7 | 1 |
| 25 | 5～50 | 32.5 | 27.5 | 42.5 | 37.5 | 12 | 40 | 5.5 | M6×1.0 | 52 | 10.2 | 5 | 28 | 5.4 | M6×1.0 | 9 | 14 | 10 | 7 | 1 |
注）標準形／φ12（内径12mm）、φ16（内径16mm）の場合、5ストロークは通しねじになります。
- φ20（内径20mm）の場合、5～15ストロークは通しねじになります。
- φ25（内径25mm）の場合、5、10ストロークは通しねじになります。
- オートスイッチ付磁石内蔵／φ20（内径20mm）の場合、5ストロークは通しねじになります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,845円 ( 4,230円 ) | 6日目 |
9,896円 ( 10,886円 ) | 6日目 |
4,064円 ( 4,470円 ) | 6日目 |
4,395円 ( 4,835円 ) | 6日目 |
4,448円 ( 4,893円 ) | 6日目 |
4,908円 ( 5,399円 ) | 6日目 |
5,663円 ( 6,229円 ) | 6日目 |
5,569円 ( 6,126円 ) | 6日目 |
6,145円 ( 6,760円 ) | 6日目 |
5,710円 ( 6,281円 ) | 6日目 |
5,943円 ( 6,537円 ) | 9日目 |
5,943円 ( 6,537円 ) | 6日目 |
6,177円 ( 6,795円 ) | 6日目 |
4,828円 ( 5,311円 ) | 6日目 |
5,049円 ( 5,554円 ) | 6日目 |
5,188円 ( 5,707円 ) | 6日目 |
5,422円 ( 5,964円 ) | 6日目 |
5,610円 ( 6,171円 ) | 6日目 |
5,843円 ( 6,427円 ) | 6日目 |
6,357円 ( 6,993円 ) | 6日目 |
6,590円 ( 7,249円 ) | 6日目 |
6,498円 ( 7,148円 ) | 6日目 |
6,731円 ( 7,404円 ) | 6日目 |
6,550円 ( 7,205円 ) | 6日目 |
6,783円 ( 7,461円 ) | 6日目 |
11,554円 ( 12,709円 ) | 6日目 |
5,686円 ( 6,255円 ) | 6日目 |
5,656円 ( 6,222円 ) | 6日目 |
5,616円 ( 6,178円 ) | 6日目 |
5,848円 ( 6,433円 ) | 6日目 |
6,336円 ( 6,970円 ) | 6日目 |
6,217円 ( 6,839円 ) | 6日目 |
6,365円 ( 7,002円 ) | 6日目 |
6,597円 ( 7,257円 ) | 6日目 |
6,504円 ( 7,154円 ) | 5日目 |
6,737円 ( 7,411円 ) | 6日目 |
6,544円 ( 7,198円 ) | 6日目 |
6,778円 ( 7,456円 ) | 6日目 |
6,965円 ( 7,662円 ) | 6日目 |
7,199円 ( 7,919円 ) | 6日目 |
7,439円 ( 8,183円 ) | 6日目 |
7,674円 ( 8,441円 ) | 6日目 |
7,807円 ( 8,588円 ) | 6日目 |
8,041円 ( 8,845円 ) | 6日目 |
6,637円 ( 7,301円 ) | 6日目 |
7,214円 ( 7,935円 ) | 6日目 |
7,207円 ( 7,928円 ) | 6日目 |
7,059円 ( 7,765円 ) | 6日目 |
10,517円 ( 11,569円 ) | 6日目 |
7,386円 ( 8,125円 ) | 6日目 |
7,299円 ( 8,029円 ) | 6日目 |
7,627円 ( 8,390円 ) | 6日目 |
7,479円 ( 8,227円 ) | 6日目 |
7,807円 ( 8,588円 ) | 6日目 |
7,719円 ( 8,491円 ) | 6日目 |
8,047円 ( 8,852円 ) | 6日目 |
8,281円 ( 9,109円 ) | 6日目 |
8,607円 ( 9,468円 ) | 6日目 |
9,064円 ( 9,970円 ) | 19日目 |
8,888円 ( 9,777円 ) | 6日目 |
詳細情報
基本情報
コンパクトな装置設計が可能のCQSKシリーズ。
【特長】
・設計しやすい角形ボディ形状
・自由に選べるオートスイッチ取付方向
・2タイプのシリンダ取付が可能
・高い不回転精度ロッド回り止め形
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
SMC社の薄形シリンダ コンパクトタイプ／標準形：複動・片ロッドです。全長を薄くした角形タイプで、オートスイッチを3面または4面取付可能です。オートスイッチ取付時、本体からのはみ出しがありません。取付寸法は本商品シリーズと互換があります。
SMC
薄形シリンダ コンパクトタイプ 標準形 単動 片ロッド CQSシリーズ
同商品タイプの標準形：単動形です。押し引きのどちらかは空気で操作、戻しは内蔵の弾性体で使用します。用途にあわせて比較検討可能です。
薄形シリンダ コンパクトタイプ ロッド回り止め形 複動 片ロッド CQSKシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
QCQSシリーズのシリンダにオートスイッチを付けたい。
品番が成り立たないと言われるケースがあるが、注意する点は何か？
品番が成り立たないと言われるケースがあるが、注意する点は何か？
A
オートスイッチを付けるためには、シリンダのピストン部に磁石を内蔵した CDQS□タイプが必要です。
またオートスイッチ取付可能最小ストロークがあり、スイッチの品番やリード線取出方向により、型式が成り立つCDQS□の最小ストロークを規定しています。
注）オートスイッチがシリンダボディ端面からの飛び出し、リード線曲げスペースに支障がない場合は、下記の( )ストロークでスイッチの取付が可能です。その際はCDQS□シリンダとオートスイッチを別手配してください。
またオートスイッチ取付可能最小ストロークがあり、スイッチの品番やリード線取出方向により、型式が成り立つCDQS□の最小ストロークを規定しています。
注）オートスイッチがシリンダボディ端面からの飛び出し、リード線曲げスペースに支障がない場合は、下記の( )ストロークでスイッチの取付が可能です。その際はCDQS□シリンダとオートスイッチを別手配してください。
