薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
- 通常単価(税別)
- 2,420円～41,850円特別価格
- 税込単価
- 2,662円～46,035円特別価格
通常出荷日：在庫品1日目～39日目一部当日出荷可能
全長を薄くした角形タイプでオートスイッチ取付が3面または4面取付可能。オートスイッチ取付時本体からのは...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が41,964型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
標準形（通し穴・両端タップ共通）/CQSB、CDQSB
製品仕様
商品イメージ
| チューブ内径（mm） | 12 | 16 | 20 | 25 | |
|---|---|---|---|---|---|
| 作動方式 | 複動片ロッド | ||||
| 使用流体 | 空気 | ||||
| 給油 | 不要（無給油） | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 最低使用圧力 | 0.07MPa | 0.05MPa | |||
| 周囲および使用流体温度 | オートスイッチ無の場合-10℃～70℃（ただし凍結なきこと） | ||||
| オートスイッチ付の場合-10℃～60℃（ただし凍結なきこと） | |||||
| クッション | なし、ラバークッション※ | ||||
| ロッド先端ねじ | めねじ | ||||
| ストローク長さの許容差 | 標準ストローク：（0～+1.0mm） ロングストローク：（0～+1.4mm）※ | ||||
| 使用ピストン速度 | 50～500mm/s | ||||
| 許容運動エネルギー J | 標準タイプ | 0.022 | 0.038 | 0.055 | 0.09 |
| ラバークッション付 | 0.043 | 0.075 | 0.11 | 0.18 | |
- ※ ストローク長さの許容差にはダンパの変化量は含みません。
- ※ ロングストロークはラバークッションのみとなります。
構造
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | シリンダチューブ | アルミニウム合金 | 硬質アルマイト |
| 2 | カラー | アルミニウム合金 | アルマイト |
| 3 | ピストン | アルミニウム合金 | - |
| 4 | ピストンロッド | ステンレス鋼 | - |
| 5 | 止め輪 | 炭素工具鋼 | りん酸塩被膜 |
| 6 | ロッド先端ナット | 炭素鋼 | 亜鉛クロメート |
| 7 | スイッチ付用スペーサ | アルミニウム合金 | クロメート |
| 8 | ダンパA | ウレタン | - |
| 9 | ダンパB | ウレタン | - |
| 10 | 底板 | アルミニウム合金 | アルマイト |
| 11 | カラー | アルミニウム合金 | アルマイト |
| 12 | ブッシュ | 焼結含油合金 | - |
| 13 | ウェアリング | 樹脂 | - |
| 14 | 磁石 | - | - |
| 15 | インローリング | アルミニウム合金 | アルマイト |
| ※16 | ロッドパッキン | NBR | - |
| ※17 | ピストンパッキン | NBR | - |
| ※18 | チューブガスケット | NBR | - |
交換部品/パッキンセット（標準形）
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 12 | CQSB12-PS | 上記番号（16）（17）（18）のセット |
| 16 | CQSB16-PS | |
| 20 | CQSB20-PS | |
| 25 | CQSB25-PS |
交換部品/パッキンセット（ロングストロークタイプ）
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 12 | CQSB12-L-PS | 上記番号（16）（17）（18）のセット |
| 16 | CQSB16-L-PS | |
| 20 | CQSB20-L-PS | |
| 25 | CQSB25-L-PS |
- ※ パッキンセットは、（16）、（17）、（18）が1セットとなっておりますので各チューブ内径の手配番号にて手配してください。（ロングストロークタイプはチューブガスケットが2ヶ付）
- ※ パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番：GR-S-010（10g）
規格表
ロッド先端おねじ
| チューブ内径 （mm） | B1 | C1 | H1 | 標準ストローク | ロングストローク | MM | X |
|---|---|---|---|---|---|---|---|
| L1 | L1 | ||||||
| 12 | 8 | 9 | 4 | 14 | 24 | M5×0.8 | 10.5 |
| 16 | 10 | 10 | 5 | 15.5 | 25.5 | M6×1.0 | 12 |
| 20 | 13 | 12 | 5 | 18.5 | 28.5 | M8×1.25 | 14 |
| 25 | 17 | 15 | 6 | 22.5 | 32.5 | M10×1.25 | 17.5 |
ヘッド側インロー付の場合
| チューブ内径 （mm） | G | Th9 |
|---|---|---|
| 12 | 1.5 | 15（-0.043～0） |
| 16 | 1.5 | 20（-0.052～0） |
| 20 | 2 | 13（-0.043～0） |
| 25 | 2 | 15（-0.043～0） |
- ※ ヘッド側インロー付は、標準ストロークのみの対応となります。
- ※ ロッド側インロー付は、オプション仕様となります。（型式は末尾に-XC36を追加してください。）ただし、ロングストロークは、Φ12（直径12mm）、Φ16（直径16mm）のみ対応となります。
標準形
| チューブ内径 （mm） | 標準ストローク範囲 （mm） | 標準ストローク | ロングストローク範囲 （mm） | ロングストローク | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| オートスイッチなし | オートスイッチ付 | オートスイッチなし・付 | ||||||||||||
| A | B | F | L | A | B | F | L | A | B | F | L | |||
| 12 | 5～30 | 20.5 | 17 | 5 | 3.5 | 25.5 | 22 | 5 | 3.5 | 35～200 | 45.5 | 32 | 7.5 | 13.5 |
| 16 | 5～30 | 20.5 | 17 | 5 | 3.5 | 25.5 | 22 | 5 | 3.5 | 35～200 | 45.5 | 32 | 7.5 | 13.5 |
| 20 | 5～50 | 24 | 19.5 | 5.5 | 4.5 | 34 | 29.5 | 5.5 | 4.5 | 75～200 | 55.5 | 41 | 8 | 14.5 |
| 25 | 5～50 | 27.5 | 22.5 | 5.5 | 5 | 37.5 | 32.5 | 5.5 | 5 | 75～300 | 59 | 44 | 9 | 15 |
| チューブ内径 （mm） | C | D | E | H | I | K | M | N | OA | OB | Q | RA | RB | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 6 | 6 | 25 | M3×0.5 | 32 | 5 | 15.5 | 3.5 | M4×0.7 | 6.5 | 7.5 | 7 | 4 | 0.5 |
| 16 | 8 | 8 | 29 | M4×0.7 | 38 | 6 | 20 | 3.5 | M4×0.7 | 6.5 | 7.5 | 7 | 4 | 0.5 |
| 20 | 7 | 10 | 36 | M5×0.8 | 47 | 8 | 25.5 | 5.4 | M6×1.0 | 9 | 8 | 10 | 7 | 1 |
| 25 | 12 | 12 | 40 | M6×1.0 | 52 | 10 | 28 | 5.4 | M6×1.0 | 9 | 9 | 10 | 7 | 1 |
- ※ 標準形/Φ12（直径12mm）、Φ16（直径16mm）の5ストローク、Φ20（直径20mm）の5～15ストローク、Φ25（直径25mm）の5、10ストロークおよびオートスイッチ付磁石内蔵/Φ20（直径20mm）の5ストロークは通しねじになります。
- ※ ラバークッション付も同一寸法になります。
選定サポート情報

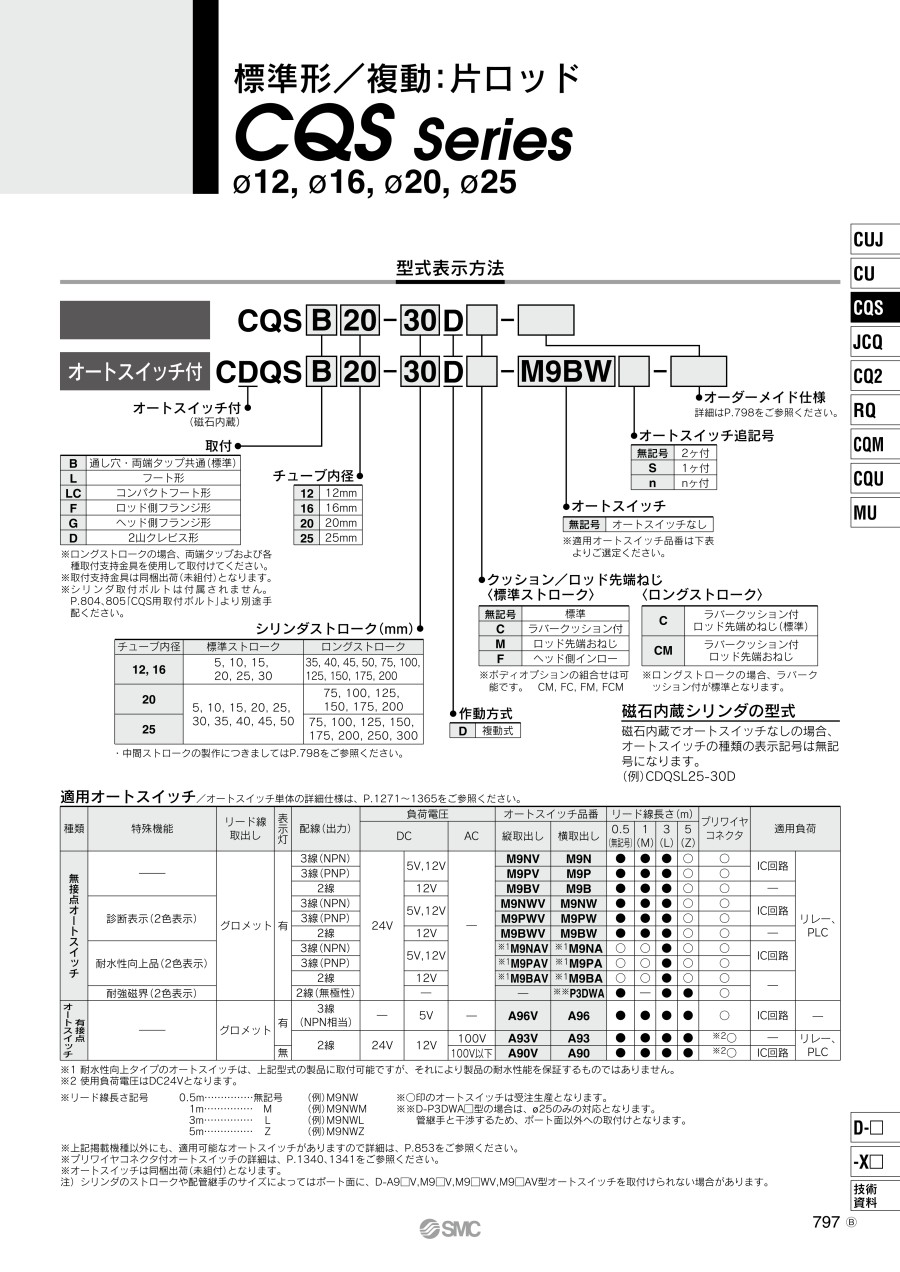

型式表示方法
型番例
製品仕様
| 表示記号 | 仕様/内容 |
|---|---|
| -X271 | シール用パッキン材質フッ素ゴム仕様 |
| -X525 | 可変行程押出し調整形（-XC8）のロングストローク |
| -X526 | 可変行程引込み調整形（-XC9）のロングストローク |
| -X1876 | シリンダチューブヘッド側端面凹形状インロー付タイプ |
製品仕様
| 表示記号 | 仕様/内容 |
|---|---|
| -XB6 | 耐熱シリンダ（-10～150℃）オートスイッチ無のみ |
| -XB7 | 耐寒シリンダ（-40～70℃）オートスイッチ無のみ |
| -XB9 | 低速シリンダ（10～50mm/s） |
| -XB10 | 中間ストローク（専用ボディー使用） |
| -XB13 | 低速シリンダ（5～50mm/s） |
| -XC6 | ピストンロッド、止め輪、ロッド先端ナットの材質ステンレス鋼 |
| -XC8 | 可変行程シリンダ/押出し調整形 |
| -XC9 | 可変行程シリンダ/引込み調整形 |
| -XC36 | ロッド側インロー付 |
| -XC85 | 食品機械用グリース仕様 |
| -XC92 | 耐粉体アクチュエータ |
製品仕様
製品仕様
製品仕様
製品仕様
製品仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,788円 ( 3,067円 ) | 19日目 |
3,433円 ( 3,776円 ) | 19日目 |
3,004円 ( 3,304円 ) | 19日目 |
2,700円 ( 2,970円 ) | 19日目 |
3,720円 ( 4,092円 ) | 19日目 |
3,660円 ( 4,026円 ) | 19日目 |
3,004円 ( 3,304円 ) | 19日目 |
2,700円 ( 2,970円 ) | 19日目 |
3,431円 ( 3,774円 ) | 19日目 |
3,660円 ( 4,026円 ) | 19日目 |
2,701円 ( 2,971円 ) | 19日目 |
2,929円 ( 3,222円 ) | 19日目 |
2,700円 ( 2,970円 ) | 19日目 |
3,431円 ( 3,774円 ) | 19日目 |
3,660円 ( 4,026円 ) | 19日目 |
2,929円 ( 3,222円 ) | 19日目 |
2,896円 ( 3,186円 ) | 在庫品1日目当日出荷可能 |
4,116円 ( 4,528円 ) | 6日目 |
3,842円 ( 4,226円 ) | 6日目 |
4,665円 ( 5,132円 ) | 6日目 |
9,398円 ( 10,338円 ) | 19日目 |
8,035円 ( 8,839円 ) | 19日目 |
4,390円 ( 4,829円 ) | 6日目 |
4,932円 ( 5,425円 ) | 19日目 |
4,932円 ( 5,425円 ) | 19日目 |
9,094円 ( 10,003円 ) | 19日目 |
7,732円 ( 8,505円 ) | 19日目 |
4,939円 ( 5,433円 ) | 6日目 |
4,751円 ( 5,226円 ) | 6日目 |
4,477円 ( 4,925円 ) | 6日目 |
6,811円 ( 7,492円 ) | 6日目 |
7,360円 ( 8,096円 ) | 6日目 |
6,904円 ( 7,594円 ) | 6日目 |
7,542円 ( 8,296円 ) | 6日目 |
8,594円 ( 9,453円 ) | 在庫品1日目当日出荷可能 |
13,036円 ( 14,340円 ) | 19日目 |
10,157円 ( 11,173円 ) | 19日目 |
10,610円 ( 11,671円 ) | 19日目 |
8,639円 ( 9,503円 ) | 6日目 |
13,643円 ( 15,007円 ) | 19日目 |
6,002円 ( 6,602円 ) | 在庫品1日目当日出荷可能 |
11,041円 ( 12,145円 ) | 19日目 |
8,269円 ( 9,096円 ) | 19日目 |
8,857円 ( 9,743円 ) | 在庫品1日目当日出荷可能 |
5,533円 ( 6,086円 ) | 6日目 |
5,395円 ( 5,935円 ) | 6日目 |
7,223円 ( 7,945円 ) | 19日目 |
11,745円 ( 12,920円 ) | 6日目 |
7,223円 ( 7,945円 ) | 6日目 |
9,187円 ( 10,106円 ) | 6日目 |
5,944円 ( 6,538円 ) | 6日目 |
7,510円 ( 8,261円 ) | 19日目 |
8,091円 ( 8,900円 ) | 6日目 |
10,788円 ( 11,867円 ) | 6日目 |
8,874円 ( 9,761円 ) | 19日目 |
13,036円 ( 14,340円 ) | 19日目 |
8,639円 ( 9,503円 ) | 6日目 |
9,398円 ( 10,338円 ) | 19日目 |
11,217円 ( 12,339円 ) | 19日目 |
5,669円 ( 6,236円 ) | 6日目 |
詳細情報
基本情報
全長を薄くした角形タイプでオートスイッチ取付が3面または4面取付可能。
オートスイッチ取付時本体からのはみ出しがないコンパクトシリンダ。
【特長】
・設計しやすい角形ボディ形状
・自由に選べるオートスイッチ取付方向
・2タイプのシリンダ取付が可能
・コンパクトフート形金具を新たに追加。コンパクトフート形金具幅をシリンダ幅と同寸法にし、全幅最大43％削減（Φ12の場合）
・設置スペースのコンパクト化が可能
・底面⇔シリンダ中心までの高さを従来品との互換性があります
・2山クレビス用受金具を新たに追加。揺動角度最大100°（Φ12、Φ16の場合）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC

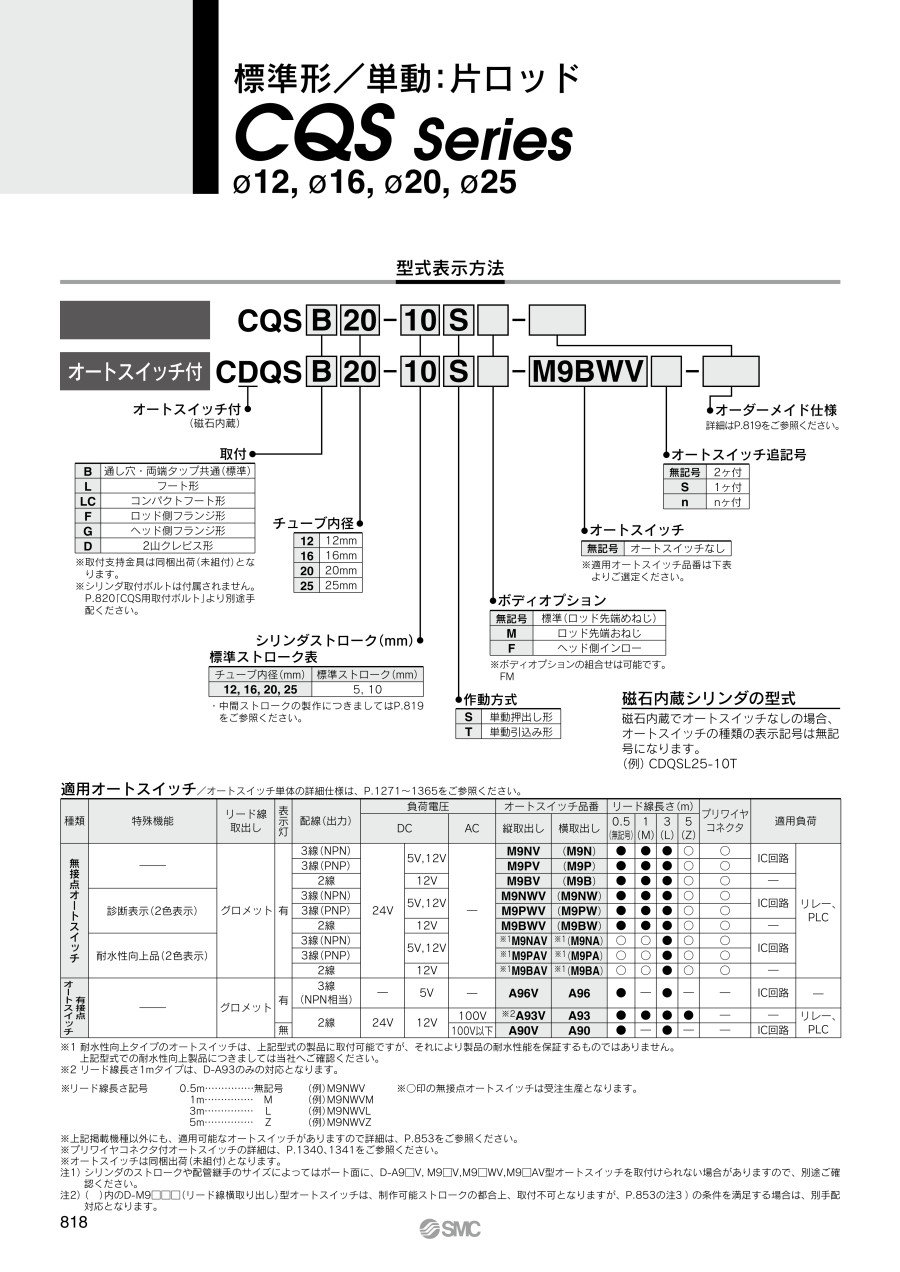

薄形シリンダ コンパクトタイプ 標準形 単動 片ロッド CQSシリーズ
同商品タイプの標準形：単動形です。押し引きのどちらかは空気で操作、戻しは内蔵の弾性体で使用します。用途にあわせて比較検討可能です。
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズのレビュー
スライドの駆動
5
5.02021/07/06
スペースを気にしながら設計する際には私の中では定番品となっています。オートスイッチの取付位置も自由度があり、信頼性も高い...もっと読む
2人が参考にしています。
設備に
5
5.02018/10/19
溶接用治具にてワークをクランプするための部位に使用しています。取り付けスペースの関係で都度、さまざまなサイズを選定利用し...もっと読む
2人が参考にしています。
既存生産設備の改良時に使用しています
5
5.02022/01/25
既存の生産設備の中で上下する装置の改良時に使用しています。当社では重量物で搬送スピードが遅い時は、この商品のクッションな...もっと読む
0人が参考にしています。
搬送コンベアのストッパー
5
5.02021/05/06
搬送コンベアでの製品位置決めストッパーの修理部材として使用。
品揃えがあるため、装置内の同一パーツがそのまま交換でき、楽...もっと読む
0人が参考にしています。
生産設備付帯部品として使用
5
5.02019/11/26
生産用治具にてワークのクランプ用途で使用しています。治具内実装環境や、ワークの形状、クランプ形態等各種の要素を考慮し種々...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QCQSシリーズのシリンダにオートスイッチを付けたい。
品番が成り立たないと言われるケースがあるが、注意する点は何か？
品番が成り立たないと言われるケースがあるが、注意する点は何か？
A
オートスイッチを付けるためには、シリンダのピストン部に磁石を内蔵した CDQS□タイプが必要です。
またオートスイッチ取付可能最小ストロークがあり、スイッチの品番やリード線取出方向により、型式が成り立つCDQS□の最小ストロークを規定しています。
注）オートスイッチがシリンダボディ端面からの飛び出し、リード線曲げスペースに支障がない場合は、下記の( )ストロークでスイッチの取付が可能です。その際はCDQS□シリンダとオートスイッチを別手配してください。
またオートスイッチ取付可能最小ストロークがあり、スイッチの品番やリード線取出方向により、型式が成り立つCDQS□の最小ストロークを規定しています。
注）オートスイッチがシリンダボディ端面からの飛び出し、リード線曲げスペースに支障がない場合は、下記の( )ストロークでスイッチの取付が可能です。その際はCDQS□シリンダとオートスイッチを別手配してください。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
エアシリンダカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
4.5通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
ガイド付薄形シリンダ MGPシリーズ
4.6通常価格(税別)：13,126円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
ガイド付シリンダ
4.2通常価格(税別)：12,230円～
通常出荷日:当日出荷可能在庫品1日目～
SMC
薄形シリンダ コンパクトタイプ 標準形 複動 片ロッド CQSシリーズ
4.9通常価格(税別)：2,420円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
薄型シリンダ
4.2通常価格(税別)：3,110円～
通常出荷日:当日出荷可能在庫品1日目
コガネイ
薄型シリンダ Cシリーズ
4.5通常価格(税別)：2,772円～
通常出荷日:当日出荷可能在庫品1日目～
コガネイ
一般型 スリムシリンダ DA・DV・SAシリーズ
4.4通常価格(税別)：4,431円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
エアシリンダ ペン型複動タイプ
4.2通常価格(税別)：2,250円～
通常出荷日:当日出荷可能在庫品1日目
SMC
エアシリンダ標準形：複動・片ロッド/CJ2シリーズ
5通常価格(税別)：1,923円～
通常出荷日:当日出荷可能在庫品1日目～
