タッチコネクターFUJI メイルランティ（樹脂）
- 通常単価(税別)
- 340円～627円
- 税込単価
- 374円～690円
軽量を求められるエア配管用ワンタッチ継手。【特長】・回転ロックリングを採用し、...
詳細情報を確認する- 本体材質
- ポリアセタール
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ねじ取付 分岐
- ねじ取付 分岐接続
- メイルランティ
- 種類
- タッチコネクター
未確定：候補が17型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |

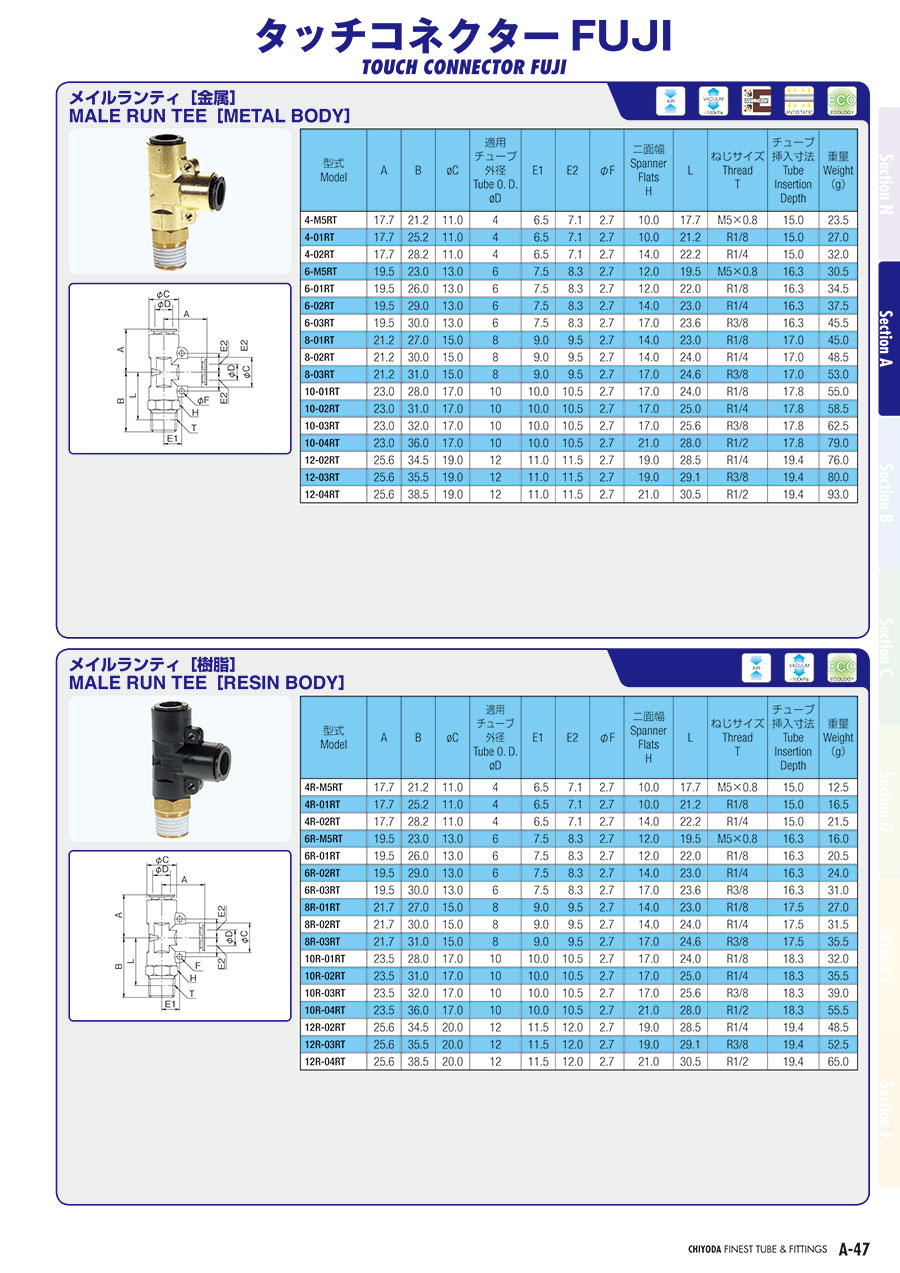

規格表
| 型式 | A | B | φC | 適用チューブ外径O. D. φD | E1 | E2 | φF | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-M5RT | 17.7 | 21.2 | 11.0 | 4 | 6.5 | 7.1 | 2.7 | 10.0 | 17.7 | M5×0.8 | 15.0 | 12.5 |
| 4R-01RT | 17.7 | 25.2 | 11.0 | 4 | 6.5 | 7.1 | 2.7 | 10.0 | 21.2 | R1/8 | 15.0 | 16.5 |
| 4R-02RT | 17.7 | 28.2 | 11.0 | 4 | 6.5 | 7.1 | 2.7 | 14.0 | 22.2 | R1/4 | 15.0 | 21.5 |
| 6R-M5RT | 19.5 | 23.0 | 13.0 | 6 | 7.5 | 8.3 | 2.7 | 12.0 | 19.5 | M5×0.8 | 16.3 | 16.0 |
| 6R-01RT | 19.5 | 26.0 | 13.0 | 6 | 7.5 | 8.3 | 2.7 | 12.0 | 22.0 | R1/8 | 16.3 | 20.5 |
| 6R-02RT | 19.5 | 29.0 | 13.0 | 6 | 7.5 | 8.3 | 2.7 | 14.0 | 23.0 | R1/4 | 16.3 | 24.0 |
| 6R-03RT | 19.5 | 30.0 | 13.0 | 6 | 7.5 | 8.3 | 2.7 | 17.0 | 23.6 | R3/8 | 16.3 | 31.0 |
| 8R-01RT | 21.7 | 27.0 | 15.0 | 8 | 9.0 | 9.5 | 2.7 | 14.0 | 23.0 | R1/8 | 17.5 | 27.0 |
| 8R-02RT | 21.7 | 30.0 | 15.0 | 8 | 9.0 | 9.5 | 2.7 | 14.0 | 24.0 | R1/4 | 17.5 | 31.5 |
| 8R-03RT | 21.7 | 31.0 | 15.0 | 8 | 9.0 | 9.5 | 2.7 | 17.0 | 24.6 | R3/8 | 17.5 | 35.5 |
| 10R-01RT | 23.5 | 28.0 | 17.0 | 10 | 10.0 | 10.5 | 2.7 | 17.0 | 24.0 | R1/8 | 18.3 | 32.0 |
| 10R-02RT | 23.5 | 31.0 | 17.0 | 10 | 10.0 | 10.5 | 2.7 | 17.0 | 25.0 | R1/4 | 18.3 | 35.5 |
| 10R-03RT | 23.5 | 32.0 | 17.0 | 10 | 10.0 | 10.5 | 2.7 | 17.0 | 25.6 | R3/8 | 18.3 | 39.0 |
| 10R-04RT | 23.5 | 36.0 | 17.0 | 10 | 10.0 | 10.5 | 2.7 | 21.0 | 28.0 | R1/2 | 18.3 | 55.5 |
| 12R-02RT | 25.6 | 34.5 | 20.0 | 12 | 11.5 | 12.0 | 2.7 | 19.0 | 28.5 | R1/4 | 19.4 | 48.5 |
| 12R-03RT | 25.6 | 35.5 | 20.0 | 12 | 11.5 | 12.0 | 2.7 | 19.0 | 29.1 | R3/8 | 19.4 | 52.5 |
| 12R-04RT | 25.6 | 38.5 | 20.0 | 12 | 11.5 | 12.0 | 2.7 | 21.0 | 30.5 | R1/2 | 19.4 | 65.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
340円 ( 374円 ) | 4日目 |
364円 ( 400円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
367円 ( 404円 ) | 4日目 |
363円 ( 399円 ) | 6日目 |
429円 ( 472円 ) | 6日目 |
413円 ( 454円 ) | 6日目 |
412円 ( 453円 ) | 6日目 |
417円 ( 459円 ) | 6日目 |
508円 ( 559円 ) | 6日目 |
502円 ( 552円 ) | 4日目 |
481円 ( 529円 ) | 6日目 |
572円 ( 629円 ) | 4日目 |
546円 ( 601円 ) | 6日目 |
546円 ( 601円 ) | 4日目 |
627円 ( 690円 ) | 6日目 |
595円 ( 655円 ) | 6日目 |
詳細情報
基本情報
軽量を求められるエア配管用ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・樹脂ボディを採用し、金属タイプに比べ軽量。
・別売りの表示リングを装着すれば、配管の識別が容易。
【用途】
・ロボット配管などの稼働部での配管に最適。
・軽量化が求められる機械に。
商品担当おすすめ
タッチコネクターFUJI メイルランティ（樹脂）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qエアの圧力はどのくらいまで使用出来ますか？
A
1MPaまでです。
