千代田通商

タッチコネクターFUJI メイルブランチティ（樹脂）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 336円～565円

税込単価: 370円～622円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

軽量を求められるエア配管用ワンタッチ継手。【特長】・回転ロックリングを採用し、...

本体材質
ポリアセタール
ねじ部材質
C3604(黄銅）
シール材材質
NBR（ニトリルゴム）
周囲温度 (℃)
-5::60
使用流体
圧縮空気(真空含む)
継手種類
ねじ取付分岐
ねじ取付分岐接続
メイルブランチティ
種類
タッチコネクター

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	圧縮空気	真空
使用温度範囲	-5～60℃	-5～60℃
最高使用圧力	1MPa	-100kPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 凍結無き事。

材質

主要部品材質図

Part NO.	部品名	材質
（1）	本体金属部ニップルタイプその他樹脂部	C3604（黄銅）亜鉛合金（黄銅メッキ）ポリアセタール
（2）	メイルアダプター	C3604（黄銅）
（3）	ロックリング	リン青銅
（4）	リリースリング	亜鉛合金（ニッケルメッキ黒色）
（5）	ストップリング	SUS（ステンレス）
（6）	Oリング	NBR（ニトリルゴム）

規格表

型式	A	B	φC	適用チューブ外径O. D. φD	E1	E2	φF	二面幅 H	L	ねじサイズ T	チューブ挿入寸法	重量（g）
4R-M5MT	17.7	21.0	11.0	4	7.1	6.5	2.7	10.0	17.5	M5×0.8	15.0	12.5
4R-01MT	17.7	25.0	11.0	4	7.1	6.5	2.7	10.0	21.0	R1/8	15.0	16.0
4R-02MT	17.7	28.0	11.0	4	7.1	6.5	2.7	14.0	22.0	R1/4	15.0	21.0
6R-M5MT	19.5	23.0	13.0	6	8.3	7.5	2.7	12.0	19.5	M5×0.8	16.3	16.0
6R-01MT	19.5	26.0	13.0	6	8.3	7.5	2.7	12.0	22.0	R1/8	16.3	20.5
6R-02MT	19.5	29.0	13.0	6	8.3	7.5	2.7	14.0	23.0	R1/4	16.3	23.5
6R-03MT	19.5	30.0	13.0	6	8.3	7.5	2.7	17.0	23.6	R3/8	16.3	31.0
8R-01MT	21.7	27.0	15.0	8	9.5	9.0	2.7	14.0	23.0	R1/8	17.5	27.0
8R-02MT	21.7	30.0	15.0	8	9.5	9.0	2.7	14.0	24.0	R1/4	17.5	31.5
8R-03MT	21.7	31.0	15.0	8	9.5	9.0	2.7	17.0	24.6	R3/8	17.5	35.5
10R-01MT	23.5	28.0	17.0	10	10.5	10.0	2.7	17.0	24.0	R1/8	18.3	32.0
10R-02MT	23.5	31.0	17.0	10	10.5	10.0	2.7	17.0	25.0	R1/4	18.3	35.5
10R-03MT	23.5	32.0	17.0	10	10.5	10.0	2.7	17.0	25.6	R3/8	18.3	40.0
10R-04MT	23.5	36.0	17.0	10	10.5	10.0	2.7	21.0	28.0	R1/2	18.3	55.5
12R-02MT	25.6	34.5	20.0	12	12.0	11.5	2.7	19.0	28.5	R1/4	19.4	48.5
12R-03MT	25.6	35.5	20.0	12	12.0	11.5	2.7	19.0	29.1	R3/8	19.4	52.5
12R-04MT	25.6	38.5	20.0	12	12.0	11.5	2.7	21.0	30.5	R1/2	19.4	64.5

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじサイズT

最小発注数量

4	R1/8	1個
4	R1/4	1個
4	M5X0.8	1個
6	R1/8	1個
6	R1/4	1個
6	R3/8	1個
6	M5X0.8	1個
8	R1/8	1個
8	R1/4	1個
8	R3/8	1個
10	R1/8	1個
10	R1/4	1個
10	R3/8	1個
10	R1/2	1個
12	R1/4	1個
12	R3/8	1個
12	R1/2	1個

通常単価(税別) (税込単価)	通常出荷日

336円 ( 370円 )	6日目
364円 ( 400円 )	6日目
345円 ( 380円 )	6日目
363円 ( 399円 )	6日目
370円 ( 407円 )	6日目
474円 ( 521円 )	在庫品1日目当日出荷可能
413円 ( 454円 )	4日目
406円 ( 447円 )	6日目
419円 ( 461円 )	6日目
445円 ( 490円 )	6日目
448円 ( 493円 )	6日目
477円 ( 525円 )	6日目
536円 ( 590円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	6日目
490円 ( 539円 )	6日目
490円 ( 539円 )	6日目
565円 ( 622円 )	6日目

詳細情報

基本情報

基本情報

軽量を求められるエア配管用ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・樹脂ボディを採用し、金属タイプに比べ軽量。
・別売りの表示リングを装着すれば、配管の識別が容易。
・オネジ部にはシール加工済み。
【用途】
・ロボット配管などの稼働部での配管に最適。
・軽量化が求められる機械に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

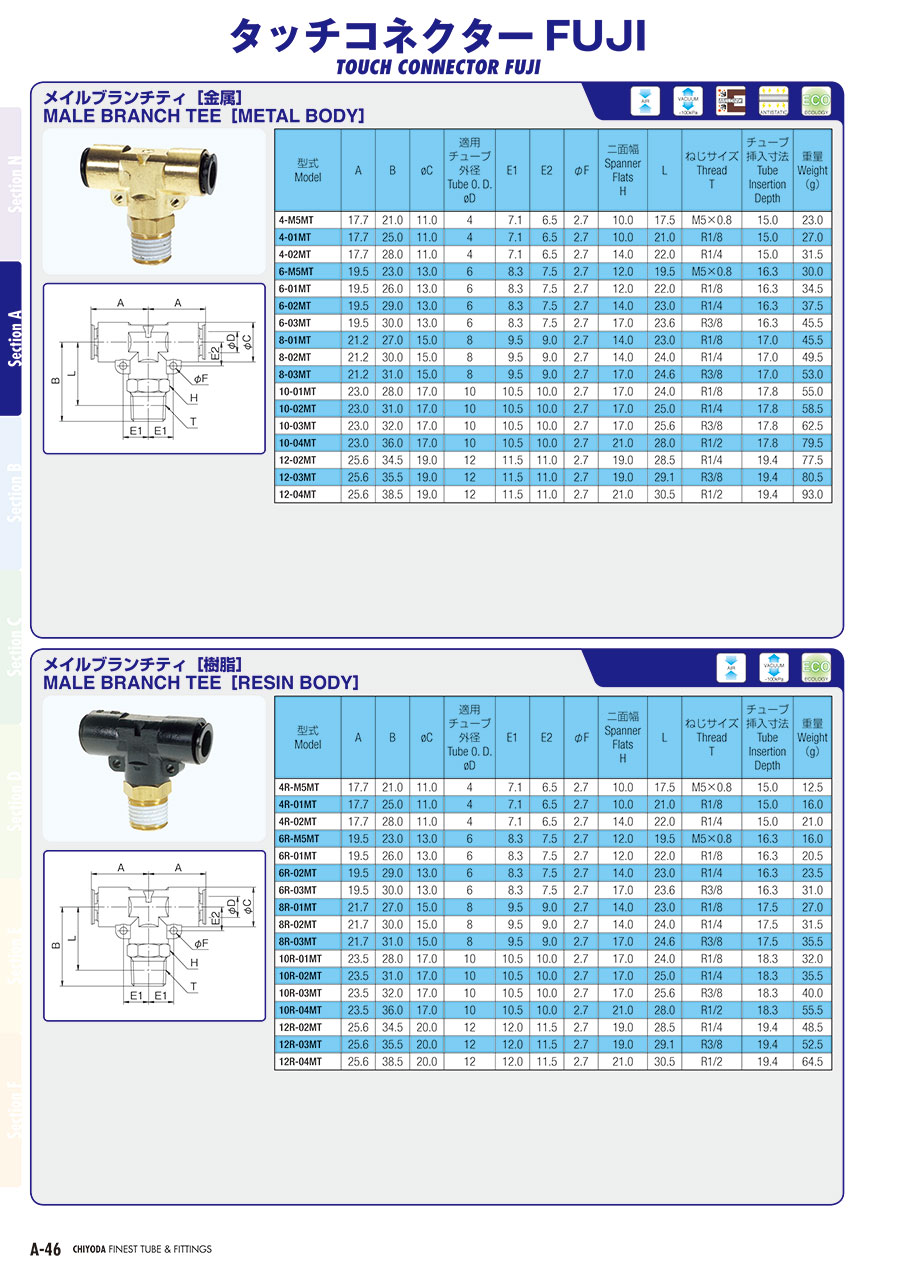

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターFUJI メイルランティ（樹脂）
回転ロックリングタイプです。チューブの回し（回転）切れを防止します。ネジ部シール加工が施されているため、そのまま配管可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターFUJI メイルブランチティ（樹脂）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアの圧力はどのくらいまで使用出来ますか？

1MPaまでです。
