タッチコネクターFUJI ロングメイルエルボ（樹脂）
- 本体材質
- ポリアセタール
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ねじ取付
- ねじ取付 接続
- エルボ
- エルボ
- ロングメイルエルボ
- 種類
- タッチコネクター
未確定：候補が13型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |

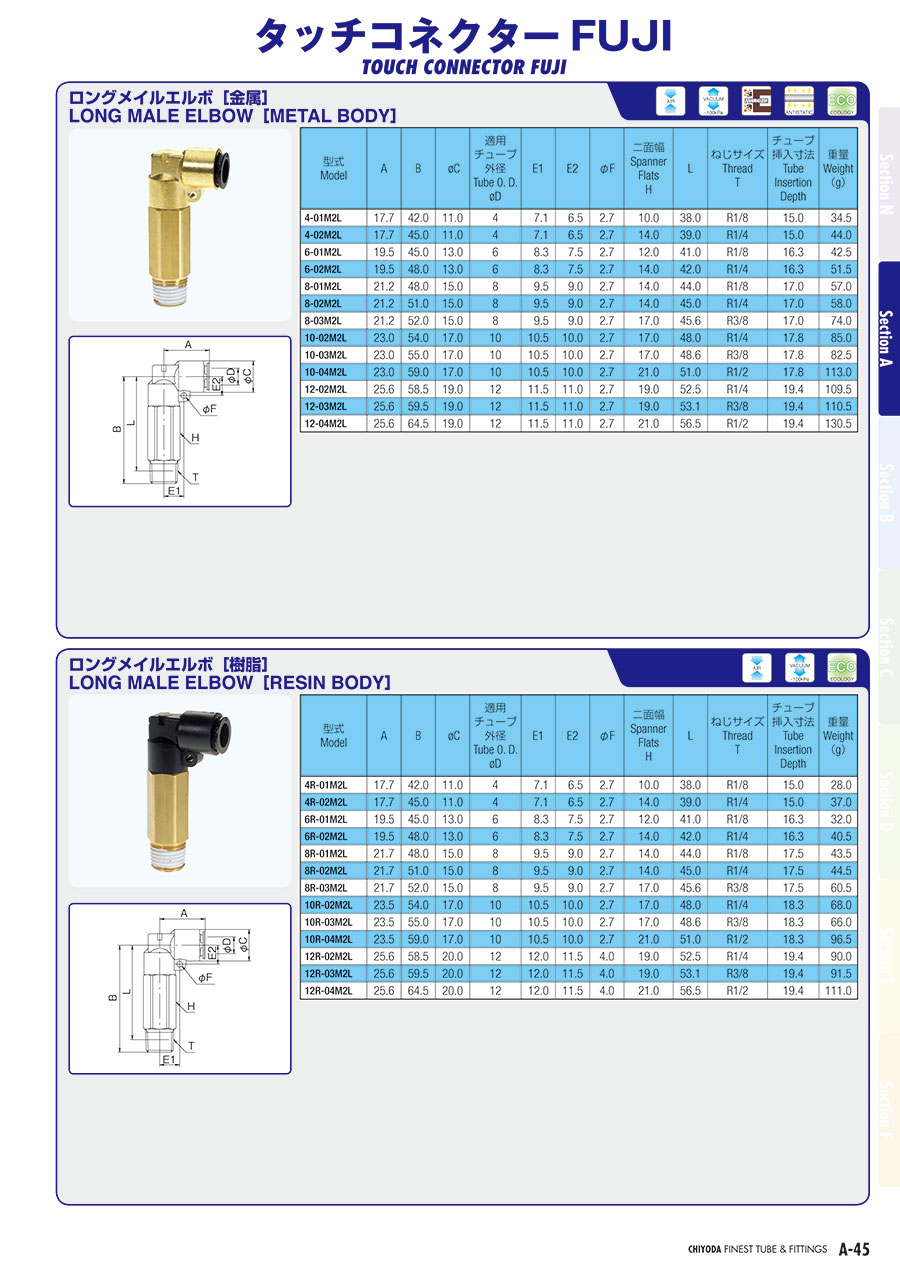

規格表
| 型式 | A | B | φC | 適用チューブ外径 O. D.φD | E1 | E2 | φF | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-01M2L | 17.7 | 42.0 | 11.0 | 4 | 7.1 | 6.5 | 2.7 | 10.0 | 38.0 | R1/8 | 15.0 | 28.0 |
| 4R-02M2L | 17.7 | 45.0 | 11.0 | 4 | 7.1 | 6.5 | 2.7 | 14.0 | 39.0 | R1/4 | 15.0 | 37.0 |
| 6R-01M2L | 19.5 | 45.0 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 12.0 | 41.0 | R1/8 | 16.3 | 32.0 |
| 6R-02M2L | 19.5 | 48.0 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 14.0 | 42.0 | R1/4 | 16.3 | 40.5 |
| 8R-01M2L | 21.7 | 48.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 14.0 | 44.0 | R1/8 | 17.5 | 43.5 |
| 8R-02M2L | 21.7 | 51.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 14.0 | 45.0 | R1/4 | 17.5 | 44.5 |
| 8R-03M2L | 21.7 | 52.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 17.0 | 45.6 | R3/8 | 17.5 | 60.5 |
| 10R-02M2L | 23.5 | 54.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 17.0 | 48.0 | R1/4 | 18.3 | 68.0 |
| 10R-03M2L | 23.5 | 55.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 17.0 | 48.6 | R3/8 | 18.3 | 66.0 |
| 10R-04M2L | 23.5 | 59.0 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 21.0 | 51.0 | R1/2 | 18.3 | 96.5 |
| 12R-02M2L | 25.6 | 58.5 | 20.0 | 12 | 12.0 | 11.5 | 4.0 | 19.0 | 52.5 | R1/4 | 19.4 | 90.0 |
| 12R-03M2L | 25.6 | 59.5 | 20.0 | 12 | 12.0 | 11.5 | 4.0 | 19.0 | 53.1 | R3/8 | 19.4 | 91.5 |
| 12R-04M2L | 25.6 | 64.5 | 20.0 | 12 | 12.0 | 11.5 | 4.0 | 21.0 | 56.5 | R1/2 | 19.4 | 111.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
338円 ( 372円 ) | 4日目 |
399円 ( 439円 ) | 6日目 |
330円 ( 363円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
415円 ( 457円 ) | 4日目 |
468円 ( 515円 ) | 6日目 |
437円 ( 481円 ) | 6日目 |
505円 ( 556円 ) | 6日目 |
581円 ( 639円 ) | 6日目 |
576円 ( 634円 ) | 6日目 |
553円 ( 608円 ) | 6日目 |
594円 ( 653円 ) | 6日目 |
636円 ( 700円 ) | 6日目 |
詳細情報
基本情報
軽量を求められるエア配管用ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・樹脂ボディを採用し、金属タイプに比べ軽量。
・別売りの表示リングを装着すれば、配管の識別が容易。
・オネジ部にはシール加工済み。
【用途】
・ロボット配管などの稼働部での配管に最適。
・軽量化が求められる機械に。
商品担当おすすめ
タッチコネクターFUJI ロングメイルエルボ（樹脂）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qエアの圧力はどのくらいまで使用出来ますか？
A
1MPaまでです。
