千代田通商

タッチコネクターFUJI メイルエルボ（樹脂）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 252円～506円

税込単価: 277円～557円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・選べるボディー、オール金属タイプと樹脂ボディータイプ。オール金属タ...

本体材質
ポリアセタール
ねじ部材質
C3604(黄銅）
シール材材質
NBR（ニトリルゴム）
周囲温度 (℃)
-5::60
使用流体
圧縮空気(真空含む)
継手種類
ねじ取付
ねじ取付接続
エルボ
エルボ
メイルエルボ
種類
タッチコネクター

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報

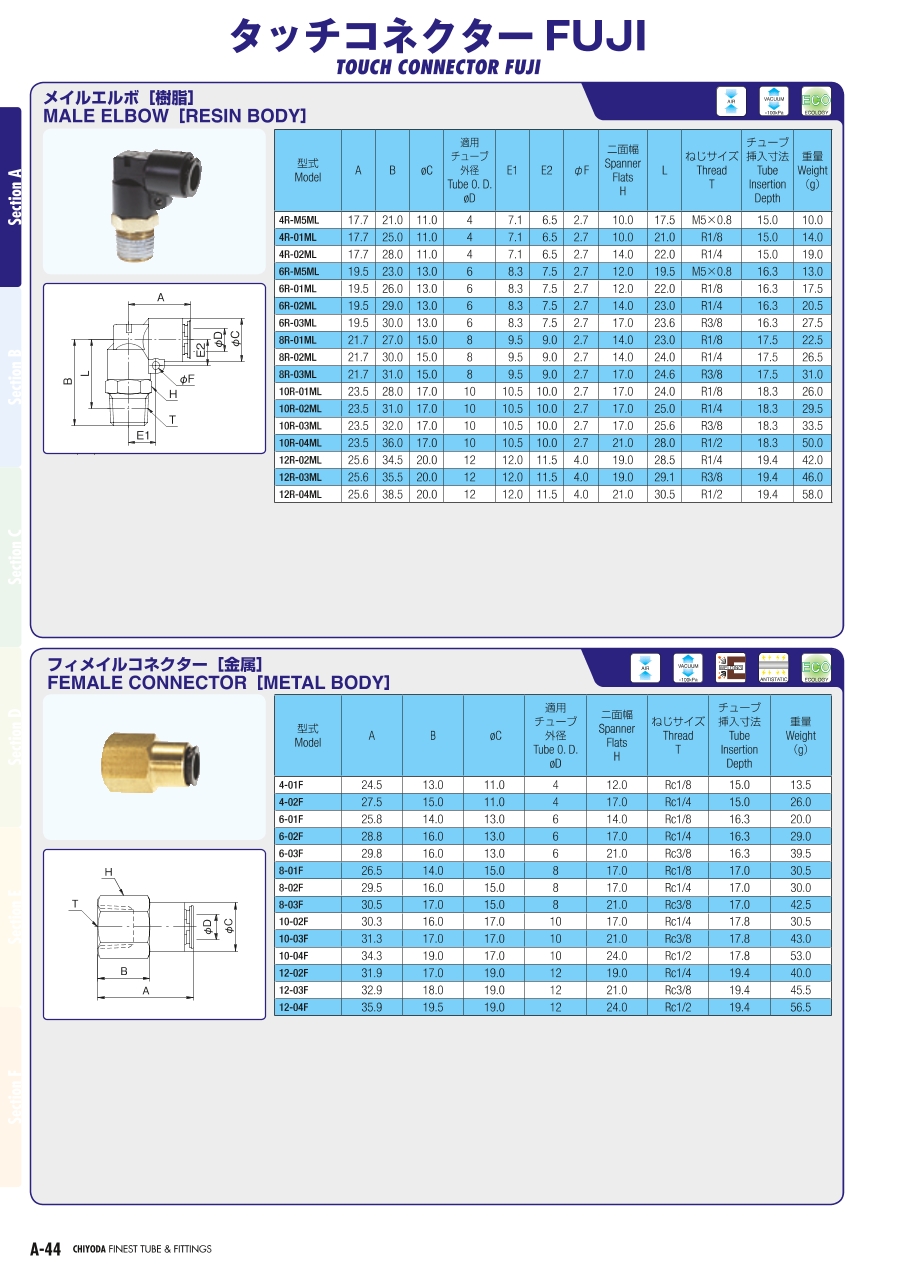

カタログ

商品情報

外形図

製品仕様

外観

使用流体	圧縮空気	真空
使用温度範囲	-5～60℃	-5～60℃
最高使用圧力	1MPa	-100kPa
適用チューブ	TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ）

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 凍結無き事。

材質

主要部品材質図

Part NO.	部品名	材質
（1）	本体金属部ニップルタイプその他樹脂部	C3604（黄銅）亜鉛合金（黄銅メッキ）ポリアセタール
（2）	メイルアダプター	C3604（黄銅）
（3）	ロックリング	リン青銅
（4）	リリースリング	亜鉛合金（ニッケルメッキ黒色）
（5）	ストップリング	SUS（ステンレス）
（6）	Oリング	NBR（ニトリルゴム）

規格表

型番	A	B	φC	適用チューブ外径 φD	E1	E2	φF	二面幅 H	L	ねじサイズ T	チューブ挿入寸法	重量（g）
4R-M5ML	17.7	21.0	11.0	4	7.1	6.5	2.7	10.0	17.5	M5×0.8	15.0	10.0
4R-01ML	17.7	25.0	11.0	4	7.1	6.5	2.7	10.0	21.0	R1/8	15.0	14.0
4R-02ML	17.7	28.0	11.0	4	7.1	6.5	2.7	14.0	22.0	R1/4	15.0	19.0
6R-M5ML	19.5	23.0	13.0	6	8.3	7.5	2.7	12.0	19.5	M5×0.8	16.3	13.0
6R-01ML	19.5	26.0	13.0	6	8.3	7.5	2.7	12.0	22.0	R1/8	16.3	17.5
6R-02ML	19.5	29.0	13.0	6	8.3	7.5	2.7	14.0	23.0	R1/4	16.3	20.5
6R-03ML	19.5	30.0	13.0	6	8.3	7.5	2.7	17.0	23.6	R3/8	16.3	27.5
8R-01ML	21.7	27.0	15.0	8	9.5	9.0	2.7	14.0	23.0	R1/8	17.5	22.5
8R-02ML	21.7	30.0	15.0	8	9.5	9.0	2.7	14.0	24.0	R1/4	17.5	26.5
8R-03ML	21.7	31.0	15.0	8	9.5	9.0	2.7	17.0	24.6	R3/8	17.5	31.0
10R-01ML	23.5	28.0	17.0	10	10.5	10.0	2.7	17.0	24.0	R1/8	18.3	26.0
10R-02ML	23.5	31.0	17.0	10	10.5	10.0	2.7	17.0	25.0	R1/4	18.3	29.5
10R-03ML	23.5	32.0	17.0	10	10.5	10.0	2.7	17.0	25.6	R3/8	18.3	33.5
10R-04ML	23.5	36.0	17.0	10	10.5	10.0	2.7	21.0	28.0	R1/2	18.3	50.0
12R-02ML	25.6	34.5	20.0	12	12.0	11.5	4.0	19.0	28.5	R1/4	19.4	42.0
12R-03ML	25.6	35.5	20.0	12	12.0	11.5	4.0	19.0	29.1	R3/8	19.4	46.0
12R-04ML	25.6	38.5	20.0	12	12.0	11.5	4.0	21.0	30.5	R1/2	19.4	58.0

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじサイズT

最小発注数量

4	R1/8	1個
4	M5X0.8	1個
6	R1/8	1個
6	R1/4	1個
6	R3/8	1個
6	M5X0.8	1個
8	R1/8	1個
8	R1/4	1個
8	R3/8	1個
10	R1/8	1個
10	R1/4	1個
10	R3/8	1個
10	R1/2	1個
12	R1/4	1個
12	R3/8	1個
12	R1/2	1個

通常単価(税別) (税込単価)	通常出荷日

421円 ( 463円 )	6日目
421円 ( 463円 )	6日目
252円 ( 277円 )	在庫品1日目当日出荷可能
263円 ( 289円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
506円 ( 557円 )	6日目
296円 ( 326円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	在庫品1日目当日出荷可能
395円 ( 435円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・選べるボディー、オール金属タイプと樹脂ボディータイプ。
オール金属タイプはハードな環境下で威力抜群。
樹脂ボディータイプ軽量。
・別売の表示リング装着可能。
表示リング装着により、装置間の配管識別が容易。
・回転ロックリングタイプ。
チューブの回し（回転）切れを防止。
・ネジ部シール加工（Rネジ）。
ネジ部シール加工が施されているため、そのまま配管可能。
・ネジ上部の自在性。
エルボ、ブランチティ等のボディーとネジ部は、回転可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターFUJI ロングメイルエルボ（樹脂）
回転ロックリングタイプです。チューブの回し（回転）切れを防止します。ネジ部シール加工が施されているため、そのまま配管可能です。
千代田通商
タッチコネクター FUJI 表示リング
表示リング装着により、装置間の配管識別が容易です。樹脂製でカラーは5色展開です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターFUJI メイルエルボ（樹脂）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアの圧力はどのくらいまで使用出来ますか？

1MPaまでです。
