タッチコネクターFUJI シングルバンジョー（樹脂）
- 通常単価(税別)
- 391円～761円
- 税込単価
- 430円～837円
軽量を求められるエア配管用ワンタッチ継手。【特長】・回転ロックリングを採用し、...
詳細情報を確認する- 本体材質
- ポリアセタール
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 種類
- タッチコネクター
商品情報
外形図
□R-□S1タイプの外形図
□R-□D1タイプの外形図
製品仕様
□R-□S1タイプの外観
□R-□D1タイプの外観
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | -5～+60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part No. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプタ | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |

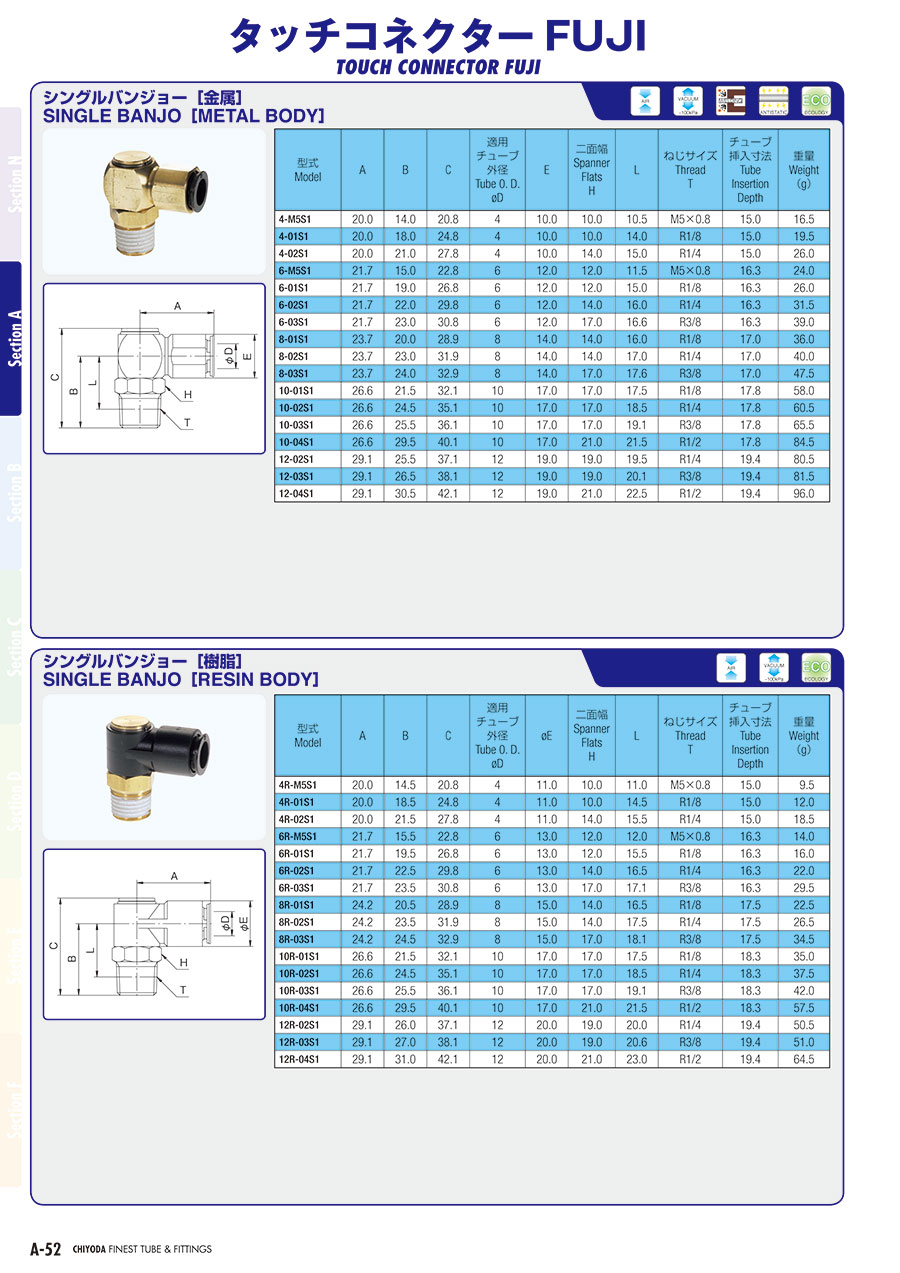

規格表
□R-□S1タイプ
| 型式 | A | B | C | 適用チューブ外径 φD | φE | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| 4R-M5S1 | 20.0 | 14.5 | 20.8 | 4 | 11.0 | 10.0 | 11.0 | M5×0.8 | 15.0 | 9.5 |
| 4R-01S1 | 20.0 | 18.5 | 24.8 | 4 | 11.0 | 10.0 | 14.5 | R1/8 | 15.0 | 12.0 |
| 4R-02S1 | 20.0 | 21.5 | 27.8 | 4 | 11.0 | 14.0 | 15.5 | R1/4 | 15.0 | 18.5 |
| 6R-M5S1 | 21.7 | 15.5 | 22.8 | 6 | 13.0 | 12.0 | 12.0 | M5×0.8 | 16.3 | 14.0 |
| 6R-01S1 | 21.7 | 19.5 | 26.8 | 6 | 13.0 | 12.0 | 15.5 | R1/8 | 16.3 | 16.0 |
| 6R-02S1 | 21.7 | 22.5 | 29.8 | 6 | 13.0 | 14.0 | 16.5 | R1/4 | 16.3 | 22.0 |
| 6R-03S1 | 21.7 | 23.5 | 30.8 | 6 | 13.0 | 17.0 | 17.1 | R3/8 | 16.3 | 29.5 |
| 8R-01S1 | 24.2 | 20.5 | 28.9 | 8 | 15.0 | 14.0 | 16.5 | R1/8 | 17.5 | 22.5 |
| 8R-02S1 | 24.2 | 23.5 | 31.9 | 8 | 15.0 | 14.0 | 17.5 | R1/4 | 17.5 | 26.5 |
| 8R-03S1 | 24.2 | 24.5 | 32.9 | 8 | 15.0 | 17.0 | 18.1 | R3/8 | 17.5 | 34.5 |
| 10R-01S1 | 26.6 | 21.5 | 32.1 | 10 | 17.0 | 17.0 | 17.5 | R1/8 | 18.3 | 35.0 |
| 10R-02S1 | 26.6 | 24.5 | 35.1 | 10 | 17.0 | 17.0 | 18.5 | R1/4 | 18.3 | 37.5 |
| 10R-03S1 | 26.6 | 25.5 | 36.1 | 10 | 17.0 | 17.0 | 19.1 | R3/8 | 18.3 | 42.0 |
| 10R-04S1 | 26.6 | 29.5 | 40.1 | 10 | 17.0 | 21.0 | 21.5 | R1/2 | 18.3 | 57.5 |
| 12R-02S1 | 29.1 | 26.0 | 37.1 | 12 | 20.0 | 19.0 | 20.0 | R1/4 | 19.4 | 50.5 |
| 12R-03S1 | 29.1 | 27.0 | 38.1 | 12 | 20.0 | 19.0 | 20.6 | R3/8 | 19.4 | 51.0 |
| 12R-04S1 | 29.1 | 31.0 | 42.1 | 12 | 20.0 | 21.0 | 23.0 | R1/2 | 19.4 | 64.5 |
□R-□D1タイプ
| 型式 | A | B | C | 適用チューブ外径 φD | φE | 二面幅 H | L | ねじサイズ T | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| 4R-M5D1 | 20.0 | 14.5 | 20.8 | 4 | 11.0 | 10.0 | 11.0 | M5×0.8 | 15.0 | 11.5 |
| 4R-01D1 | 20.0 | 18.5 | 24.8 | 4 | 11.0 | 10.0 | 14.5 | R1/8 | 15.0 | 18.0 |
| 4R-02D1 | 20.0 | 21.5 | 27.8 | 4 | 11.0 | 14.0 | 15.5 | R1/4 | 15.0 | 20.5 |
| 6R-M5D1 | 21.7 | 15.5 | 22.8 | 6 | 13.0 | 12.0 | 12.0 | M5×0.8 | 16.3 | 17.0 |
| 6R-01D1 | 21.7 | 19.5 | 26.8 | 6 | 13.0 | 12.0 | 15.5 | R1/8 | 16.3 | 19.0 |
| 6R-02D1 | 21.7 | 22.5 | 29.8 | 6 | 13.0 | 14.0 | 16.5 | R1/4 | 16.3 | 25.0 |
| 6R-03D1 | 21.7 | 23.5 | 30.8 | 6 | 13.0 | 17.0 | 17.1 | R3/8 | 16.3 | 32.5 |
| 8R-01D1 | 24.2 | 20.5 | 28.9 | 8 | 15.0 | 14.0 | 16.5 | R1/8 | 17.5 | 27.0 |
| 8R-02D1 | 24.2 | 23.5 | 31.9 | 8 | 15.0 | 14.0 | 17.5 | R1/4 | 17.5 | 20.5 |
| 8R-03D1 | 24.2 | 24.5 | 32.9 | 8 | 15.0 | 17.0 | 18.1 | R3/8 | 17.5 | 38.5 |
| 10R-01D1 | 26.6 | 21.5 | 32.1 | 10 | 17.0 | 17.0 | 17.5 | R1/8 | 18.3 | 34.5 |
| 10R-02D1 | 26.6 | 24.5 | 35.1 | 10 | 17.0 | 17.0 | 18.5 | R1/4 | 18.3 | 43.0 |
| 10R-03D1 | 26.6 | 25.5 | 36.1 | 10 | 17.0 | 17.0 | 19.1 | R3/8 | 18.3 | 47.0 |
| 10R-04D1 | 26.6 | 29.5 | 40.1 | 10 | 17.0 | 21.0 | 21.5 | R1/2 | 18.3 | 63.0 |
| 12R-02D1 | 29.1 | 26.0 | 37.1 | 12 | 20.0 | 19.0 | 20.0 | R1/4 | 19.4 | 57.0 |
| 12R-03D1 | 29.1 | 27.0 | 38.1 | 12 | 20.0 | 19.0 | 20.6 | R3/8 | 19.4 | 57.5 |
| 12R-04D1 | 29.1 | 31.0 | 42.1 | 12 | 20.0 | 21.0 | 23.0 | R1/2 | 19.4 | 71.0 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
520円 ( 572円 ) | 6日目 |
468円 ( 515円 ) | 6日目 |
576円 ( 634円 ) | 6日目 |
447円 ( 492円 ) | 6日目 |
520円 ( 572円 ) | 4日目 |
391円 ( 430円 ) | 6日目 |
574円 ( 631円 ) | 6日目 |
517円 ( 569円 ) | 6日目 |
613円 ( 674円 ) | 6日目 |
472円 ( 519円 ) | 6日目 |
620円 ( 682円 ) | 6日目 |
582円 ( 640円 ) | 6日目 |
585円 ( 644円 ) | 6日目 |
446円 ( 491円 ) | 6日目 |
632円 ( 695円 ) | 6日目 |
481円 ( 529円 ) | 6日目 |
636円 ( 700円 ) | 6日目 |
516円 ( 568円 ) | 6日目 |
653円 ( 718円 ) | 6日目 |
537円 ( 591円 ) | 6日目 |
676円 ( 744円 ) | 6日目 |
537円 ( 591円 ) | 6日目 |
682円 ( 750円 ) | 4日目 |
537円 ( 591円 ) | 6日目 |
676円 ( 744円 ) | 4日目 |
546円 ( 601円 ) | 6日目 |
761円 ( 837円 ) | 6日目 |
632円 ( 695円 ) | 6日目 |
719円 ( 791円 ) | 6日目 |
610円 ( 671円 ) | 6日目 |
721円 ( 793円 ) | 6日目 |
610円 ( 671円 ) | 6日目 |
761円 ( 837円 ) | 6日目 |
644円 ( 708円 ) | 6日目 |
詳細情報
基本情報
軽量を求められるエア配管用ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・樹脂ボディを採用し、金属タイプに比べ軽量。
・別売りの表示リングを装着すれば、配管の識別が容易。
・オネジ部にはシール加工済み。
【用途】
・ロボット配管などの稼働部での配管に最適。
・軽量化が求められる機械に。
