タッチコネクターFUJI エルコネクター（樹脂）
- 通常単価(税別)
- 299円～399円
- 税込単価
- 329円～439円
軽量を求められるエア配管用ワンタッチ継手。【特長】・回転ロックリングを採用し、...
詳細情報を確認する- 本体材質
- ポリアセタール
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 使用流体
- 圧縮空気(真空含む)
- 継手種類
- ソケット・レデューサ
- ソケット・レデューサ
- エルコネクター
- 種類
- タッチコネクター
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 真空 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | -5～60℃ |
| 最高使用圧力 | 1MPa | -100kPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体金属部 ニップルタイプ その他 樹脂部 | C3604（黄銅） 亜鉛合金（黄銅メッキ） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| （5） | ストップリング | SUS（ステンレス） |
| （6） | Oリング | NBR（ニトリルゴム） |

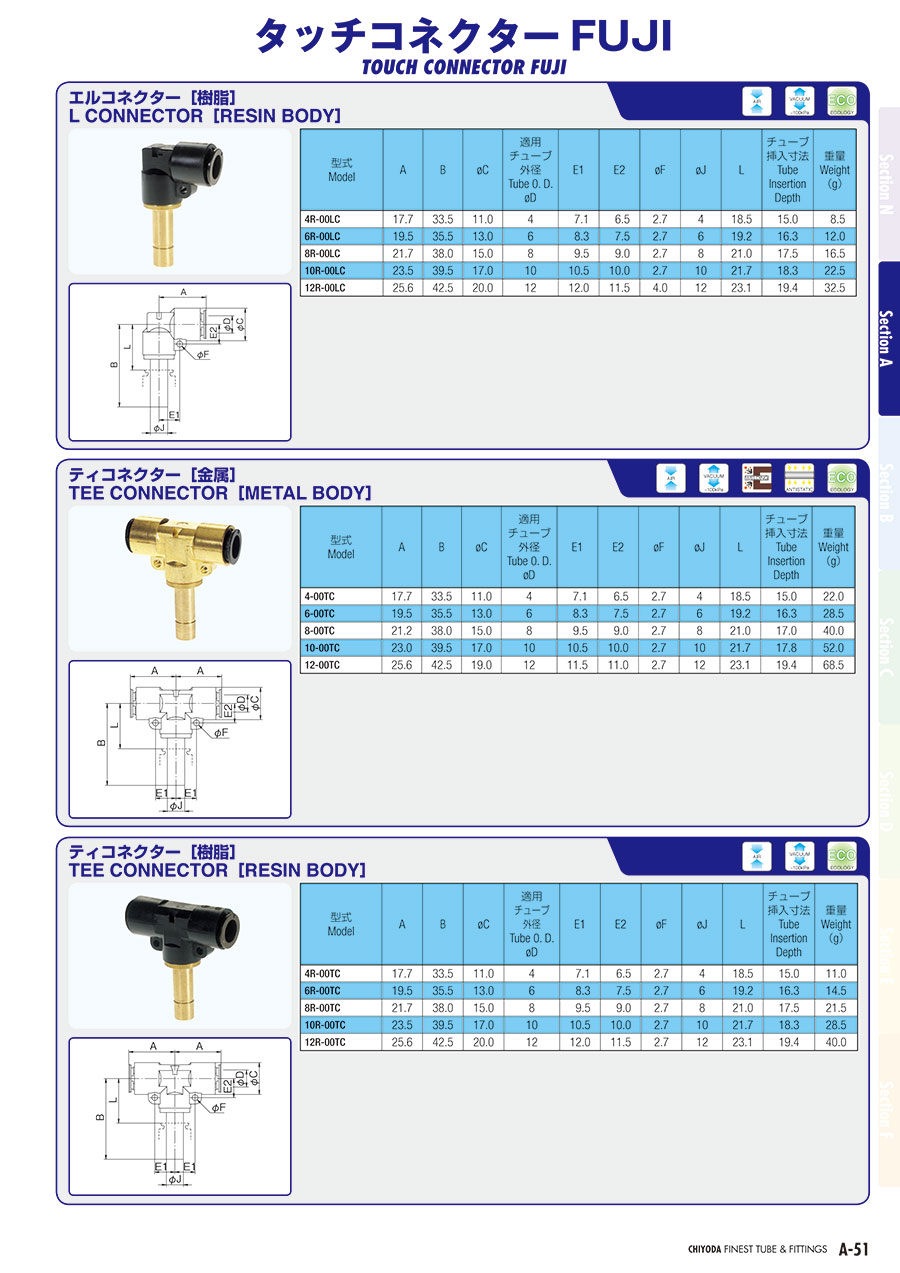

規格表
| 型式 | A | B | φC | 適用チューブ外径O.D. φD | E1 | E2 | φF | φJ | L | チューブ挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4R-00LC | 17.7 | 33.5 | 11.0 | 4 | 7.1 | 6.5 | 2.7 | 4 | 18.5 | 15.0 | 8.5 |
| 6R-00LC | 19.5 | 33.5 | 13.0 | 6 | 8.3 | 7.5 | 2.7 | 6 | 19.2 | 16.3 | 12.0 |
| 8R-00LC | 21.7 | 38.0 | 15.0 | 8 | 9.5 | 9.0 | 2.7 | 8 | 21.0 | 17.5 | 16.5 |
| 10R-00LC | 23.5 | 39.5 | 17.0 | 10 | 10.5 | 10.0 | 2.7 | 10 | 21.7 | 18.3 | 22.5 |
| 12R-00LC | 25.6 | 42.5 | 20.0 | 12 | 12.0 | 11.5 | 4.0 | 12 | 23.1 | 19.4 | 32.5 |
※この製品はタッチコネクターFUJI専用です。
詳細情報
基本情報
軽量を求められるエア配管用ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・樹脂ボディを採用し、金属タイプに比べ軽量。
・別売りの表示リングを装着すれば、配管の識別が容易。
【用途】
・ロボット配管などの稼働部での配管に最適。
・軽量化が求められる機械に。
タッチコネクターFUJI エルコネクター（樹脂）のレビュー
建設機械
3
3.02018/07/06
値段もおてごろですし、使いかっても良いのですが、耐久性がもう少しあると良いと思います。
0人が参考にしています。
よくあるご質問（FAQ）
Qエアの圧力はどのくらいまで使用出来ますか？
A
1MPaまでです。
