LED照明用コンパクトコントローラー
- 通常単価(税別)
- 17,133円～18,988円
- 税込単価
- 18,846円～20,887円
通常出荷日：4日目
【特長】・PWM750KHzで240階調の高分解能を実現。・外部調光、ON／OFFが可能。・PWM発光...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
外観図
仕様
| 名称 | LED照明用小型PWM電源 | |
|---|---|---|
| 型番 | UPDS2415W-1 | |
| 発光方式 | 定電圧 PWM方式/ストロボ方式 | |
| LED照明接続数 | 1 | |
| LED照明用出力 | 24VDC 0.62A以下（最大15W） | |
| LDE照明用コネクタ | 本体側:SMP-03V-BC（JST製、3ピン） 照明側:SMP-03V-B（JST製、3ピン） | |
| 設置方法 | 35mmDINレール取付 | |
| コネクタ | 本体側:XW4A-06B1-H1（オムロン製、6ピン） ケーブル側:XW4B-06B1-H1（オムロン製、6ピン） 適合電線:AWG16～28より線 | |
| 入力電源 | 24VDC（23～25V）、1A以下 ※DCジャックを使用する場合センタープラス、内径2.1mm、外径5.5mm、 差込長9～10mmのプラグを使用してください。 | |
| 入力過電流保護 | ポリスイッチ（電源OFFで復旧） | |
| 使用温湿度範囲 | 0～40℃、20～85%RH結露なきこと | |
| 冷却方式 | 自然空冷 | |
| 環境規制 | RoHS対応 | |
| 外形寸法 | 70×45×29mm（突起物、DINレール取付部含まず） | |
| 質量 | 0.1kg以下 | |
| PWM方式 | 発光方式 | 定電圧PWM方式、PWM周波数:約750kHz |
| 調光方法 | マニュアル/リモート（RS-485） | |
| 調光範囲 | マニュアル:前面ツマミにより、0、10-255（1～10は同一調光量） リモート:RS485により、0、10-255（1～10は同一調光里） | |
| 照明ON/OFF | 外部からのON/OFF信号による（極性反転可能） | |
| ストロボ方式 | 発光方式 | 外部ON/OFF信号をトリガーとして一定時間発光 |
| 発光時間設定方法 | マニュアル/リモート（RS485） | |
| 発光時間設定範囲 | 0～2550usec（10usecステップ） | |
| アラーム検出 | 出力過電流（動作停止、電源OFFで復旧） 通信異常（動作継続、数秒後に自動復旧） | |
| アラーム出力 | 出力過電流:アラームランプ点灯、照明は消灯 通信異常:アラームランプ数秒間点灯、照明は点灯継続 | |
| 付属品 | 取扱説明書、コネクタ（XW4B-06B1-H1） | |
※製品改良のため仕様、デザインは予告なく変更する場合がありますのでご了承ください。
技術情報・設計アイデア
DINレールへの取り付け
DINレールへの取り外し
（1）ケース背面のDINレール取付部をDINレールの下側に引っ掛け、
ケース全体を上に持ち上げます。
（2）ケースを後ろ方向に倒して、DINレールの上側に引っ掛けるようにします。
ケース全体を上に持ち上げます。
（2）ケースを後ろ方向に倒して、DINレールの上側に引っ掛けるようにします。
（1）ケース全体を上に持ち上げます。
（2）ケースを前方向に倒して、ケース背面の上側が外れたらDINレールから
取り外します。
（2）ケースを前方向に倒して、ケース背面の上側が外れたらDINレールから
取り外します。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,133円 ( 18,846円 ) | 4日目 |
18,988円 ( 20,887円 ) | 4日目 |
詳細情報
基本情報
【特長】
・PWM750KHzで240階調の高分解能を実現。
・外部調光、ON／OFFが可能。
・PWM発光、ストロボ発光の切り替え可能。
・DIPスイッチの設定により各モード設定可能。
・設定場所を考慮し省スペース設計。

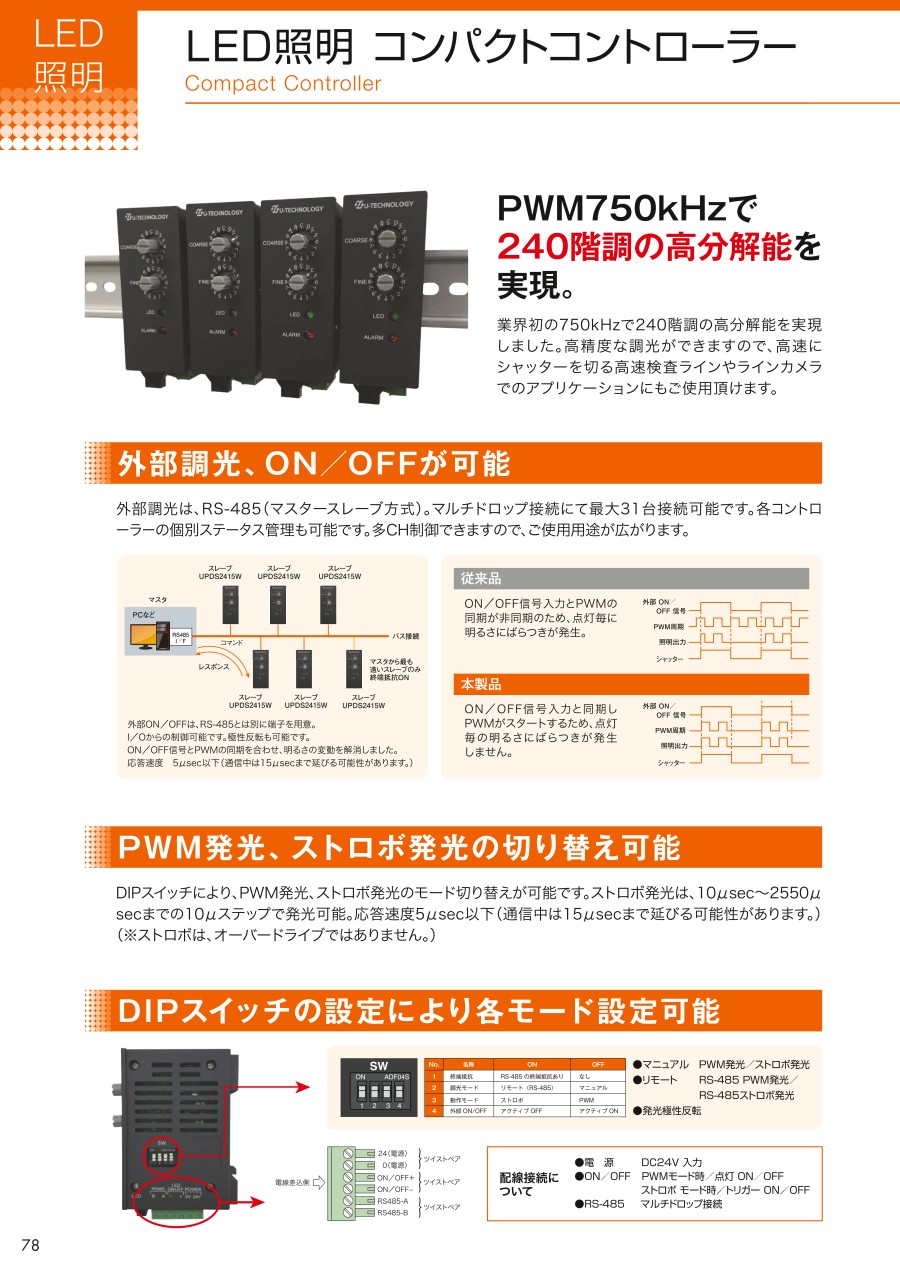

カタログ
