鍋屋バイテック

PNHXS-S インデックスプランジャ - コンパクトタイプ

カタログ |

通常単価(税別): 3,787円～5,969円

税込単価: 4,166円～6,566円

通常出荷日：4日目

【特長】・コンパクトタイプのインデックスプランジャです。・オールステンレス製。・ピン径はφ4 -φ10...

よく一緒に見られています

鍋屋バイテック

通常出荷日：3 日目～

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

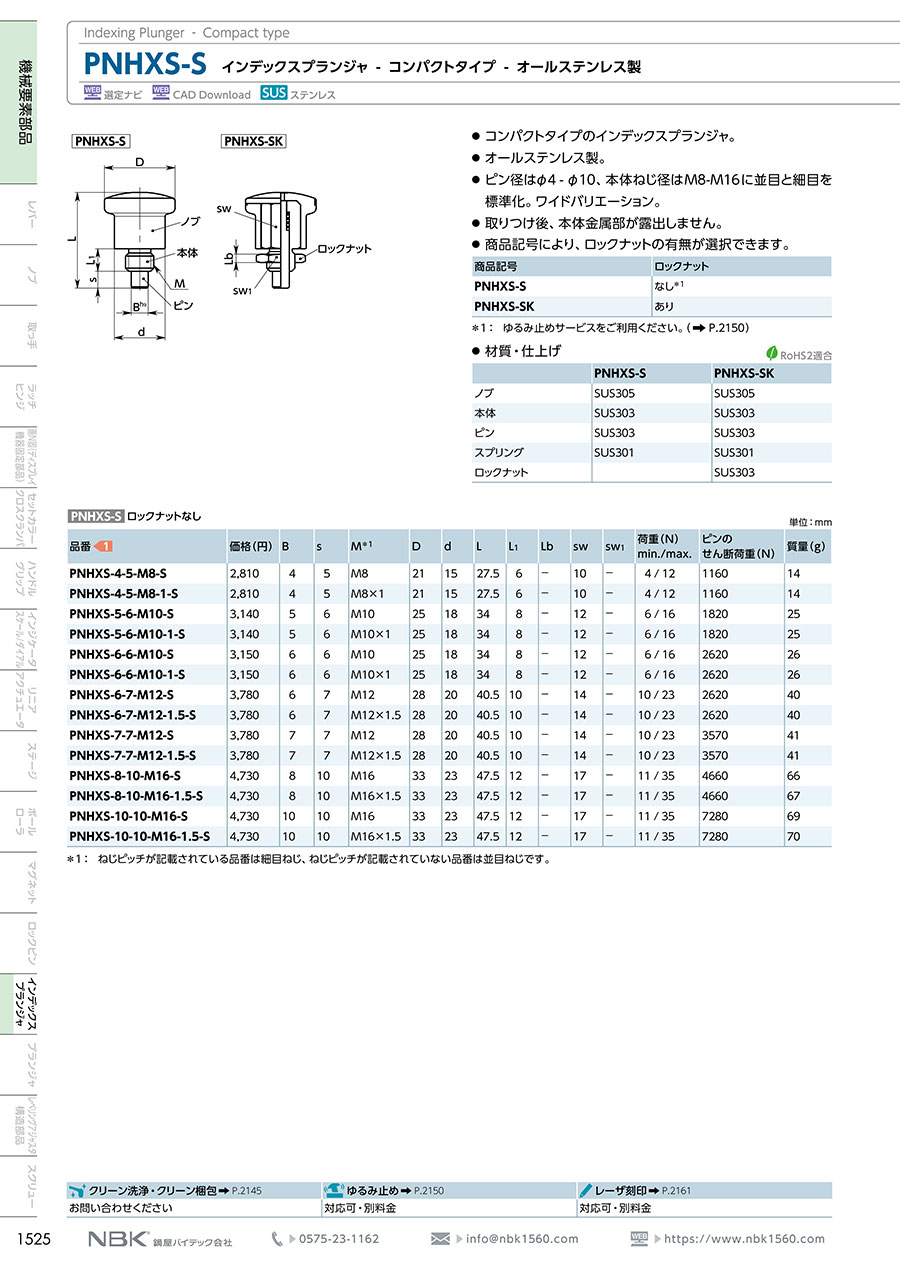

カタログ

商品情報

外形図

PNHXS-S

PNHXS-SK

製品仕様

材質・仕上げ

型番	PNHXS-S	PNHXS-SK
ノブ	SUS305	SUS305
本体	SUS303	SUS303
ピン	SUS303	SUS303
スプリング	SUS301	SUS301
ロックナット	-	SUS303

規格表

PNHXS-S：ロックナットなし

単位：mm

型番	B	s	M^*1	D	d	L	L1	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	質量（g）
PNHXS-4-5-M8-S	4	5	M8	21	15	27.5	6	-	10	-	4 / 12	1,160	14
PNHXS-4-5-M8-1-S	4	5	M8×1	21	15	27.5	6	-	10	-	4 / 12	1,160	14
PNHXS-5-6-M10-S	5	6	M10	25	18	34	8	-	12	-	6 / 16	1,820	25
PNHXS-5-6-M10-1-S	5	6	M10×1	25	18	34	8	-	12	-	6 / 16	1,820	25
PNHXS-6-6-M10-S	6	6	M10	25	18	34	8	-	12	-	6 / 16	2,620	26
PNHXS-6-6-M10-1-S	6	6	M10×1	25	18	34	8	-	12	-	6 / 16	2,620	26
PNHXS-6-7-M12-S	6	7	M12	28	20	40.5	10	-	14	-	10 / 23	2,620	40
PNHXS-6-7-M12-1.5-S	6	7	M12×1.5	28	20	40.5	10	-	14	-	10 / 23	2,620	40
PNHXS-7-7-M12-S	7	7	M12	28	20	40.5	10	-	14	-	10 / 23	3,570	41
PNHXS-7-7-M12-1.5-S	7	7	M12×1.5	28	20	40.5	10	-	14	-	10 / 23	3,570	41
PNHXS-8-10-M16-S	8	10	M16	33	23	47.5	12	-	17	-	11 / 35	4,660	66
PNHXS-8-10-M16-1.5-S	8	10	M16×1.5	33	23	47.5	12	-	17	-	11 / 35	4,660	67
PNHXS-10-10-M16-S	10	10	M16	33	23	47.5	12	-	17	-	11 / 35	7,280	69
PNHXS-10-10-M16-1.5-S	10	10	M16×1.5	33	23	47.5	12	-	17	-	11 / 35	7,280	70

*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじ。

PNHXS-SK：ロックナットつき

型番	B	s	M^*1	D	d	L	L1	Lb	sw	sw1	荷重（N） min./max.	ピンのせん断荷重（N）	質量（g）
PNHXS-4-5-M8-SK	4	5	M8	21	15	27.5	6	4	10	13	4 / 12	1,160	17
PNHXS-4-5-M8-1-SK	4	5	M8×1	21	15	27.5	6	4	10	13	4 / 12	1,160	17
PNHXS-5-6-M10-SK	5	6	M10	25	18	34	8	5	12	16	6 / 16	1,820	31
PNHXS-5-6-M10-1-SK	5	6	M10×1	25	18	34	8	5	12	17	6 / 16	1,820	31
PNHXS-6-6-M10-SK	6	6	M10	25	18	34	8	5	12	16	6 / 16	2,620	32
PNHXS-6-6-M10-1-SK	6	6	M10×1	25	18	34	8	5	12	17	6 / 16	2,620	32
PNHXS-6-7-M12-SK	6	7	M12	28	20	40.5	10	6	14	19	10 / 23	2,620	48
PNHXS-6-7-M12-1.5-SK	6	7	M12×1.5	28	20	40.5	10	6	14	18	10 / 23	2,620	48
PNHXS-7-7-M12-SK	7	7	M12	28	20	40.5	10	6	14	19	10 / 23	3,570	49
PNHXS-7-7-M12-1.5-SK	7	7	M12×1.5	28	20	40.5	10	6	14	18	10 / 23	3,570	49
PNHXS-8-10-M16-SK	8	10	M16	33	23	47.5	12	8	17	24	11 / 35	4,660	84
PNHXS-8-10-M16-1.5-SK	8	10	M16×1.5	33	23	47.5	12	8	17	24	11 / 35	4,660	85
PNHXS-10-10-M16-SK	10	10	M16	33	23	47.5	12	8	17	24	11 / 35	7,280	87
PNHXS-10-10-M16-1.5-SK	10	10	M16×1.5	33	23	47.5	12	8	17	24	11 / 35	7,280	88

*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじ。

選定サポート情報

型番により、ロックナットの有無が選択できる。

PNHXS-S：なし
PNHXS-SK：あり

型番リスト

表示件数

型番

外径

(mm)

先端部外径

(mm)

ストローク

(mm)

長さ L

(mm)

ロックナット

ネジサイズ

最小発注数量

8	4	5	27.5	あり	M8×1	1個
8	4	5	27.5	なし	M8	1個
10	5	6	34	あり	M10×1	1個
16	8	10	47.5	なし	M16	1個

通常単価(税別) (税込単価)	通常出荷日

3,787円 ( 4,166円 )	4日目
4,395円 ( 4,835円 )	4日目
4,599円 ( 5,059円 )	4日目
5,969円 ( 6,566円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・コンパクトタイプのインデックスプランジャです。
・オールステンレス製。
・ピン径はφ4 -φ10、本体ねじ径はM8-M16に並目と細目を標準化。
・ワイドバリエーションです。
・取りつけ後、本体金属部が露出しません。

カタログ
