メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
適応支柱径(φ),(□)
~mm- 10
- 12
- 16
タイプ
CAD
- 2D
- 3D
出荷日
- すべて
- 4日以内
FGCFA-B フリークロスクランパ - レバータイプ
- 通常単価(税別)
- 6,314円～7,850円
- 税込単価
- 6,945円～8,635円
【特長】・2本のシャフトを任意の角度で連結するクランパです。・クランプレバーを...
詳細情報を確認する
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質・仕上げ
| タイプ | FGCFA-B-BK | FGCFA-B-MT |
|---|---|---|
| 本体 | アルミニウム合金 静電塗装（つや消し黒） | アルミニウム合金 バレル研磨 |
| スプリング | ばね鋼線 | ばね鋼線 |
| ロックナット | SUS304相当 | SUS304相当 |
| クランプレバー | 亜鉛ダイカスト 静電塗装（つや消しシルバー） | 亜鉛ダイカスト 静電塗装（つや消しシルバー） |
| 止めねじ | ステンレス | ステンレス |
規格表
使用例
センサの固定に。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,314円 ( 6,945円 ) | 4日目 |
7,850円 ( 8,635円 ) | 4日目 |
7,310円 ( 8,041円 ) | 4日目 |
詳細情報
基本情報
【特長】
・2本のシャフトを任意の角度で連結するクランパです。
・クランプレバーを締めつけることで、2本のシャフトの角度と位置を同時に固定できます。
・角穴をスライドさせてシャフトをクランプする方式のため、公差の大きなシャフトも使用でき、シャフトの挿入も容易です。
・本体とスプリングとの間に発生する摩擦が角穴の位置を保持するため、クランプレバーをゆるめた状態でも、シャフト間の角度の仮決めができます。
・搬送ラインの側面ガイドやセンサの固定に便利です。
・本体の表面処理は2種類です。

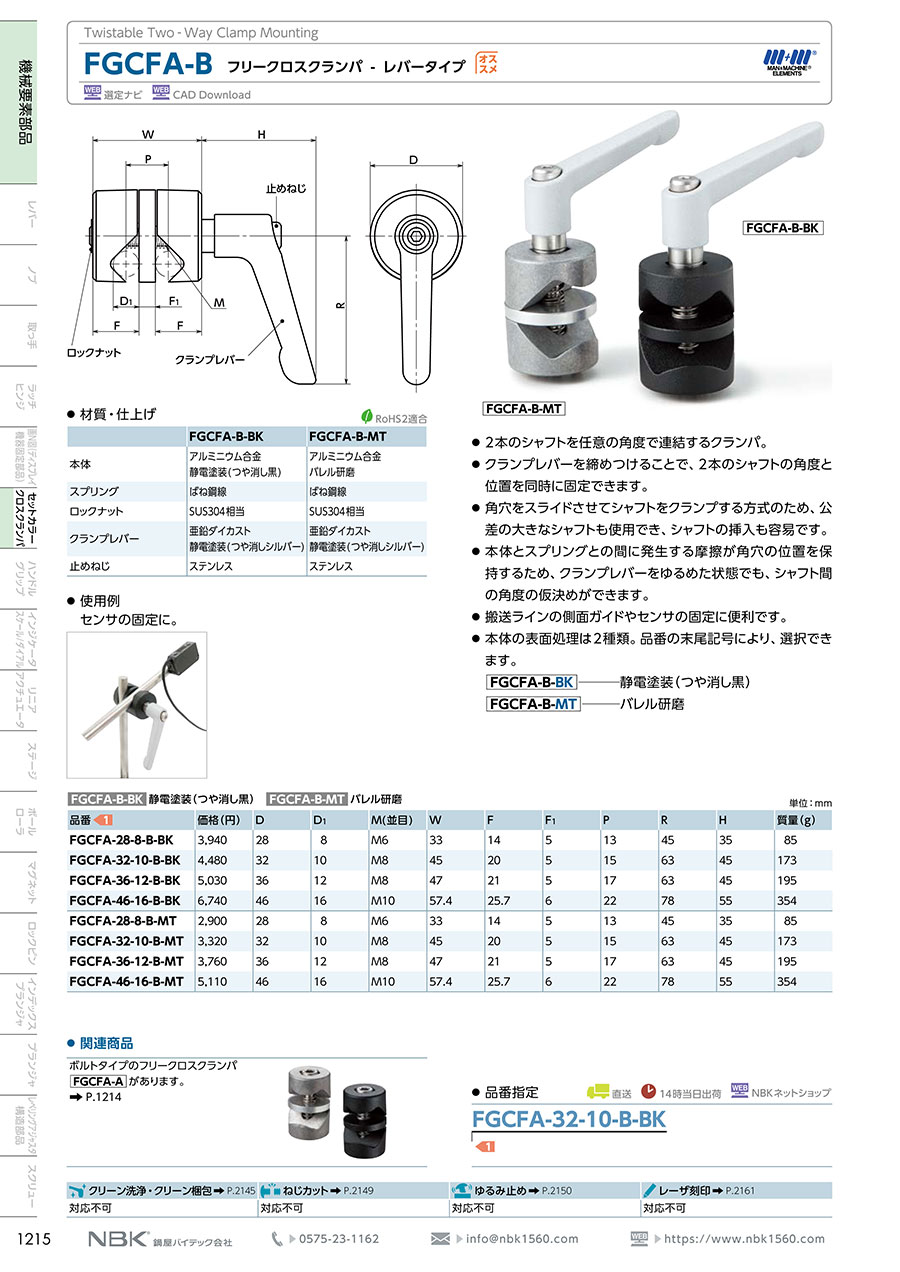

カタログ
