商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VZM550-01-00

※F.O.F.	16N
P.T.	1mm
O.T.	2mm
T.T.	3mm

※ 0.5MPa時

製品仕様

商品イメージ

製品仕様

使用流体		空気
使用圧力		注1）0.15～0.7MPa
周囲温度および使用空気温度		-5～60℃（ただし凍結なきこと）
流量特性	-	C［dm³/（s・bar）］	b	Cv
	1（P）→2（B）／4（A）	2.2	0.36	0.58
	2（B）／4（A）→4（R2）／5（R1）	2.4	0.34	0.63
使用頻度（機械操作方式）		300c.p.m以下
給油		不要／給油の場合はタービン油1種（lSO VG32）
接続口径		主弁部1/8
接続口径		パイロット部（EXH） M5×0.8
オプション		注2）フート形ブラケット

マニホールド取付形の製作も可能です。
注1）外部パイロット方式の場合には、主弁部は0～0.7MPa、パイロット圧力は0.15～0.7MPaです。
注2）フート形ブラケット付は専用ボディとなるため、ブラケットを後付けすることはできません。

型番

-	アクチュエータ	型番	アクチュエータ部品型番	適用	質量（g）
機械操作	基本形	VZM550-01-00	-	-	110
	ローラレバー	VZM550-01-01	VM-01C	POMローラ	140
	ローラレバー	VZM550-01-01S	VM-01CS	硬化鋼ローラ	150
	一方向作動ローラレバー	VZM550-01-02	VM-02C	POMローラ	150
	一方向作動ローラレバー	VZM550-01-02S	VM-02CS	硬化鋼ローラ	160
	ストレートプランジャ	VZM550-01-05	VM-05C	-	180
	ローラプランジャ	VZM550-01-06	VM-06C	POMローラ	180
	ローラプランジャ	VZM550-01-06S	VM-06CS	硬化鋼ローラ	180
手動操作	フリップトグル	VZM550-01-08	VM-08C	-	170
	押ボタン（キノコ頭）	VZM550-01-30R	VM-30CR	赤	179
		VZM550-01-30B	VM-30CB	黒
		VZM550-01-30G	VM-30CG	緑
		VZM550-01-30Y	VM-30CY	黄
	押ボタン（平長頭）	VZM550-01-32R	VM-32CR	赤	172
		VZM550-01-32B	VM-32CB	黒
		VZM550-01-32G	VM-32CG	緑
		VZM550-01-32Y	VM-32CY	黄
	押ボタン（平頭）	VZM550-01-33	VM-33C	赤・黒・緑・黄セットで付属	177
	セレクタ（2位置）	VZM550-01-34R	VM-34CR	赤	178
		VZM550-01-34B	VM-34CB	黒
		VZM550-01-34G	VM-34CG	緑
		VZM550-01-34Y	VM-34CY	黄
	キーセレクタ（2位置）	VZM550-01-36	VM-36C	-	197
	プッシュプル	VZM550-01-37	-	黒	170

注1）アクチュエータは交換組替えが可能です。（プッシュプルを除く）
注2）セレクタ（2位置）のツマミ部分のみの取外しや交換組替えはできません。

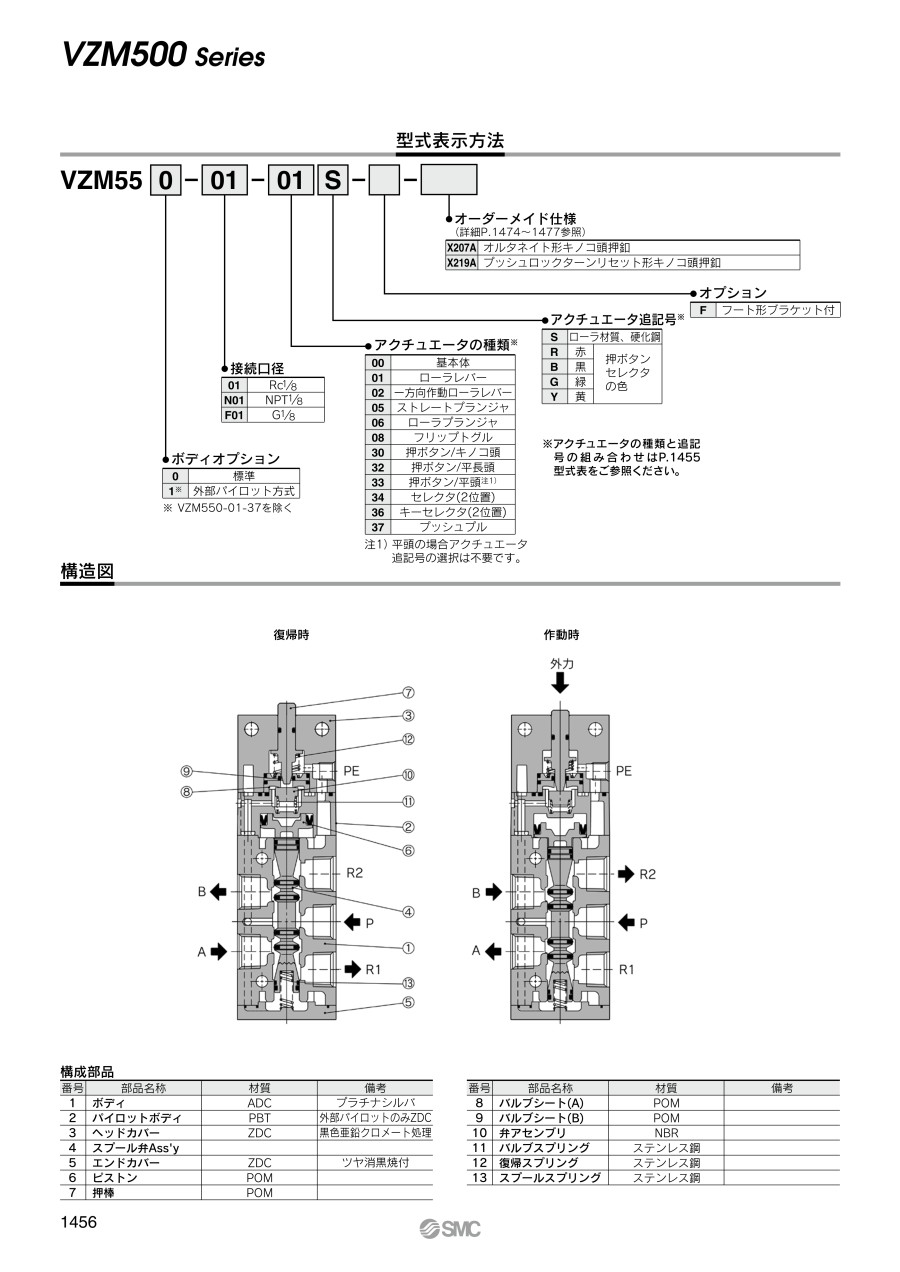

構造

構成部品

番号	部品名称	材質	備考
1	ボディ	ADC	プラチナシルバ
2	パイロットボディ	PBT	外部パイロットのみZDC
3	ヘッドカバー	ZDC	黒色亜鉛クロメート処理
4	スプール弁Ass'y	-	-
5	エンドカバー	ZDC	ツヤ消黒焼付
6	ピストン	POM	-
7	押棒	POM	-
8	バルブシート（A）	POM	-
9	バルブシート（B）	POM	-
10	弁アセンブリ	NBR	-
11	バルブスプリング	ステンレス鋼	-
12	復帰スプリング	ステンレス鋼	-
13	スプールスプリング	ステンレス鋼	-

選定サポート情報

型式表示方法

型番例

型番リスト

表示件数

型番

切換位置数	切換操作	配管口の種類	プランジャの種類	ロッド・アームの種類	押ボタンの種類	ボディオプション	ブラケットオプション	オーダーメイド仕様	アクチュエータ追記号	最小発注数量

2位置方向切換	ロッド・アーム	Rc(R)	-	スプリングロッド	-	標準	なし	なし	なし	1個
2位置方向切換	プランジャ	Rc(R)	ローラレバー	-	-	標準	なし	なし	なし	1個
2位置方向切換	プランジャ	Rc(R)	ローラレバー	-	-	標準	なし	なし	ローラ材質：硬化鋼	1個
2位置方向切換	プランジャ	Rc(R)	一方向作動ローラレバー	-	-	標準	なし	なし	ローラ材質：硬化鋼	1個
2位置方向切換	プランジャ	Rc(R)	ストレート	-	-	標準	なし	なし	なし	1個
2位置方向切換	プランジャ	Rc(R)	ローラ	-	-	標準	なし	なし	なし	1個
2位置方向切換	プランジャ	Rc(R)	ローラ	-	-	標準	なし	なし	ローラ材質：硬化鋼	1個
2位置方向切換	トグルスイッチ	Rc(R)	-	-	-	標準	なし	なし	なし	1個
2位置方向切換	トグルスイッチ	Rc(R)	-	-	-	標準	フート形ブラケット付	なし	なし	1個
2位置方向切換	押ボタン	Rc(R)	-	-	キノコ	標準	なし	なし	押ボタンセレクタの色：黒	1個
2位置方向切換	押ボタン	Rc(R)	-	-	キノコ	標準	なし	なし	押ボタンセレクタの色：緑	1個
2位置方向切換	押ボタン	Rc(R)	-	-	キノコ	標準	フート形ブラケット付	なし	押ボタンセレクタの色：緑	1個
2位置方向切換	押ボタン	Rc(R)	-	-	キノコ	標準	なし	なし	押ボタンセレクタの色：赤	1個
2位置方向切換	押ボタン	Rc(R)	-	-	平長頭	標準	なし	なし	押ボタンセレクタの色：黒	1個
2位置方向切換	押ボタン	Rc(R)	-	-	平長頭	標準	なし	なし	押ボタンセレクタの色：緑	1個
2位置方向切換	押ボタン	Rc(R)	-	-	平長頭	標準	なし	なし	押ボタンセレクタの色：赤	1個
2位置方向切換	押ボタン	Rc(R)	-	-	平頭	標準	なし	なし	なし	1個
2位置方向切換	押ボタン	Rc(R)	-	-	平頭	標準	フート形ブラケット付	なし	なし	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	Rc(R)	-	-	-	標準	なし	なし	押ボタンセレクタの色：黒	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	Rc(R)	-	-	-	標準	フート形ブラケット付	なし	押ボタンセレクタの色：黒	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	Rc(R)	-	-	-	標準	なし	なし	押ボタンセレクタの色：緑	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	Rc(R)	-	-	-	標準	なし	なし	押ボタンセレクタの色：赤	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	Rc(R)	-	-	-	標準	なし	なし	押ボタンセレクタの色：黄	1個
2位置方向切換	キー付セレクトつまみ	Rc(R)	-	-	-	標準	なし	なし	なし	1個
2位置方向切換	プッシュプル	Rc(R)	-	-	-	標準	なし	なし	なし	1個
2位置方向切換	ロッド・アーム	G	-	スプリングロッド	-	標準	なし	なし	なし	1個
2位置方向切換	プランジャ	G	ローラレバー	-	-	標準	なし	なし	ローラ材質：硬化鋼	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	G	-	-	-	標準	なし	なし	押ボタンセレクタの色：黒	1個
2位置方向切換	プッシュプル	G	-	-	-	標準	なし	なし	なし	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	NPT	-	-	-	標準	なし	なし	押ボタンセレクタの色：黒	1個
2位置方向切換	プッシュプル	NPT	-	-	-	標準	なし	なし	なし	1個
2位置方向切換	トグルスイッチ	Rc(R)	-	-	-	外部パイロット方式	なし	なし	なし	1個
[セレクトバルブ\|セレクタ(2位置)\|セレクタ(3位置)] セレクタ(2位置)	セレクトつまみ	Rc(R)	-	-	-	外部パイロット方式	なし	なし	押ボタンセレクタの色：緑	1個

通常単価(税別) (税込単価)	通常出荷日

6,439円 ( 7,083円 )	在庫品1日目当日出荷可能
6,946円 ( 7,641円 )	在庫品1日目当日出荷可能
7,235円 ( 7,959円 )	在庫品1日目当日出荷可能
7,584円 ( 8,342円 )	6日目
8,040円 ( 8,844円 )	6日目
8,450円 ( 9,295円 )	6日目
10,039円 ( 11,043円 )	在庫品1日目当日出荷可能
7,952円 ( 8,747円 )	在庫品1日目当日出荷可能
9,019円 ( 9,921円 )	在庫品1日目当日出荷可能
7,309円 ( 8,040円 )	6日目
7,665円 ( 8,432円 )	在庫品1日目当日出荷可能
8,148円 ( 8,963円 )	9日目
7,665円 ( 8,432円 )	在庫品1日目当日出荷可能
7,309円 ( 8,040円 )	6日目
7,309円 ( 8,040円 )	6日目
7,665円 ( 8,432円 )	在庫品1日目当日出荷可能
8,159円 ( 8,975円 )	在庫品1日目当日出荷可能
8,001円 ( 8,801円 )	9日目
7,857円 ( 8,643円 )	在庫品1日目当日出荷可能
8,266円 ( 9,093円 )	9日目
7,857円 ( 8,643円 )	在庫品1日目当日出荷可能
7,857円 ( 8,643円 )	6日目
7,493円 ( 8,242円 )	6日目
9,781円 ( 10,759円 )	6日目
7,493円 ( 8,242円 )	6日目
6,105円 ( 6,716円 )	3日目
6,899円 ( 7,589円 )	6日目
7,493円 ( 8,242円 )	6日目
7,493円 ( 8,242円 )	6日目
7,493円 ( 8,242円 )	6日目
7,493円 ( 8,242円 )	19日目
7,584円 ( 8,342円 )	6日目
7,493円 ( 8,242円 )	9日目

詳細情報

基本情報

基本情報

SMC社のバルブです。
【特長】
・小形でしかも大容量
・高頻度、長寿命/300c.p.m以下
・すべてのEXHポートに配管が可能
排気による周囲の汚れや音が問題となる場合でも十分な対策をとることが可能です
・パイロット方式の選択が可能（内部パイロット形、外部パイロット形）
・フート形ブラケット付、マニホールド取付形

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ポリウレタンチューブ TU・TIUBシリーズ
本商品と同時に購入することが多いSMC社のポリウレタンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
ナイロンチューブ T・TIAシリーズ
本商品と同時に購入することが多いSMC社のナイロンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

5ポートメカニカルバルブ弾性体シール VZM500シリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ハンドバルブ

満足度：5.02019/11/18

実験用にハンドバルブで使用しました。即納で安く助かりました。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qメカニカルバルブ（VMシリーズ）で、押しボタンがロック（保持）できるものはありますか？

はい、「VM/VZM/VFMシリーズ」にそれぞれ設定があります。
（オーダーメイド仕様）キノコ頭押ボタンを押すとその状態でロックされ、以下のいずれかの方法でロックを解除することができます。
（型式の末尾にオーダーメイド記号が付きます）
・「オルタネイト形（-X207）」 … 再度ボタンを押すとバルブが元の状態に復帰します。
・「プッシュロックターンリセット形（-X219）」 … ボタンを右に回すとリセットできます。
適用型式などの詳細につきましては、WEBカタログ（VM/VZM/VFMシリーズ）の「オーダーメイド仕様」をご参照下さい。

Qメカニカルバルブ（VM/VZM/VFMシリーズ）の押しボタンやセレクタなどの操作部（アクチュエータ）のみの交換や組替えは可能ですか？
可能な場合、品番はどのようになりますか？

はい、「VMシリーズ」のほとんどの機種はアクチュエータ部の交換（組替え）が可能です。
（「VM1000シリーズ」は押しボタンおよび押しボタンカバー単体のみの交換となります）
交換が可能な部品の品番は、Webカタログ（VM/VZM/VFMシリーズ）の「型式」の表中に「アクチュエータ（部品）品番」という表記で記載されています。
