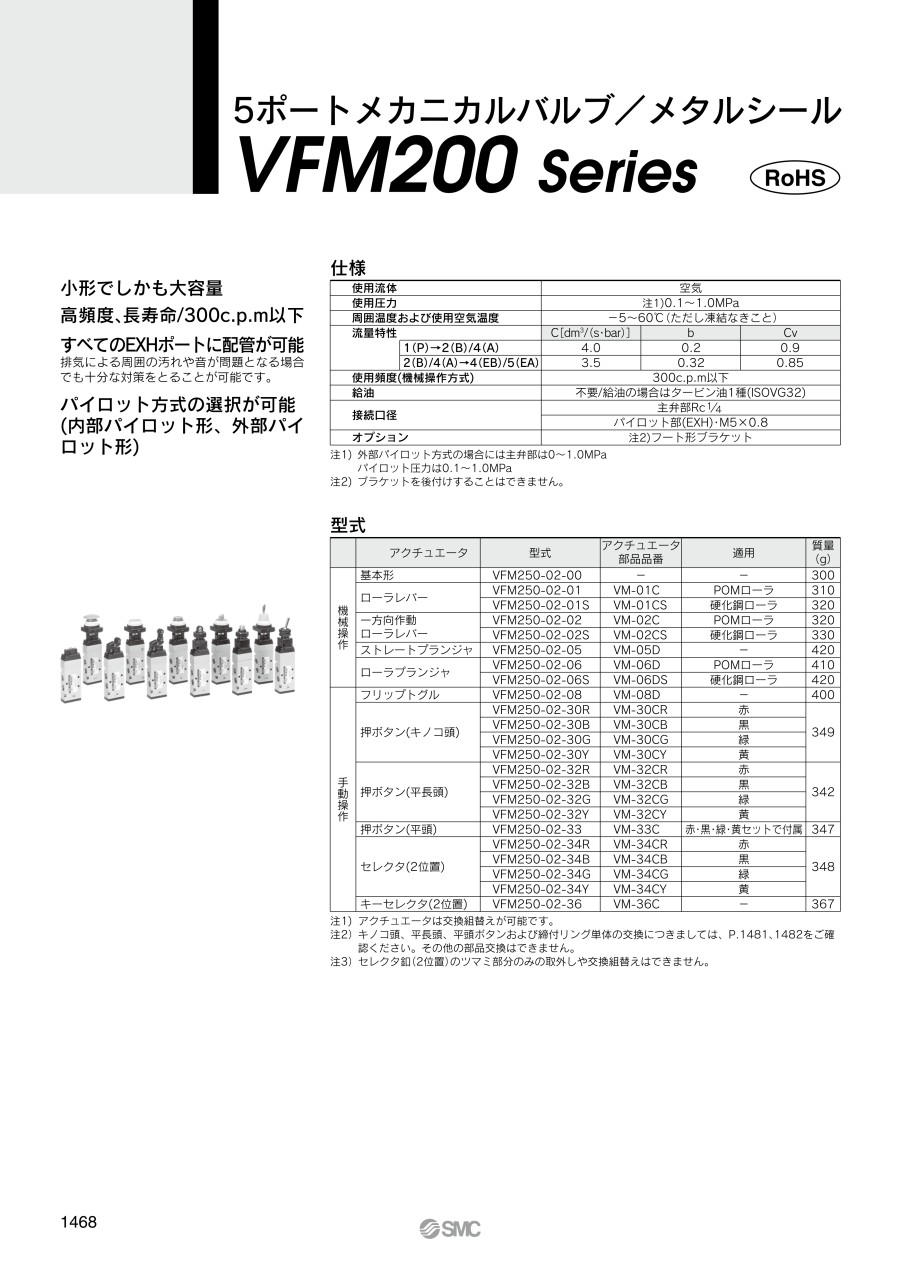

5ポートメカニカルバルブ メタルシール VFM200シリーズ
- 通常単価(税別)
- 8,273円～11,886円
- 税込単価
- 9,100円～13,075円
小形でしかも大容量 5ポートメカニカルバルブ メタルシール VFM200シリー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
VFM250-02-00
VFM250-02-01／VFM250-02-01S
製品仕様
仕様
| 使用流体 | 空気 | |||
|---|---|---|---|---|
| 使用圧力 | 注1）0.1～1.0MPa | |||
| 周囲温度および使用空気温度 | -5～+60℃（ただし凍結なきこと） | |||
| 流量特性 | - | C［dm3/（s・bar）］ | b | Cv |
| 1（P）→2（B）／（A） | 4.0 | 0.2 | 0.9 | |
| 2（B）／4（A）→4（EB）／5（EA） | 3.5 | 0.32 | 0.85 | |
| 使用頻度（機械操作方式） | 300c.p.m以下 | |||
| 給油 | 不要／給油の場合はタービン油1種（ISOVG32） | |||
| 接続口径 | 主弁部Rc1/4 | |||
| パイロット部（EXH）・M5×0.8 | ||||
| オプション | 注2）フート形ブラケット | |||
注1）外部パイロット方式の場合には主弁部は0～1.0MPa、パイロット圧力は0.1～1.0MPa
注2）ブラケットを後付けすることはできません。
型式表示方法
注1）平頭の場合アクチュエータ追記号の選択は不要です。
構造
| 番号 | 部品名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | ADC | プラチナシルバ |
| 2 | パイロットボディ | ZDC | プラチナシルバ |
| 3 | ヘッドカバー | ZDC | 黒色亜鉛クロメート処理 |
| 4 | スプールスリーブ | ステンレス鋼 | - |
| 5 | エンドカバー | POM | - |
| 6 | ピストンガイド | 黄銅 | - |
| 7 | エンドカバー用ピストンガイド | 黄銅 | - |
| 8 | ピストン | POM | - |
| 9 | エンドカバー用ピストン | POM | - |
| 10 | ガイドブッシュ | POM | - |
| 11 | クッション | ウレタンゴム | - |
| 12 | エンドカバー用クッション | ウレタンゴム | - |
| 13 | 押棒 | ステンレス鋼 | - |
| 14 | バルブシート（A） | POM | - |
| 15 | バルブシート（B） | POM | - |
| 16 | 弁 | NBR | - |
| 17 | 復帰スプリング | ステンレス鋼 | - |
| 18 | 復帰スプリング | ステンレス鋼 | - |
| 19 | バルブスプリング | ステンレス鋼 | - |
| 20 | ミニYパッキン | NBR | - |
| 21 | ミニYパッキン | NBR | - |
VFM250-02-00
| ※F.O.F. | 16N |
|---|---|
| P.T. | 1mm |
| O.T. | 2mm |
| T.T. | 3mm |
- ※ 0.5MPa時
VFM250-02-01／VFM250-02-01S
| ※F.O.F. | 8N |
|---|---|
| P.T. | 2.2mm |
| O.T. | 4mm |
| T.T. | 6.2mm |
- ※ 0.5MPa時
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,789円 ( 9,668円 ) | 6日目 |
8,273円 ( 9,100円 ) | 19日目 |
9,449円 ( 10,394円 ) | 9日目 |
10,439円 ( 11,483円 ) | 6日目 |
11,879円 ( 13,067円 ) | 9日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,886円 ( 13,075円 ) | 在庫品1日目当日出荷可能 |
9,537円 ( 10,491円 ) | 6日目 |
9,537円 ( 10,491円 ) | 6日目 |
9,537円 ( 10,491円 ) | 6日目 |
10,195円 ( 11,215円 ) | 在庫品1日目当日出荷可能 |
10,318円 ( 11,350円 ) | 6日目 |
10,989円 ( 12,088円 ) | 6日目 |
10,051円 ( 11,056円 ) | 9日目 |
9,724円 ( 10,696円 ) | 19日目 |
詳細情報
基本情報
小形でしかも大容量 5ポートメカニカルバルブ メタルシール VFM200シリーズ。
【特長】
・高頻度、長寿命/300c.p.m以下
・すべてのEXHポートに配管が可能
・パイロット方式の選択が可能（内部パイロット形、外部パイロット形）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
よくあるご質問（FAQ）
（オーダーメイド仕様）キノコ頭押ボタンを押すとその状態でロックされ、以下のいずれかの方法でロックを解除することができます。
（型式の末尾にオーダーメイド記号が付きます）
・ 「オルタネイト形（-X207）」 … 再度ボタンを押すとバルブが元の状態に復帰します。
・ 「プッシュロックターンリセット形（-X219）」 … ボタンを右に回すとリセットできます。
適用型式などの詳細につきましては、WEBカタログ（VM/VZM/VFMシリーズ）の「オーダーメイド仕様」をご参照下さい。
可能な場合、品番はどのようになりますか？
（「VM1000シリーズ」は押しボタンおよび押しボタンカバー単体のみの交換となります）
交換が可能な部品の品番は、Webカタログ（VM/VZM/VFMシリーズ）の「型式」の表中に「アクチュエータ（部品）品番」という表記で記載されています。
