VM830-01-00

VM830-01-01

製品仕様

仕様

使用流体		空気
使用圧力		-100kPa～+1.0MPa
周囲温度および使用空気温度		-5～+60℃（ただし凍結なきこと）
流量特性	-	C［dm³/（s・bar）］	b	Cv
	1（NC）⇔2（OUT）	1.4	0.2	0.29
	2（NO）⇔3（OUT）	1.4	0.15	0.29
給油		不要／給油の場合はタービン油1種（ISO VG32）
接続口径		1/8

型式表示方法

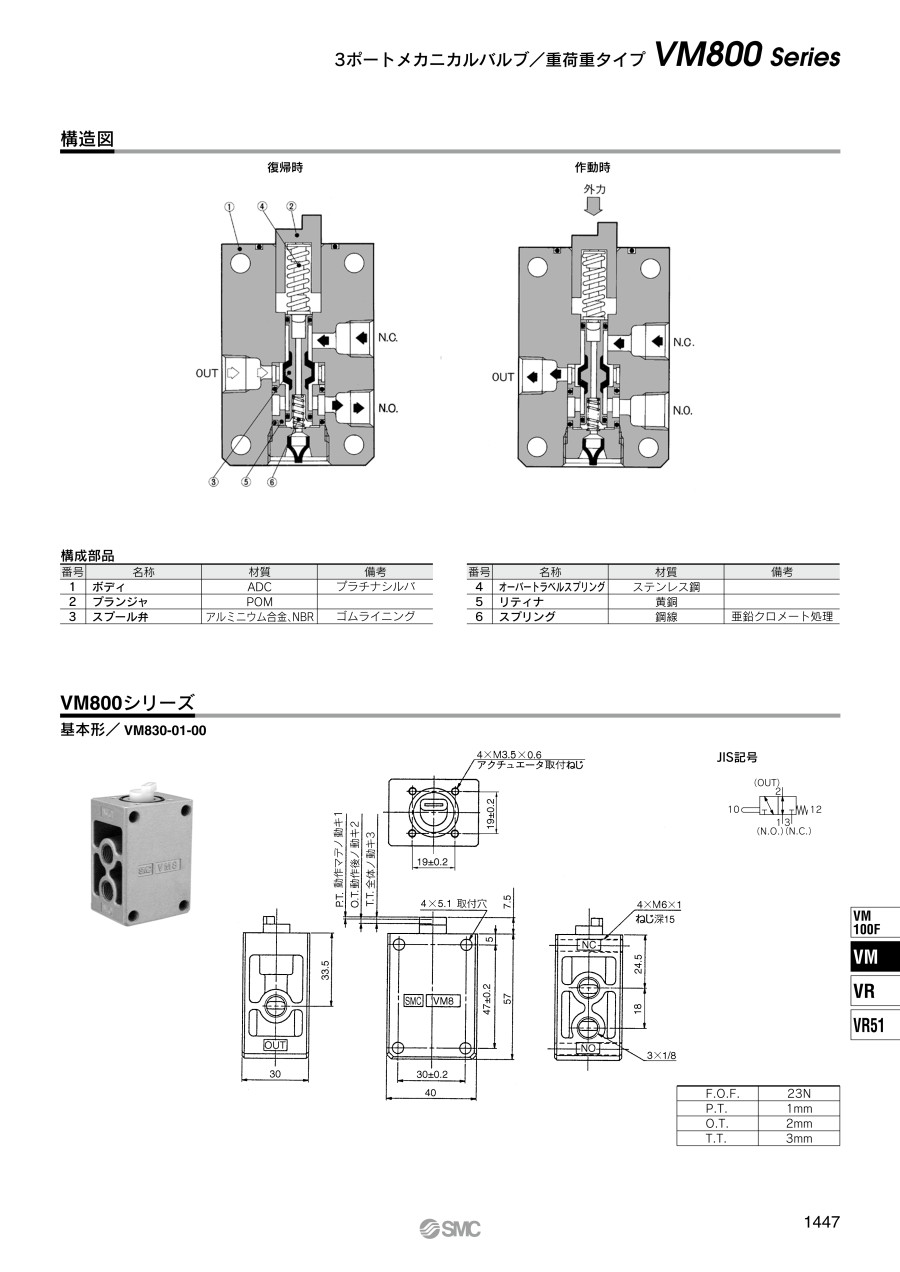

構造

番号	名称	材質	備考
1	ボディ	ADC	プラチナシルバ
2	プランジャ	POM	-
3	スプール弁	アルミニウム合金、NBR	ゴムライニング
4	オーバートラベルスプリング	ステンレス鋼	-
5	リティナ	黄銅	-
6	スプリング	鋼線	亜鉛クロメート処理

VM830-01-00

F.O.F.	23N
P.T.	1mm
O.T.	2mm
T.T.	3mm

VM830-01-01

F.O.F.	20N
P.T.	20°
O.T.	30°
T.T.	50°

型番リスト

表示件数

型番

切換操作	配管口の種類	プランジャの種類	ロッド・アームの種類	最小発注数量

ロッド・アーム	Rc(R)	-	スプリングロッド	1個
プランジャ	Rc(R)	ローラレバー	-	1個
ロッド・アーム	Rc(R)	-	アジャストローラアーム	1個
ロッド・アーム	Rc(R)	-	ワイヤロッド	1個
ロッド・アーム	G	-	スプリングロッド	1個
ロッド・アーム	NPT	-	アジャストローラアーム	1個

通常単価(税別) (税込単価)	通常出荷日

5,489円 ( 6,038円 )	6日目
9,888円 ( 10,877円 )	在庫品1日目当日出荷可能
10,658円 ( 11,724円 )	在庫品1日目当日出荷可能
10,658円 ( 11,724円 )	在庫品1日目当日出荷可能
4,939円 ( 5,433円 )	6日目
9,338円 ( 10,272円 )	6日目

詳細情報

基本情報

基本情報

すべてのポートに配管が可能 3ポートメカニカルバルブ重荷重タイプ VM800シリーズ。
【特長】
・機械的な強度が大
・N.C.またはN.O.の選択が可能
・アクチュエータの取付位置と動作方向が選択可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
3ポートメカニカルバルブ VM400シリーズ
SMC社の3ポートメカニカルバルブです。すべてのポートに配管が可能で、排気による周囲の汚れや音が問題となる場合でも十分な対策をとることができます。
SMC
ナイロンチューブ T・TIAシリーズ
本商品と同時に購入することが多いSMC社のナイロンチューブです。消耗品のため余裕をみた数量を取り揃えておくことをおすすめします。
SMC
【在庫品多数】薄形シリンダ標準形複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

3ポートメカニカルバルブ重荷重タイプ VM800シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q３ポートメカニカルバルブ（VMシリーズ）で、N.O.（ノーマルオープン）タイプのものはありますか？

はい、「VM400/800シリーズ」があります。
配管方法の選択により、N.C.（ノーマルクローズ）またはN.O.（ノーマルオープン）のどちらでも使用可能です。
また、流れ方向に制約がない構造（ユニバーサルポーティング）となっていますので、セレクタ弁やデバイダ弁など様々な用途にご使用頂けます。

Q２・３ポートメカニカルバルブ（VMシリーズ）の配管は、どのようにつなげば良いですか？

「VM100/200シリーズ」
配管接続口に“１”と刻印されている方がIN側、“２”と刻印されている方がOUT側になります。
（3ポートの場合、排気は押棒の排気穴（R孔）から抜ける構造なので、配管はできません。）

「VM400/800シリーズ」
配管接続口にそれぞれ“NC”、“NO”、“OUT”の刻印がされていますが、用途（機能）により配管方法が変わってきます。
WEBカタログのVM400/800シリーズの寸法図と同じ場所に記載されているJIS記号をご確認の上、適切な配管となるようにして下さい。
