3ポートメカニカルバルブ VM400シリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 4,611円～8,594円特別価格
- 税込単価
- 5,072円～9,453円特別価格
すべてのポートに配管が可能、3ポートメカニカルバルブVM400シリーズ。【特長...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
未確定：候補が29型番あります。
商品情報

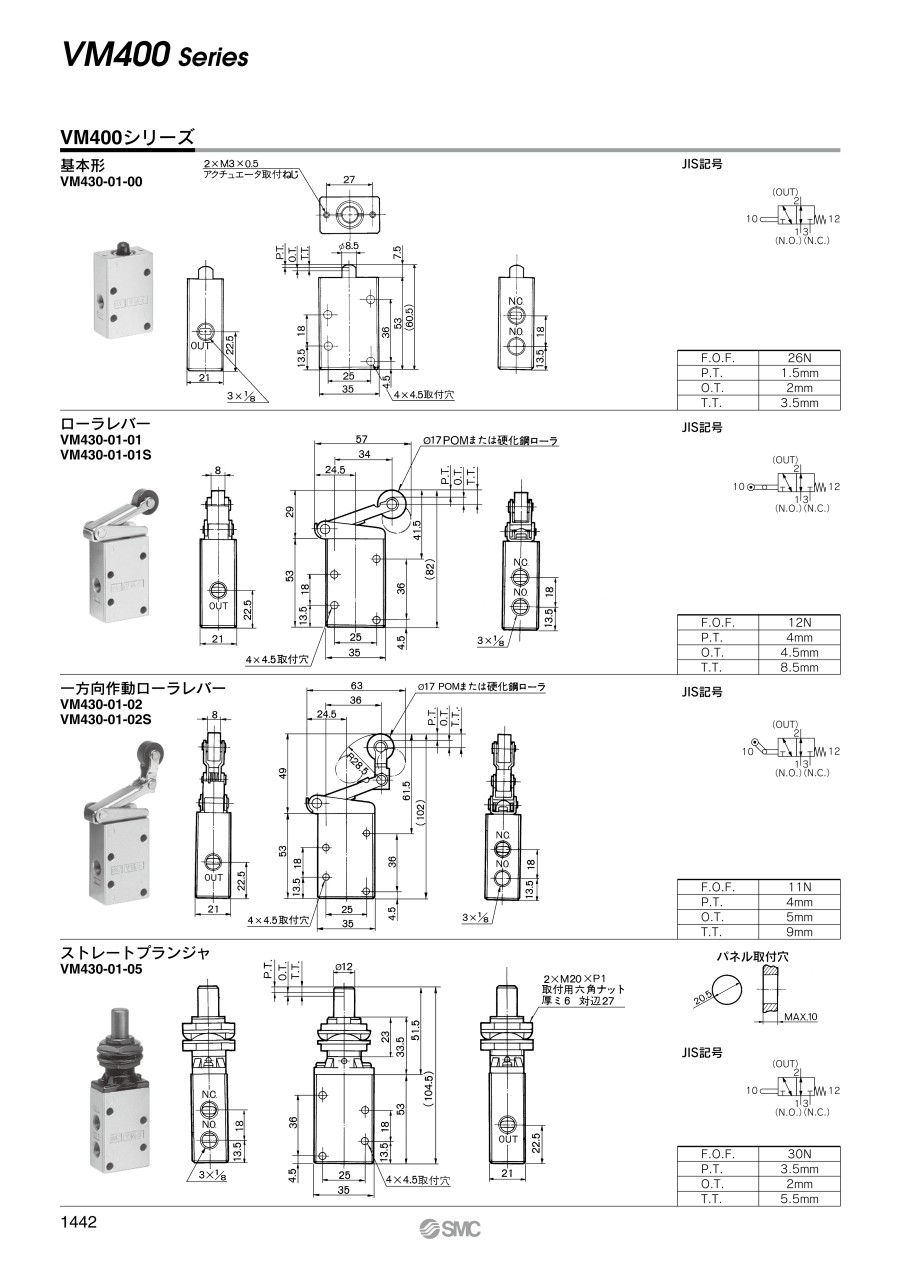

外形図
VM430-01-00
VM430-01-01／VM430-01-01S
製品仕様
商品イメージ
製品仕様
| 使用流体 | 空気 | |||
|---|---|---|---|---|
| 使用圧力 | -100kPa～1.0MPa | |||
| 周囲温度および使用空気温度 | -5～60℃（ただし凍結なきこと） | |||
| 流量特性 | - | C［dm3/（s・bar）］ | b | Cv |
| 1（NC）⇔2（OUT） | 1.4 | 0.2 | 0.29 | |
| 2（NO）⇔3（OUT） | 1.4 | 0.15 | 0.29 | |
| 給油 | 不要／給油の場合はタービン油1種（lSO VG32） | |||
| 接続口径 | 1/8 | |||
構造
| 番号 | 部品名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | ADC | プラチナシルバ |
| 2 | 押棒 | POM | - |
| 3 | 上ぶた | 黄銅 | 黒色亜鉛クロメート処理 |
| 4 | スプール弁 | アルミニウム合金, NBR | ゴムライニング |
| 5 | オーバートラベルスプリング | ステンレス鋼 | - |
| 6 | リティナ | 黄銅 | - |
| 7 | スプリング | ステンレス鋼 | - |
| 8 | スプリング | ステンレス鋼 | - |
VM430-01-00
| F.O.F | 26N |
|---|---|
| P.T. | 1.5mm |
| O.T. | 2mm |
| T.T. | 3.5mm |
VM430-01-01／VM430-01-01S
| F.O.F | 12N |
|---|---|
| P.T. | 4mm |
| O.T. | 4.5mm |
| T.T. | 8.5mm |
選定サポート情報
型式表示方法
型番例
- ※ 注1）平頭の場合アクチュエータ追記号の選択は不要です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,256円 ( 5,782円 ) | 在庫品1日目当日出荷可能 |
5,799円 ( 6,379円 ) | 在庫品1日目当日出荷可能 |
6,597円 ( 7,257円 ) | 在庫品1日目当日出荷可能 |
5,443円 ( 5,987円 ) | 6日目 |
7,255円 ( 7,981円 ) | 6日目 |
6,982円 ( 7,680円 ) | 6日目 |
6,982円 ( 7,680円 ) | 6日目 |
7,920円 ( 8,712円 ) | 6日目 |
7,920円 ( 8,712円 ) | 6日目 |
7,519円 ( 8,271円 ) | 在庫品1日目当日出荷可能 |
6,229円 ( 6,852円 ) | 6日目 |
6,981円4,886円 ( 5,375円 ) | 在庫品1日目当日出荷可能 |
6,981円 ( 7,679円 ) | 在庫品1日目当日出荷可能 |
6,532円 ( 7,185円 ) | 在庫品1日目当日出荷可能 |
6,982円 ( 7,680円 ) | 6日目 |
7,252円 ( 7,977円 ) | 在庫品1日目当日出荷可能 |
6,121円 ( 6,733円 ) | 6日目 |
6,982円 ( 7,680円 ) | 在庫品1日目当日出荷可能 |
7,247円 ( 7,972円 ) | 在庫品1日目当日出荷可能 |
6,977円 ( 7,675円 ) | 在庫品1日目当日出荷可能 |
6,639円 ( 7,303円 ) | 在庫品1日目当日出荷可能 |
6,976円 ( 7,674円 ) | 6日目 |
8,594円 ( 9,453円 ) | 6日目 |
4,611円 ( 5,072円 ) | 6日目 |
5,363円 ( 5,899円 ) | 6日目 |
6,121円 ( 6,733円 ) | 6日目 |
4,611円 ( 5,072円 ) | 6日目 |
5,369円 ( 5,906円 ) | 6日目 |
6,331円 ( 6,964円 ) | 6日目 |
詳細情報
基本情報
すべてのポートに配管が可能、3ポートメカニカルバルブVM400シリーズ。
【特長】
・N.C.またはN.O.の選択が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
3ポートメカニカルバルブ 重荷重タイプ VM800シリーズ
SMC社の3ポートメカニカルバルブ／重荷重タイプです。すべてのポートに配管ができ、排気による周囲の汚れや音が問題となる場合でも十分な対策をとることが可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
3ポートメカニカルバルブ VM400シリーズのレビュー
金型に使用しています
4
4.02023/04/17
金型に取り付けて動作後にこのローラレバー式のメカニカルバルブでエアーの吸排気用の弁として使用しています。以前から使ってい...もっと読む
0人が参考にしています。
エア配管用途
5
5.02018/08/08
真空発生器の切り替えスイッチとして使用。隔壁配管出来るので管路本体は箱で保護してスイッチだけ外部に出すような使い方が出来...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q３ポートメカニカルバルブ（VMシリーズ）で、N.O.（ノーマルオープン）タイプのものはありますか？
A
はい、「VM400/800シリーズ」があります。
配管方法の選択により、N.C.（ノーマルクローズ）またはN.O.（ノーマルオープン）のどちらでも使用可能です。
また、流れ方向に制約がない構造（ユニバーサルポーティング）となっていますので、
セレクタ弁やデバイダ弁など様々な用途にご使用頂けます。
配管方法の選択により、N.C.（ノーマルクローズ）またはN.O.（ノーマルオープン）のどちらでも使用可能です。
また、流れ方向に制約がない構造（ユニバーサルポーティング）となっていますので、
セレクタ弁やデバイダ弁など様々な用途にご使用頂けます。
Q２・３ポートメカニカルバルブ（VMシリーズ）の配管は、どのようにつなげば良いですか？
A
「VM100/200シリーズ」
配管接続口に“１”と刻印されている方がIN側、“２”と刻印されている方がOUT側になります。
（3ポートの場合、排気は押棒の排気穴（R孔）から抜ける構造なので、配管はできません。）
「VM400/800シリーズ」
配管接続口にそれぞれ“NC”、“NO”、“OUT”の刻印がされていますが、用途（機能）により配管方法が変わってきます。
WEBカタログのVM400/800シリーズの寸法図と同じ場所に記載されているJIS記号をご確認の上、
適切な配管となるようにして下さい。
配管接続口に“１”と刻印されている方がIN側、“２”と刻印されている方がOUT側になります。
（3ポートの場合、排気は押棒の排気穴（R孔）から抜ける構造なので、配管はできません。）
「VM400/800シリーズ」
配管接続口にそれぞれ“NC”、“NO”、“OUT”の刻印がされていますが、用途（機能）により配管方法が変わってきます。
WEBカタログのVM400/800シリーズの寸法図と同じ場所に記載されているJIS記号をご確認の上、
適切な配管となるようにして下さい。
