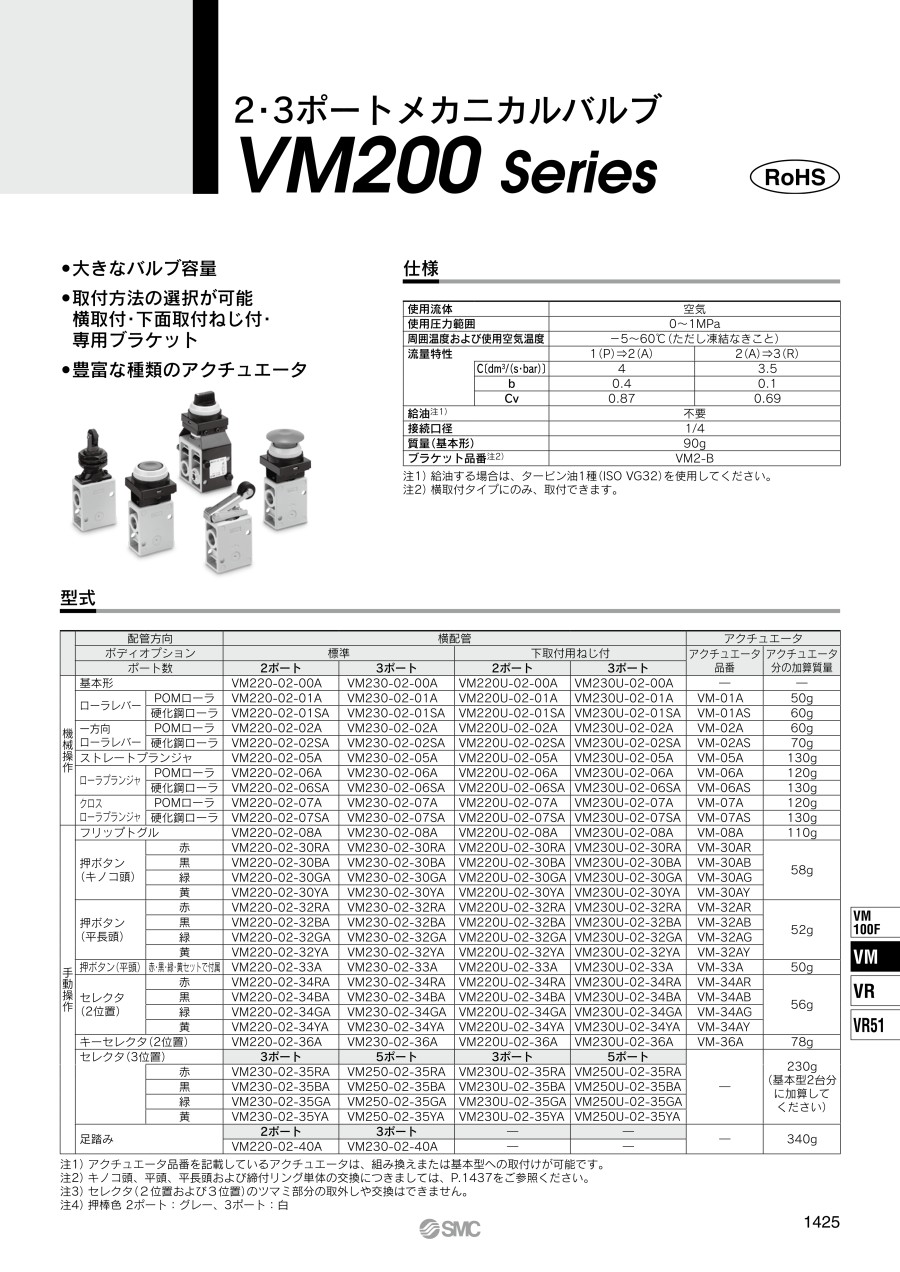

2・3ポートメカニカルバルブ VM200シリーズ
- 通常単価(税別)
- 3,106円～10,314円
- 税込単価
- 3,417円～11,345円
豊富な種類のアクチュエータ2・3ポートメカニカルバルブVM200シリーズ。【特...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が89型番あります。
商品情報
外形図
VM220-02-00A／VM230-02-00A
VM220-02-01A／VM230-02-01A／VM220-02-01SA／VM230-02-01SA
製品仕様
商品イメージ
製品仕様
| 使用流体 | 空気 | ||
|---|---|---|---|
| 使用圧力範囲 | 0～1MPa | ||
| 周囲温度および使用空気温度 | -5～60℃（ただし凍結なきこと） | ||
| 流量特性 | - | 1（P）⇒2（A） | 2（A）⇒3（R） |
| C〔dm3/（s・bar）〕 | 4 | 3.5 | |
| b | 0.4 | 0.1 | |
| Cv | 0.87 | 0.69 | |
| 給油注1） | 不要 | ||
| 接続口径 | 1/4 | ||
| 質量（基本形） | 90g | ||
| ブラケット品番注2） | VM2-B | ||
注1）給油する場合は、タービン油1種（ISO VG32）を使用してください。
注2）横取付タイプにのみ、取付できます。
構造
| 番号 | 部品名称 | 材質 | 備考 | |
|---|---|---|---|---|
| 1 | 弁本体 | ADC | アーバンホワイト塗装 | |
| 2 | 押棒 | ポリアセタール | 2ポート | グレー |
| 3ポート | 白 | |||
| 3 | 上蓋 | PBT | - | |
| 4 | 下蓋 | PBT | - | |
| 5 | 弁棒 | NBR、黄銅 | - | |
| 6 | スプリング | ステンレス | - | |
| 7 | スプリング | バネ鋼 | - | |
VM220-02-00A／VM230-02-00A
| F.O.F.※ | 52N |
|---|---|
| P.T. | 3mm |
| O.T. | 2mm |
| T.T. | 5mm |
- ※ 0.5MPa時
VM220-02-01A／VM230-02-01A／VM220-02-01SA／VM230-02-01SA
| F.O.F.※ | 24N |
|---|---|
| P.T. | 6.5mm |
| O.T. | 4.5mm |
| T.T. | 11mm |
- ※ 0.5MPa時
選定サポート情報
型式表示方法
型番例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,536円 ( 3,890円 ) | 在庫品1日目当日出荷可能 |
4,294円 ( 4,723円 ) | 在庫品1日目当日出荷可能 |
4,616円 ( 5,078円 ) | 在庫品1日目当日出荷可能 |
4,612円 ( 5,073円 ) | 在庫品1日目当日出荷可能 |
4,826円 ( 5,309円 ) | 在庫品1日目当日出荷可能 |
4,954円 ( 5,449円 ) | 9日目 |
5,799円 ( 6,379円 ) | 在庫品1日目当日出荷可能 |
5,154円 ( 5,669円 ) | 6日目 |
6,122円 ( 6,734円 ) | 在庫品1日目当日出荷可能 |
5,068円 ( 5,575円 ) | 在庫品1日目当日出荷可能 |
5,691円 ( 6,260円 ) | 在庫品1日目当日出荷可能 |
5,321円 ( 5,853円 ) | 在庫品1日目当日出荷可能 |
6,122円 ( 6,734円 ) | 在庫品1日目当日出荷可能 |
5,349円 ( 5,884円 ) | 14日目 |
5,349円 ( 5,884円 ) | 9日目 |
5,213円 ( 5,734円 ) | 9日目 |
4,939円 ( 5,433円 ) | 6日目 |
5,370円 ( 5,907円 ) | 在庫品1日目当日出荷可能 |
5,467円 ( 6,014円 ) | 在庫品1日目当日出荷可能 |
5,400円 ( 5,940円 ) | 6日目 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
5,793円 ( 6,372円 ) | 在庫品1日目当日出荷可能 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
8,588円 ( 9,447円 ) | 在庫品1日目当日出荷可能 |
3,106円 ( 3,417円 ) | 6日目 |
4,288円 ( 4,717円 ) | 19日目 |
4,616円 ( 5,078円 ) | 6日目 |
3,213円 ( 3,534円 ) | 6日目 |
3,966円 ( 4,363円 ) | 6日目 |
5,149円 ( 5,664円 ) | 6日目 |
7,514円 ( 8,265円 ) | 6日目 |
4,248円 ( 4,673円 ) | 9日目 |
3,536円 ( 3,890円 ) | 在庫品1日目当日出荷可能 |
3,699円 ( 4,069円 ) | 9日目 |
4,294円 ( 4,723円 ) | 在庫品1日目当日出荷可能 |
4,612円 ( 5,073円 ) | 在庫品1日目当日出荷可能 |
4,953円 ( 5,448円 ) | 6日目 |
5,411円 ( 5,952円 ) | 在庫品1日目当日出荷可能 |
5,405円 ( 5,946円 ) | 6日目 |
5,154円 ( 5,669円 ) | 6日目 |
6,122円 ( 6,734円 ) | 在庫品1日目当日出荷可能 |
4,832円 ( 5,315円 ) | 6日目 |
5,370円 ( 5,907円 ) | 在庫品1日目当日出荷可能 |
5,691円 ( 6,260円 ) | 在庫品1日目当日出荷可能 |
4,832円 ( 5,315円 ) | 6日目 |
5,349円 ( 5,884円 ) | 9日目 |
4,723円 ( 5,195円 ) | 6日目 |
4,723円 ( 5,195円 ) | 6日目 |
5,213円 ( 5,734円 ) | 9日目 |
5,370円 ( 5,907円 ) | 在庫品1日目当日出荷可能 |
5,369円 ( 5,906円 ) | 在庫品1日目当日出荷可能 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
6,223円 ( 6,845円 ) | 9日目 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
5,793円 ( 6,372円 ) | 在庫品1日目当日出荷可能 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
5,793円 ( 6,372円 ) | 在庫品1日目当日出荷可能 |
5,149円 ( 5,664円 ) | 6日目 |
9,089円 ( 9,998円 ) | 6日目 |
8,668円 ( 9,535円 ) | 6日目 |
詳細情報
基本情報
豊富な種類のアクチュエータ2・3ポートメカニカルバルブVM200シリーズ。
【特長】
・大きなバルブ容量
・取付方法の選択が可能（横取付/下面取付ねじ付/専用ブラケット）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - VMシリーズのオーダーメイド仕様および製品個別注意事項は、カタログタブの【規格情報】をクリックし、P1648～P1656を参照ください。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
2・3ポートメカニカルバルブ VM100シリーズ
SMC社の2・3ポートメカニカルバルブです。マイクロスイッチ相当の小形さです。横配管形／下配管形から配管方向の選択が可能です。横配管形では取付方法が横取付／下面取付ねじ付／専用ブラケットから選択が可能です。
SMC
【在庫品多数】薄形シリンダ 標準形 複動・片ロッド CQ2シリーズ
SMC社売れ筋の薄形シリンダ／標準形：複動・片ロッド CQ2シリーズです。全長が薄形に設計された省スペースシリンダです。各種冶具や装置のコンパクト化を実現しているため最小限のスペースでワーク可能です。
2・3ポートメカニカルバルブ VM200シリーズのレビュー
社内設備用
4
4.02022/02/24
エアブロー機器に使用しました。動作もスムーズで問題なく使用出来ています。
4つ星にしたのは、やや高額です。
2人が参考にしています。
エアや水の配管に使用しています
4
4.02019/11/26
エアや水の配管に使用しています。スペックなどを考慮してこの商品を選定しました。今のところ不具合などはなく使用できています...もっと読む
0人が参考にしています。
自社内設備に使用
5
5.02018/10/30
金型設備のエアー配管部に使用しています。長年の使用実績から性能面での信頼性があり継続利用しています。現状当社では、基本型...もっと読む
0人が参考にしています。
装置に使用
4
4.02018/10/19
エアー吸引に必要な切り替えスイッチとして使用しています。性能面は、全く問題なく満足のいく商品です。今回、当社での利用はノ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qメカニカルバルブ（VM100/200シリーズ）で、銘板型式が「VM13（VM12）」や「VM23（VM22）」としか書かれていないバルブがありますが、このままの型式で購入可能ですか？
A
まことに申し訳ありませんが、「VM100/200シリーズ」の旧タイプには銘板シールにフル型式が記載されておりません。
お手数ですが、WEBカタログ（VM/VZM/VFMシリーズ）にてフル型式をお確かめの上、新VMシリーズでご購入をお願い致します。
注）旧タイプには「VM15」や「VM25」のみ記載のバルブもありました。新VMシリーズにてフル型式をお確かめください。
お手数ですが、WEBカタログ（VM/VZM/VFMシリーズ）にてフル型式をお確かめの上、新VMシリーズでご購入をお願い致します。
注）旧タイプには「VM15」や「VM25」のみ記載のバルブもありました。新VMシリーズにてフル型式をお確かめください。
Qメカニカルバルブ（VMシリーズ）で、押しボタンがロック（保持）できるものはありますか？
A
はい、「VM/VZM/VFMシリーズ」にそれぞれ設定があります。
（オーダーメイド仕様）キノコ頭押ボタンを押すとその状態でロックされ、以下のいずれかの方法でロックを解除することができます。
（型式の末尾にオーダーメイド記号が付きます）
・ 「オルタネイト形（-X207）」 … 再度ボタンを押すとバルブが元の状態に復帰します。
・ 「プッシュロックターンリセット形（-X219）」 … ボタンを右に回すとリセットできます。
適用型式などの詳細につきましては、WEBカタログ（VM/VZM/VFMシリーズ）の「オーダーメイド仕様」をご参照下さい。
（オーダーメイド仕様）キノコ頭押ボタンを押すとその状態でロックされ、以下のいずれかの方法でロックを解除することができます。
（型式の末尾にオーダーメイド記号が付きます）
・ 「オルタネイト形（-X207）」 … 再度ボタンを押すとバルブが元の状態に復帰します。
・ 「プッシュロックターンリセット形（-X219）」 … ボタンを右に回すとリセットできます。
適用型式などの詳細につきましては、WEBカタログ（VM/VZM/VFMシリーズ）の「オーダーメイド仕様」をご参照下さい。
