フィンガバルブ VHKシリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 892円～1,248円特別価格
- 税込単価
- 981円～1,373円特別価格
【特長】・大きな有効断面積1.48～15.68mm2・軽い操作力・シール不良の...
詳細情報を確認する- 切換位置数
- 2位置ノーマルクローズ
- 本体形状
- ワンタッチ継手形
- 切換操作
- つまみ
- 配管の種類と方向
- ダイレクト側面
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - メーカー廃盤に伴い在庫限りで販売終了となります。
未確定：候補が11型番あります。
商品情報
外形図
1（P）・2（A） - ワンタッチ管継手
難燃タイプ：1（P）・2（A） - ワンタッチ管継手
※ 絞り込み条件の、「取付方法」で「底面」を選択するとL型ブラケット付になります。

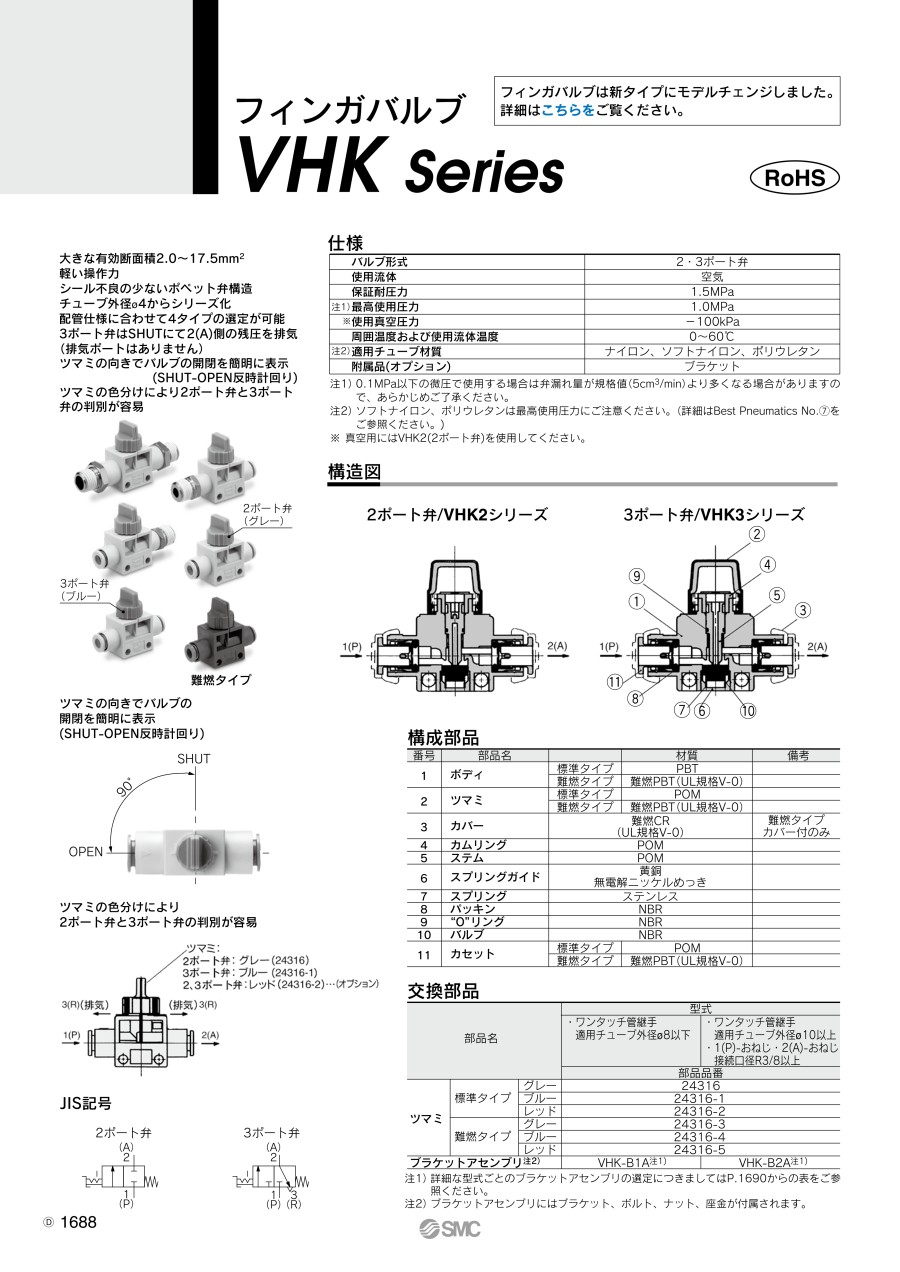

製品仕様
標準タイプ
難燃タイプ
| バルブ形式 | 2・3ポート弁 |
|---|---|
| 使用流体 | 空気 |
| 保証耐圧力 | 1.5MPa |
| 注1）最高使用圧力 | 1.0MPa |
| ※使用真空圧力 | -100kPa |
| 周囲温度および使用流体温度 | 0～60℃ |
| 注2）適用チューブ材質 | ナイロン、ソフトナイロン、ポリウレタン |
| 附属品（オプション） | ブラケット |
- ※ 注1）0.1MPa以下の微圧で使用する場合は弁漏れ量が規格値（5cm3/min）より多くなる場合がありますの で、あらかじめご了承ください。
- ※ 注2）ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。
- ※ 真空用にはVHK2(2ポート弁)を使用してください。
構造
2ポート弁／VHK2シリーズ
3ポート弁／VHK3シリーズ
構成部品
| 番号 | 部品名 | - | 材質 | 備考 |
|---|---|---|---|---|
| 1 | ボディ | 標準タイプ | PBT | - |
| 難燃タイプ | 難燃PBT（UL規格V-0） | - | ||
| 2 | ツマミ | 標準タイプ | POM | - |
| 難燃タイプ | 難燃PBT（UL規格V-0） | - | ||
| 3 | カバー | 難燃CR（UL規格V-0） | 難燃タイプカバー付のみ | |
| 4 | カムリング | POM | - | |
| 5 | ステム | POM | - | |
| 6 | スプリングガイド | 黄銅 無電解ニッケルめっき | - | |
| 7 | スプリング | ステンレス | - | |
| 8 | パッキン | NBR | - | |
| 9 | “O”リング | NBR | - | |
| 10 | バルブ | NBR | - | |
| 11 | カセット | 標準タイプ | POM | - |
| 難燃タイプ | 難燃PBT（UL規格V-0） | - | ||
交換部品
| 部品名 | 型番 | |||
|---|---|---|---|---|
| ・ワンタッチ管継手適用チューブ外径φ8（外径8mm）以下 | ・ワンタッチ管継手適用チューブ外径φ10（外径10mm）以上 ・1（P）-おねじ・2（A）-おねじ接続口径R3/8以上 | |||
| 部品型番 | ||||
| ツマミ | 標準タイプ | グレー | 24316 | |
| ブルー | 24316-1 | |||
| レッド | 24316-2 | |||
| 難燃タイプ | グレー | 24316-3 | ||
| ブルー | 24316-4 | |||
| レッド | 24316-5 | |||
| ブラケットアセンブリ注1） | VHK-B1A | VHK-B2A | ||
- ※ 注1）ブラケットアセンブリにはブラケット、ボルト、ナット、座金が付属されます。
規格表
1（P）・2（A） - ワンタッチ管継手
| 型番 | 適用チューブ外径 mm | H | L1 | L2 | L3 | L4 | L5 | L6 | M1 | M2 | Q | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1（P） | 2（A） | |||||||||||
| VHK□-04F-04F | 4 | 4 | 18 | 41 | 47.6 | 23.8 | 23.8 | 16.5 | 3.5 | 15.8 | 15.8 | 11 |
| VHK□-06F-04F | 6 | 4 | 18 | 41 | 48 | 24.3 | 23.7 | 16.5 | 3.5 | 16.8 | 15.8 | 11 |
| VHK□-06F-06F | 6 | 48.6 | 24.3 | 16.8 | ||||||||
| VHK□-08F-06F | 8 | 6 | 18 | 41 | 50.5 | 26.2 | 24.3 | 16.5 | 3.5 | 18.7 | 16.8 | 11 |
| VHK□-08F-08F | 8 | 52.4 | 26.2 | 18.7 | ||||||||
| VHK□-10F-08F | 10 | 8 | 22 | 46 | 58.5 | 30.5 | 28 | 21.5 | 4 | 20.8 | 18.7 | 14 |
| VHK□-10F-10F | 10 | 61 | 30.5 | 20.8 | ||||||||
| VHK□-12F-10F | 12 | 10 | 22 | 46 | 62 | 31.5 | 30.5 | 21.5 | 4 | 21.8 | 20.8 | 14 |
| VHK□-12F-12F | 12 | 63 | 31.5 | 21.8 | ||||||||
| 型番 | 流量特性 | 質量 g | ブラケット取付方法 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1（P）→2（A） | 2（A）→3（R）※1 | ブラケット アセンブリ型番 | C | D | E | F | G | J | K | ||||||
| C〔dm/（s・bar）〕 | ｂ | Cv | C〔dm/（s・bar）〕 | b | Cv | ||||||||||
| VHK□-04F-04F | 0.7 | 0.15 | 0.14 | 0.25 | 0.6 | 0.06 | 15 | VHK-B1A | 44.5 | 14.5 | 1 | 27 | 22 | 16.5 | 26 |
| VHK□-06F-04F | 1.0 | 0.15 | 0.21 | 0.25 | 0.6 | 0.06 | 15 | VHK-B1A | 44.5 | 14.5 | 1 | 27 | 22 | 16.5 | 26 |
| VHK□-06F-06F | 1.4 | 0.15 | 0.35 | 0.25 | 0.6 | 0.06 | 16 | ||||||||
| VHK□-08F-06F | 2 | 0.15 | 0.36 | 0.25 | 0.6 | 0.06 | 16 | VHK-B1A | 44.5 | 14.5 | 1 | 27 | 22 | 16.5 | 26 |
| VHK□-08F-08F | 1.9 | 0.15 | 0.39 | 0.25 | 0.6 | 0.06 | 17 | ||||||||
| VHK□-10F-08F | 2.7 | 0.15 | 0.55 | 0.67 | 0.6 | 0.16 | 28 | VHK-B2A | 49 | 17 | 1 | 30 | 25 | 21.5 | 31 |
| VHK□-10F-10F | 3.1 | 0.15 | 0.65 | 0.67 | 0.6 | 0.16 | 29 | ||||||||
| VHK□-12F-10F | 3.3 | 0.15 | 0.68 | 0.67 | 0.6 | 0.16 | 31 | VHK-B2A | 49 | 17 | 1 | 30 | 25 | 21.5 | 31 |
| VHK□-12F-12F | 3.4 | 0.15 | 0.70 | 0.67 | 0.6 | 0.16 | 32 | ||||||||
難燃タイプ：1（P）・2（A） - ワンタッチ管継手
| 型番 | 適用チューブ 外径mm | H | L1 | L2 | L3 | L4 | L5 | L6 | L7 | Q | M1 | M2 | 質量 g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1（P） | 2（A） | |||||||||||||
| VHK□R-04F-04F | 4 | 4 | 18 | 41 | 47.6 | 23.8 | 23.8 | 16.5 | 3.5 | 51.6 | 11 | 15.8 | 15.8 | 15 |
| VHK□R-06F-06F | 6 | 6 | 18 | 41 | 48.6 | 24.3 | 24.3 | 16.5 | 3.5 | 52.6 | 11 | 16.8 | 16.8 | 16 |
| VHK□R-08F-08F | 8 | 8 | 18 | 41 | 52.4 | 26.2 | 26.2 | 16.5 | 3.5 | 56.4 | 11 | 18.7 | 18.7 | 17 |
| VHK□R-10F-10F | 10 | 10 | 22 | 46 | 61 | 30.5 | 30.5 | 21.5 | 4 | 65 | 14 | 20.8 | 20.8 | 29 |
| VHK□R-12F-12F | 12 | 12 | 22 | 46 | 63 | 31.5 | 31.5 | 21.5 | 4 | 67 | 14 | 21.8 | 21.8 | 32 |
| 型番 | 流量特性 | S | ブラケット取付方法 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1（P）→2（A） | 2（A）→3（R） | ブラケット アセンブリ型番 | C | D | E | F | G | J | K | ||||||
| C〔dm/（s・bar）〕 | ｂ | Cv | C〔dm/（s・bar）〕 | b | Cv | ||||||||||
| VHK□R-04F-04F | 0.4 | 0.15 | 0.14 | 0.25 | 0.6 | 0.08 | φ14.4（直径14.4mm） | VHK-B1A | 44.5 | 14.5 | 1 | 27 | 22 | 16.5 | 26 |
| VHK□R-06F-06F | 1.4 | 0.15 | 0.35 | 0.25 | 0.6 | 0.08 | φ16.8（直径16.8mm） | VHK-B1A | 44.5 | 14.5 | 1 | 27 | 22 | 16.5 | 26 |
| VHK□R-08F-08F | 1.9 | 0.15 | 0.39 | 0.25 | 0.6 | 0.08 | φ19.2（直径19.2mm） | VHK-B1A | 44.5 | 14.5 | 1 | 27 | 22 | 16.5 | 26 |
| VHK□R-10F-10F | 3.1 | 0.15 | 0.65 | 0.67 | 0.6 | 0.21 | φ23.3（直径23.3mm） | VHK-B2A | 49 | 17 | 1 | 30 | 25 | 21.5 | 31 |
| VHK□R-12F-12F | 3.4 | 0.15 | 0.70 | 0.67 | 0.6 | 0.21 | φ25.7（直径25.7mm） | VHK-B2A | 49 | 17 | 1 | 30 | 25 | 21.5 | 31 |
選定サポート情報
型式表示方法
型番例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,248円 ( 1,373円 ) | 在庫品1日目当日出荷可能 |
1,114円846円 ( 931円 ) | 在庫品1日目当日出荷可能 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
1,104円 ( 1,214円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
1,114円 ( 1,225円 ) | 在庫品1日目当日出荷可能 |
1,123円 ( 1,235円 ) | 在庫品1日目当日出荷可能 |
1,061円 ( 1,167円 ) | 在庫品1日目当日出荷可能 |
1,061円 ( 1,167円 ) | 在庫品1日目当日出荷可能 |
1,061円 ( 1,167円 ) | 在庫品1日目当日出荷可能 |
892円 ( 981円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・大きな有効断面積1.48～15.68mm2
・軽い操作力
・シール不良の少ないポペット弁構造
・チューブ外径φ4からシリーズ化
・配管仕様に合わせて4タイプの選定が可能
・3ポート弁はSHUTにて2（A）側の残圧を排気（排気ポートはありません）
・ツマミの向きでバルブの開閉を簡明に表示（SHUT-OPEN反時計回り）
・ツマミの色分けにより2ポート弁と3ポート弁の判別が容易
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - メーカー廃盤に伴い在庫限りで販売終了となります。
