高速2ポートバルブ SX10シリーズ
- 通常単価(税別)
- 2,010円～2,532円
- 税込単価
- 2,211円～2,785円
高速応答 高速2ポートバルブ SX10シリーズ。【特長】・長寿命（50億回以上...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
単位：mm
SX12-□G クイック着脱タイプ
SX11-□G ねじ取付タイプ
製品仕様

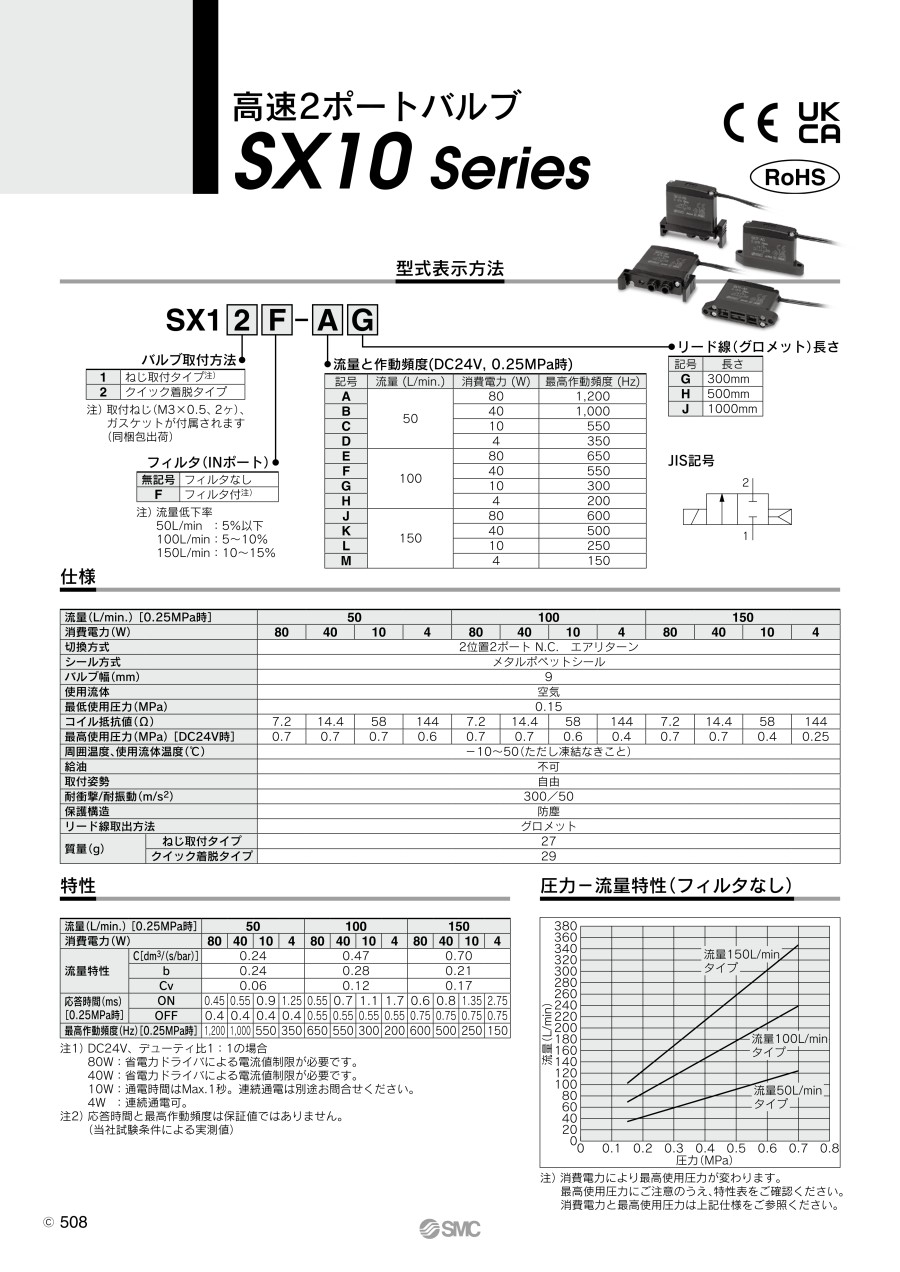

型式表示方法
| 流量（L/min.）［0.25MPa時］ | 50 | 100 | 150 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 消費電力（W） | 80 | 40 | 10 | 4 | 80 | 40 | 10 | 4 | 80 | 40 | 10 | 4 | |
| 切換方式 | 2位置2ポートN.C. エアリターン | ||||||||||||
| シール方式 | メタルポペットシール | ||||||||||||
| バルブ幅（mm） | 9 | ||||||||||||
| 使用流体 | 空気 | ||||||||||||
| 最低使用圧力（MPa） | 0.15 | ||||||||||||
| コイル抵抗値（Ω） | 7.2 | 14.4 | 58 | 144 | 7.2 | 14.4 | 58 | 144 | 7.2 | 14.4 | 58 | 144 | |
| 最高使用圧力（MPa）［DC24V時］ | 0.7 | 0.7 | 0.7 | 0.6 | 0.7 | 0.7 | 0.6 | 0.4 | 0.7 | 0.7 | 0.4 | 0.25 | |
| 周囲温度、使用流体温度（℃） | -10～+50（ただし凍結なきこと） | ||||||||||||
| 給油 | 不可 | ||||||||||||
| 取付姿勢 | 自由 | ||||||||||||
| 耐衝撃／耐振動（m/s2） | 300／50 | ||||||||||||
| 保護構造 | 防塵 | ||||||||||||
| リード線取出方法 | グロメット | ||||||||||||
| 質量（g） | ねじ取付タイプ | 27 | |||||||||||
| クイック着脱タイプ | 29 | ||||||||||||
特性
| 流量（L/min.）［0.25MPa時］ | 50 | 100 | 150 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 消費電力（W） | 80 | 40 | 10 | 4 | 80 | 40 | 10 | 4 | 80 | 40 | 10 | 4 | |
| 流量特性 | C［dm3/（s/bar）］ | 0.24 | 0.47 | 0.70 | |||||||||
| b | 0.24 | 0.28 | 0.21 | ||||||||||
| Cv | 0.06 | 0.12 | 0.17 | ||||||||||
| 応答時間（ms） ［0.25MPa時］ | ON | 0.45 | 0.55 | 0.9 | 1.25 | 0.55 | 0.7 | 1.1 | 1.7 | 0.6 | 0.8 | 1.35 | 2.75 |
| OFF | 0.4 | 0.4 | 0.4 | 0.4 | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | 0.75 | |
| 最高作動頻度（Hz）［0.25MPa時］ | 1,200 | 1,000 | 550 | 350 | 650 | 550 | 300 | 200 | 600 | 500 | 250 | 150 | |
注1）DC24V、デューティ比1：1の場合
- 80W：省電力ドライバによる電流値制限が必要です。
- 40W：省電力ドライバによる電流値制限が必要です。
- 10W：通電時間はMax.1秒。連続通電は別途お問合せください。
- 4W ：連続通電可。
注2）応答時間と最高作動頻度は保証値ではありません。
圧力－流量特性（フィルタなし）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,010円 ( 2,211円 ) | 15日目 |
2,308円 ( 2,539円 ) | 在庫品1日目当日出荷可能 |
2,188円 ( 2,407円 ) | 15日目 |
2,214円 ( 2,435円 ) | 15日目 |
2,189円 ( 2,408円 ) | 9日目 |
2,417円 ( 2,659円 ) | 15日目 |
2,519円 ( 2,771円 ) | 6日目 |
2,354円 ( 2,589円 ) | 6日目 |
2,532円 ( 2,785円 ) | 15日目 |
2,519円 ( 2,771円 ) | 19日目 |
詳細情報
基本情報
高速応答 高速2ポートバルブ SX10シリーズ。
【特長】
・長寿命（50億回以上）
・高頻度 （1200Hz）
・クイック着脱タイプ/ねじ取付タイプの2種類の取付方法
・低消費電力4W、長期連続通電可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
