小型直動2ポートソレノイドバルブ VDWシリーズ
- 一部SALE 2026/03/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,387円～4,802円特別価格
- 税込単価
- 1,526円～5,282円特別価格
空気/中真空/水用小型直動2ポートソレノイドバルブVDWシリーズ。【特長】・消...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
グロメット（ボディ材質：AI）
グロメット（ボディ材質：樹脂、ワンタッチ管継手付）
グロメット（ボディ材質：樹脂、管接続口径M5/M6）
グロメット（ボディ材質：黄銅）
グロメット（ボディ材質：SUS）

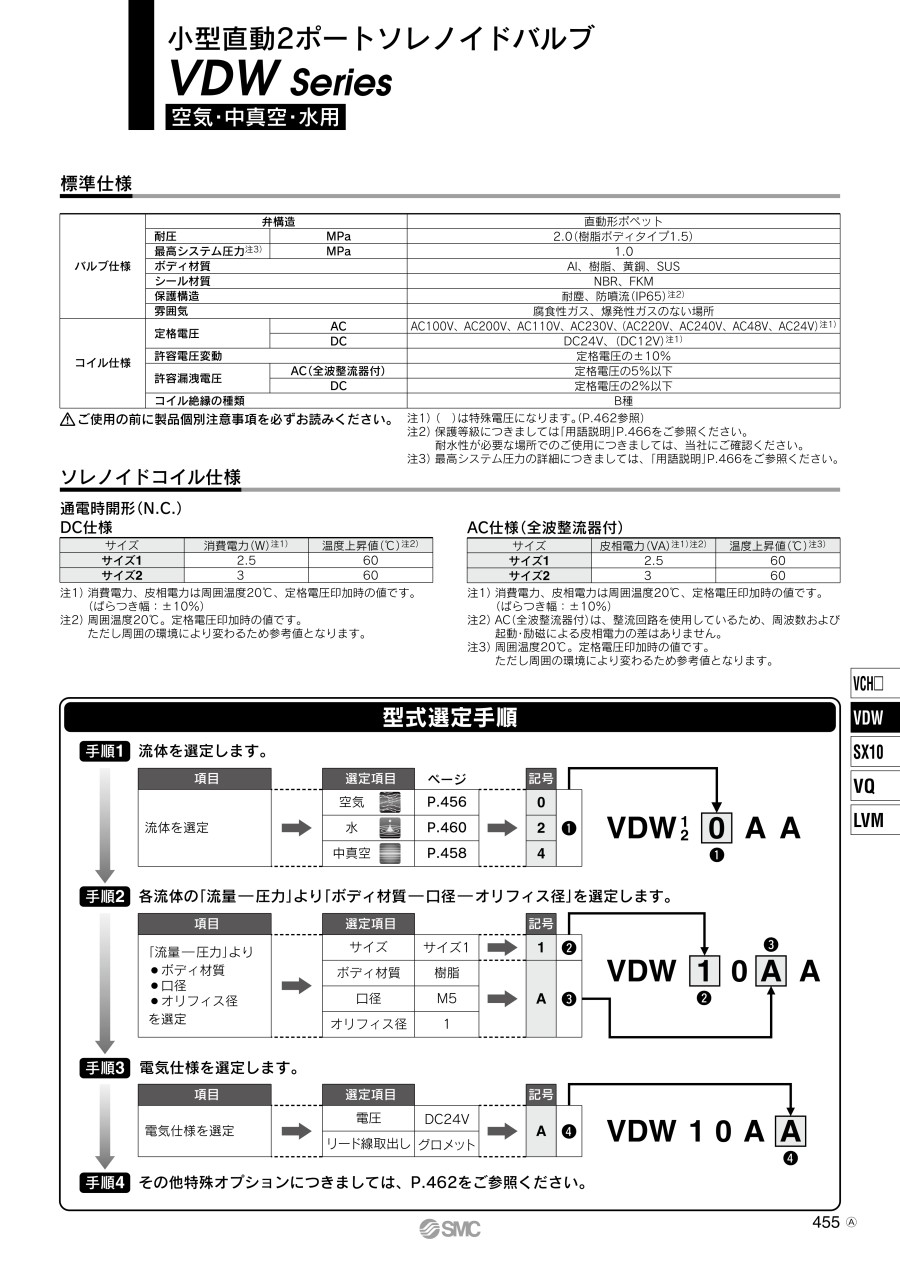

製品仕様
空気用
中真空用
水用
型式表示方法
■空気用
■中真空用
■水用
■電気オプション
■その他オプション
- ※1空気用（VDW□0）・水用（VDW□2）に適用します。
- ※2GおよびNPTを選択する場合は標準型番にて口径1/8を選択してください。
- ※3M6を選択する場合は標準型番にて口径M5を選択してください。
- ※4脱イオン水など、C37材を腐食させる流体を使用する場合はSUSボディを選択してください。
■ブラケット付
製品仕様
| - | 弁構造 | 直動形ポペット | |
|---|---|---|---|
| バルブ仕様 | 耐圧 | MPa | 2.0（樹脂ボディタイプ1.5） |
| 最高システム圧力 | MPa | 1.0 | |
| ボディ材質 | Al、樹脂、黄銅、SUS | ||
| シール材質 | NBR、FKM | ||
| 保護構造 | 耐塵、防噴流（IP65）注2） | ||
| 雰囲気 | 腐食性ガス、爆発性ガスのない場所 | ||
| コイル仕様 | 定格電圧 | AC | AC100V、AC200V、AC110V、AC230V、（AC220V、AC240V、AC48V、AC24V）注1） |
| DC | DC24V、（DC12V）注1） | ||
| 許容電圧変動 | 定格電圧の±10％ | ||
| 許容漏洩電圧 | AC（全波整流器付） | 定格電圧の5％以下 | |
| DC | 定格電圧の2％以下 | ||
| コイル絶縁の種類 | B種 | ||
注1）（ ）は特殊電圧になります。
注2）耐水性が必要な場所でのご使用につきましては、メーカーにご確認ください。
構造
通電時開形（N.C.） ボディ材質：Al、PPS樹脂、黄銅、SUS
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ソレノイドコイル | Cu+Fe+樹脂 |
| 2 | 固定鉄心 | Fe |
| 3 | チューブ | SUS |
| 4 | 復帰スプリング | SUS |
| 5 | 可動鉄心Ass'y | NBR、FKM、SUS、PPS樹脂 |
| 6 | パッキン | NBR、FKM |
| 7 | ボディ | Al、PPS樹脂、黄銅、SUS |
ボディ材質：PPS樹脂（ワンタッチ管継手タイプ）
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ソレノイドコイル | Cu+Fe+樹脂 |
| 2 | 固定鉄心 | Fe |
| 3 | チューブ | SUS |
| 4 | 復帰スプリング | SUS |
| 5 | 可動鉄心Ass'y | NBR、FKM、SUS、PPS樹脂 |
| 6 | パッキン | NBR、FKM |
| 7 | ボディ | PPS樹脂 |
| 8 | ブラケット | SPCC |
規格表
ボディ材質：AI
| 型番 | 管接続口径 P | A | B | B1 | C | D | E | F | ブラケット取付寸法（XD） | リード線取出方法 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G | U | W | X | Y | グロメット | ||||||||||
| Q | R | ||||||||||||||
| VDW2 | M5、1/8 | 15 | 22 | 11 | 51.7 | 20 | 8 | 13.5 | 4 | 33 | 14 | 39 | 20 | 17 | 36.2 |
ボディ材質：樹脂（ワンタッチ管継手付）
| 型番 | ワンタッチ管継手 P | B | B1 | C | D | E | F | ブラケット取付寸法 | リード線取出方法 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U | W | X | Y | グロメット | |||||||||
| Q | R | ||||||||||||
| VDW1 | Φ3.2、Φ4 | 31.7 | 17.1 | 46.1 | 15 | 9.5 | 11 | 28 | 11 | 34 | 17 | 15.5 | 30.35 |
| VDW2 | Φ4、Φ6 | 35.9 | 19.8 | 52.9 | 20 | 10.4 | 13.5 | 33 | 14 | 39 | 20 | 17 | 35 |
ボディ材質：樹脂（管接続口径M5/M6）
| 型番 | 管接続口径 P | B | B1 | C | D | E | F | ブラケット取付寸法 | リード線取出方法 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| U | W | X | Y | グロメット | |||||||||
| Q | R | ||||||||||||
| VDW1 | M5（M6） | 20 | 10 | 46.1 | 15 | 9.5 | 11 | 28 | 11 | 34 | 17 | 15.5 | 30.35 |
| VDW2 | M5（M6） | 22 | 11 | 50.9 | 20 | 9.5 | 13.5 | 33 | 14 | 39 | 20 | 17 | 33.9 |
ボディ材質：黄銅
| 型番 | 管接続口径 P | B | B1 | C | D | E | F | 取付方法 | ブラケット取付寸法（XD） | リード線取出方法 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | K | M | G | U | W | X | Y | グロメット | |||||||||
| Q | R | ||||||||||||||||
| VDW1 | M5 | 20 | 10 | 42.4 | 15 | 6 | 11 | M2.5 | 4 | 11 | 4 | 28 | 11 | 34 | 17 | 15.5 | 30.15 |
| VDW2 | M5、1/8 | 22 | 11 | 51.7 | 20 | 8 | 13.5 | M3 | 5 | 15 | 4 | 33 | 14 | 39 | 20 | 17 | 36.2 |
ボディ材質：SUS
| 型番 | 管接続口径 P | A | B | B1 | C | D | E | F | 取付方法 | ブラケット取付寸法（XD） | リード線取出方法 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | K | M | G | U | W | X | Y | グロメット | ||||||||||
| Q | R | |||||||||||||||||
| VDW1 | M5 | 12 | 20 | 10 | 42.4 | 15 | 6 | 11 | M2.5 | 4 | 11 | 4 | 28 | 11 | 34 | 17 | 15.5 | 30.15 |
| VDW2 | M5、1/8 | 15 | 22 | 11 | 51.7 | 20 | 8 | 13.5 | M3 | 5 | 15 | 4 | 33 | 14 | 39 | 20 | 17 | 36.2 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,494円 ( 1,643円 ) | 在庫品1日目当日出荷可能 |
1,417円 ( 1,559円 ) | 9日目 |
1,493円 ( 1,642円 ) | 6日目 |
1,709円 ( 1,880円 ) | 6日目 |
1,387円 ( 1,526円 ) | 在庫品1日目当日出荷可能 |
1,816円 ( 1,998円 ) | 6日目 |
1,924円 ( 2,116円 ) | 在庫品1日目当日出荷可能 |
1,964円 ( 2,160円 ) | 6日目 |
2,333円 ( 2,566円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 在庫品1日目当日出荷可能 |
1,827円 ( 2,010円 ) | 9日目 |
1,552円 ( 1,707円 ) | 在庫品1日目当日出荷可能 |
1,601円 ( 1,761円 ) | 9日目 |
1,387円 ( 1,526円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 在庫品1日目当日出荷可能 |
1,607円 ( 1,768円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 6日目 |
1,392円 ( 1,531円 ) | 6日目 |
1,665円 ( 1,832円 ) | 6日目 |
1,500円 ( 1,650円 ) | 3日目 |
1,714円 ( 1,885円 ) | 6日目 |
1,607円 ( 1,768円 ) | 6日目 |
1,822円 ( 2,004円 ) | 3日目 |
1,798円 ( 1,978円 ) | 6日目 |
1,811円 ( 1,992円 ) | 11日目 |
2,354円 ( 2,589円 ) | 在庫品1日目当日出荷可能 |
2,247円 ( 2,472円 ) | 6日目 |
2,245円 ( 2,470円 ) | 6日目 |
2,460円 ( 2,706円 ) | 6日目 |
2,247円 ( 2,472円 ) | 6日目 |
2,247円 ( 2,472円 ) | 6日目 |
2,682円 ( 2,950円 ) | 在庫品1日目当日出荷可能 |
2,581円 ( 2,839円 ) | 6日目 |
2,784円 ( 3,062円 ) | 6日目 |
2,892円 ( 3,181円 ) | 在庫品1日目当日出荷可能 |
3,971円 ( 4,368円 ) | 6日目 |
4,294円 ( 4,723円 ) | 6日目 |
4,294円 ( 4,723円 ) | 6日目 |
3,971円 ( 4,368円 ) | 6日目 |
1,816円 ( 1,998円 ) | 在庫品1日目当日出荷可能 |
1,601円 ( 1,761円 ) | 9日目 |
1,601円 ( 1,761円 ) | 6日目 |
1,601円 ( 1,761円 ) | 6日目 |
1,924円 ( 2,116円 ) | 9日目 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
2,031円 ( 2,234円 ) | 9日目 |
2,031円 ( 2,234円 ) | 9日目 |
2,031円 ( 2,234円 ) | 9日目 |
2,247円 ( 2,472円 ) | 9日目 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
2,669円 ( 2,936円 ) | 在庫品1日目当日出荷可能 |
2,753円 ( 3,028円 ) | 在庫品1日目当日出荷可能 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
2,333円 ( 2,566円 ) | 在庫品1日目当日出荷可能 |
2,247円 ( 2,472円 ) | 6日目 |
2,246円 ( 2,471円 ) | 在庫品1日目当日出荷可能 |
2,451円 ( 2,696円 ) | 6日目 |
詳細情報
基本情報
空気/中真空/水用小型直動2ポートソレノイドバルブVDWシリーズ。
【特長】
・消費電力：2.5W（VDW1）、3W（VDW2）
・ワンタッチ管継手付（樹脂ボディ）を用意
・難燃性UL94V-0準拠
・鉄心の耐食性向上
・静音構造
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。 - CADデータは、一部の型番には対応しておりません。
