UVC アルミオーバルチューブラ取っ手

カタログ |

数量スライド割引

通常単価(税別): 5,797円～10,300円

税込単価: 6,377円～11,330円

【特長】・前面から取りつける取っ手です。・パイプの断面が楕円形状の握りやすい取...

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
丸穴
本体材質
アルミニウム
取付高さ【範囲選択】 (mm)
70.1～
高さ (mm)
72
グリップ断面形状
丸形
グリップ太さ【範囲選択】 (mm)
30.1～
グリップ太さ (mm)
36
使用荷重 (N)
1000
幅 (mm)
41
取付部深さ (mm)
5

ご注意

六角穴付きボルト（M8）を使用して取りつけてください。（＊六角穴付きボルトは付属していません。）

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

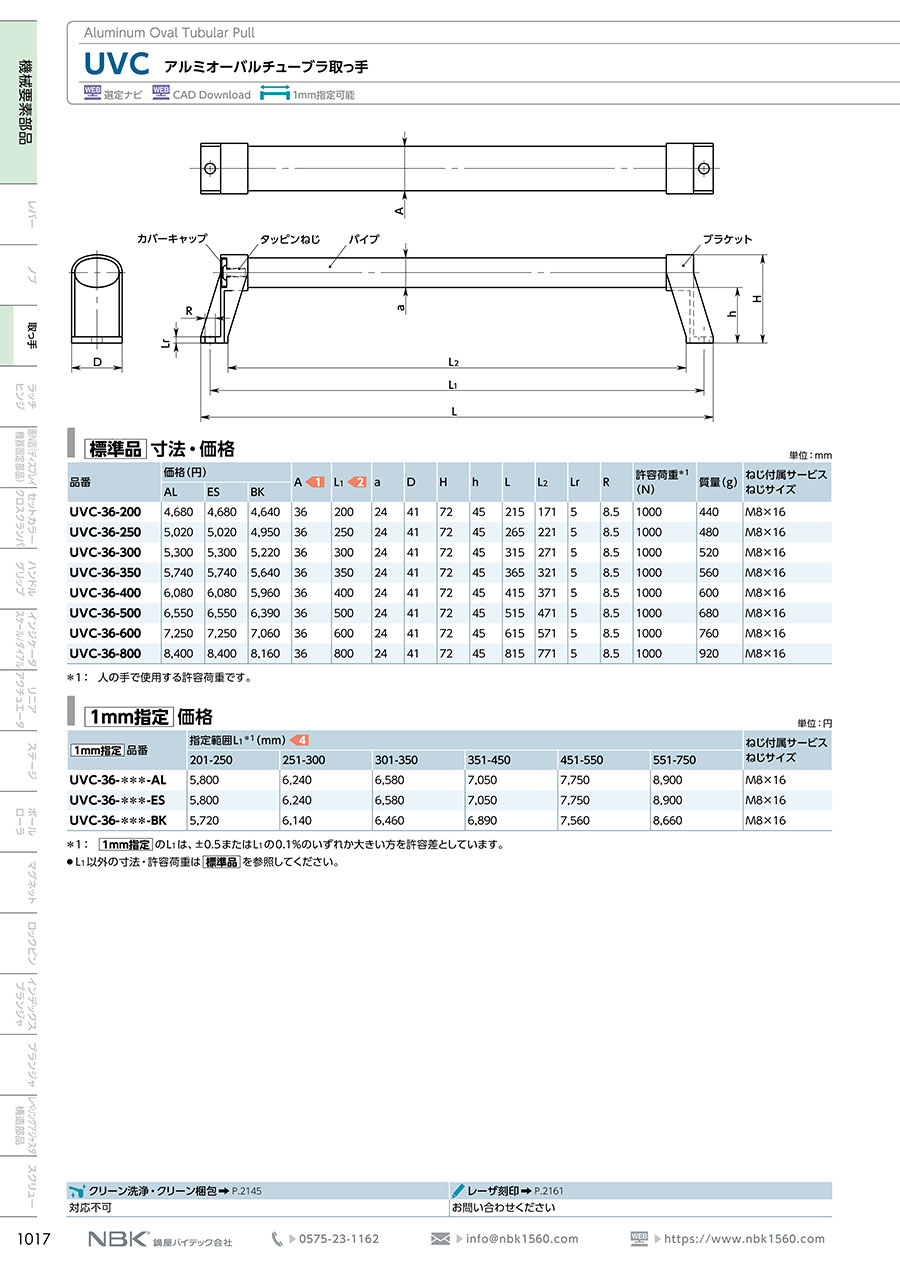

外形図

製品仕様

型番の末尾記号により、パイプの表面処理およびブラケットの色が選択できます。

末尾記号	パイプ	ブラケット
AL	アルマイト処理（シルバー）	つや消し黒
ES	アルマイト処理（シルバー）	つや消しシルバー
BK	静電塗装（つや消し黒）	つや消し黒

材質・仕上げ

-	UVC-AL ／ UVC-ES	UVC-BK
パイプ	アルミニウム合金アルマイト処理（シルバー）	アルミニウム合金静電塗装（つや消し黒）
カバーキャップ	ポリアセタール（ライトグレー）	ポリアセタール（ライトグレー）
ブラケット	亜鉛ダイカスト静電塗装（各色）	亜鉛ダイカスト静電塗装（つや消し黒）
タッピンねじ	スティール三価クロメート処理	スティール三価クロメート処理
六角穴付きボルト（ねじ付属サービス）	SUSXM7	SUSXM7

規格表

単位：mm

型番	A	L₁	a	D	H	h	L	L₂	Lr	R	許容荷重^※1 （N）	質量（g）	ねじ付属サービスねじサイズ
UVC-36-200	36	200	24	41	72	45	215	171	5	8.5	1,000	440	M8×16
UVC-36-250	36	250	24	41	72	45	265	221	5	8.5	1,000	480	M8×16
UVC-36-300	36	300	24	41	72	45	315	271	5	8.5	1,000	520	M8×16
UVC-36-350	36	350	24	41	72	45	365	321	5	8.5	1,000	560	M8×16
UVC-36-400	36	400	24	41	72	45	415	371	5	8.5	1,000	600	M8×16
UVC-36-500	36	500	24	41	72	45	515	471	5	8.5	1,000	680	M8×16
UVC-36-600	36	600	24	41	72	45	615	571	5	8.5	1,000	760	M8×16
UVC-36-800	36	800	24	41	72	45	815	771	5	8.5	1,000	920	M8×16

※1：人の手で使用する許容荷重です。

商品特長詳細

取りつけ寸法L₁の変更方法

・ご購入後に取りつけ寸法L₁を次の方法で変更することもできます。
（1）カバーキャップを取りはずし、タッピンねじをゆるめてパイプからブラケットを取りはずします。
（2）パイプをご希望の長さに切断します。パイプの長さはL₁-47mmとしてください。パイプをどの位置で切断しても、タッピンねじ用の下穴があります。
（3）再度タッピンねじでパイプとブラケットを固定し、カバーキャップをブラケットに取りつけて完了です。
