URTHS リトラクタブル取っ手

通常単価(税別)
9,897
税込単価
10,887
通常出荷日:4日目

【特長】・折りたたみ式取っ手。使用しないときは、取っ手本体をトレイの中へ完全に収納できます。・2種類の...

詳細を確認
  • 皿小ねじ(ねじ径:M4)を使用して取りつけてください。(*皿小ねじ・ナットは付属していません。)

型番:

URTHS-120-B-SG
解除
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

閲覧中の商品と併せてご検討ください

-閉じる

URTHS-120-B-SGの仕様・寸法情報

本体種類
特殊形
取付方法
丸穴
本体 材質
[ステンレス] ステンレス
取付ピッチ【範囲選択】(mm)
151~200
ピッチ(mm)
154
取付高さ【範囲選択】(mm)
~25
高さ(mm)
17.5
グリップ断面形状
丸形
付加機能
折り畳み形 / 収納形
詳細材質
SUS303
本体 表面処理
なし
使用荷重(N)
1000
長さ(mm)
170
幅(mm)
65
つや消しシルバー
詳細タイプ
タイプB
ねじの呼び
M4
RoHS?
10

商品情報

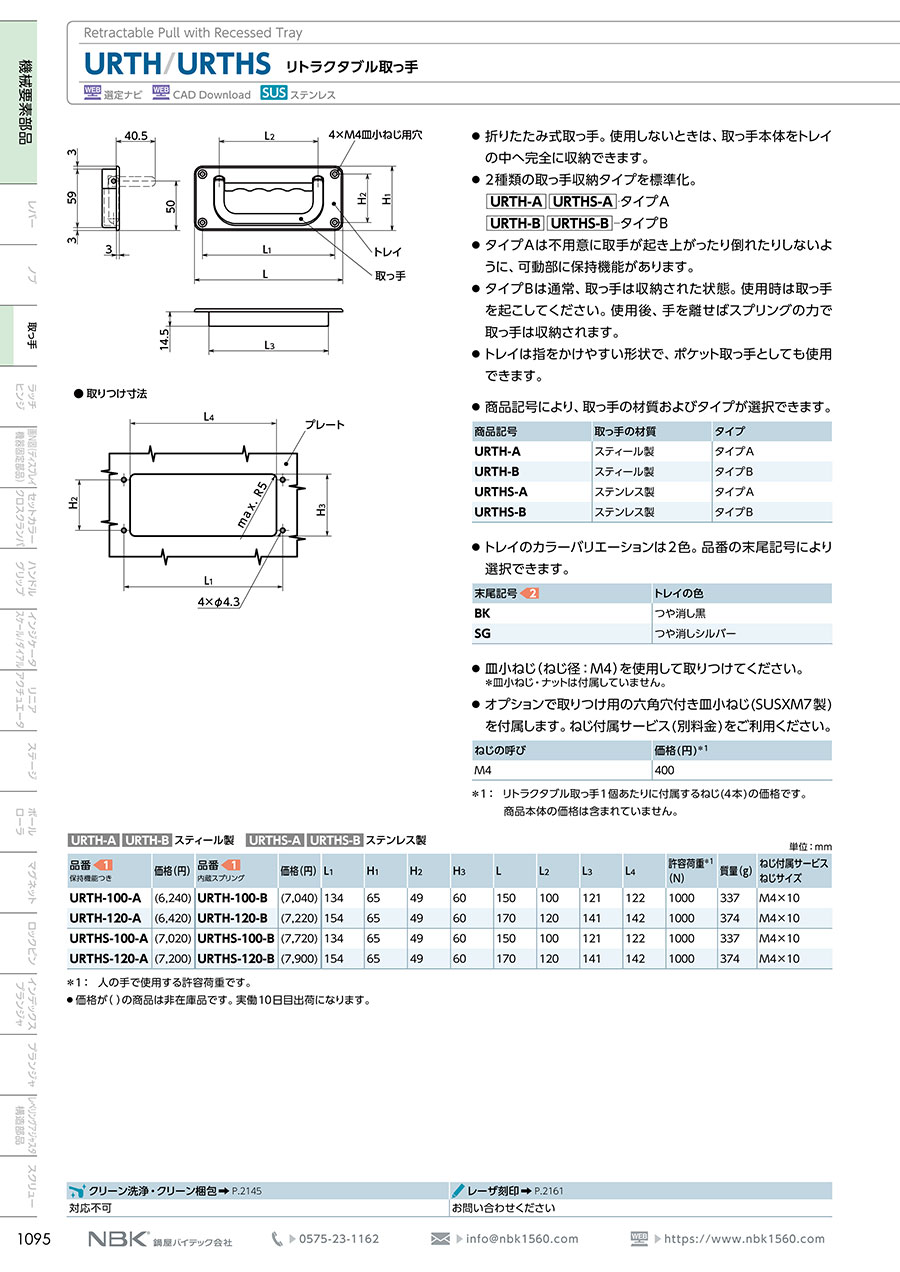

外形図

URTHS リトラクタブル取っ手 外形図01
URTHS リトラクタブル取っ手 外形図02

取りつけ方法

製品仕様

●商品記号により、取っ手の材質およびタイプが選択できます。
商品記号取っ手の材質タイプ
URTHS-Aステンレス製タイプA
URTHS-Bステンレス製タイプB
●トレイのカラーバリエーションは2色。型番の末尾記号により選択できます。
末尾記号トレイの色
BKつや消し黒
SGつや消しシルバー

材質・仕上げ

取っ手:SUS303
トレイ:亜鉛ダイカスト/静電塗装(各色)
スプリング:SUS301
緩衝ゴム:NBR
ピン:SUS304
スペーサ(URTHS-Aのみ):ポリアセタール
六角穴付き皿小ねじ(ねじ付属サービス):SUSXM7

規格表

単位:mm
型番L1H1H2H3LL2L3L4許容荷重※1
(N)
質量(g)ねじ付属サービス
ねじサイズ
保持機能つき内蔵スプリング
URTHS-100-AURTHS-100-B1346549601501001211221,000337M4×10
URTHS-120-AURTHS-120-B1546549601701201411421,000374M4×10

※1:人の手で使用する許容荷重です。

型番リスト

表示件数
型番
URTHS-120-B-SG

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

長さ

(mm)

詳細タイプ

RoHS?最小発注数量
151~200
154
170
つや消しシルバー
タイプB
10
1個
通常単価(税別) (税込単価)
通常出荷日
9,897
( 10,887 )
4日目

詳細情報

基本情報

【特長】
・折りたたみ式取っ手。使用しないときは、取っ手本体をトレイの中へ完全に収納できます。
・2種類の取っ手収納タイプを標準化とします。
・タイプAは不用意に取手が起き上がったり倒れたりしないように、可動部に保持機能があります。
・タイプBは通常、取っ手は収納された状態。使用時は取っ手を起こしてください。使用後、手を離せばスプリングの力で取っ手は収納されます。
・トレイは指をかけやすい形状で、ポケット取っ手としても使用できます。
・トレイのカラーバリエーションは2色です。

ご注意

  • 皿小ねじ(ねじ径:M4)を使用して取りつけてください。(*皿小ねじ・ナットは付属していません。)

この商品に近い類似品がありませんでした。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

URTHS リトラクタブル取っ手の型番URTHS-120-B-SGのページです。 型番URTHS-120-B-SGに関する仕様情報を記載しております。
