鍋屋バイテック

UPAC アルミ取っ手

カタログ |

通常単価(税別): 1,452円～1,816円

税込単価: 1,597円～1,998円

通常出荷日：4日目

【特長】・前面から取りつける取っ手です。・19インチラックに適した寸法です。・全商品に取りつけ用の六角...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

・取りつけ部の厚さは5mm以下にしてください。

製品仕様

・型番の末尾記号により、パイプおよびブラケットの色を選択できます。

末尾記号	パイプ	ブラケット
AL	アルマイト処理（シルバー）	つや消し黒
ES	アルマイト処理（シルバー）	つや消しシルバー
BK	アルマイト処理（黒）	つや消し黒

材質・仕上げ

パイプ：アルミニウム合金／アルマイト処理（各色）
ブラケット：ガラス繊維強化ナイロン6（各色）
六角穴付きボルト：スティール／三価クロメート処理
ナット：スティール／三価クロメート処理

規格表

単位：mm

型番	A	L₁	a	A₁	D	H	h	L	L₂	Lm	Lc	許容荷重^※1 （N）	質量（g）
UPAC-12-55	12	55	9	12.5	12.5	40	31	67.5	42.5	10.5	5.5	1,000	38
UPAC-12-88	12	88	9	12.5	12.5	40	31	100.5	75.5	10.5	5.5	1,000	43
UPAC-12-100	12	100	9	12.5	12.5	40	31	112.5	87.5	10.5	5.5	1,000	47
UPAC-12-120	12	120	9	12.5	12.5	40	31	132.5	107.5	10.5	5.5	1,000	49
UPAC-12-180	12	180	9	12.5	12.5	40	31	192.5	167.5	10.5	5.5	1,000	61
UPAC-12-235	12	235	9	12.5	12.5	40	31	247.5	222.5	10.5	5.5	1,000	69

※1：人の手で使用する許容荷重です。

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

長さ

(mm)

色

RoHS?

最小発注数量

～100	55	67.5	パイプ:シルバー/ブラケット:つや消し黒	10	1個
～100	55	67.5	パイプ:黒/ブラケット:つや消し黒	10	1個
～100	55	67.5	パイプ:シルバー/ブラケット:つや消しシルバー	10	1個
～100	88	100.5	パイプ:シルバー/ブラケット:つや消しシルバー	10	1個
101～150	120	132.5	パイプ:シルバー/ブラケット:つや消しシルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,452円 ( 1,597円 )	4日目
1,524円 ( 1,676円 )	4日目
1,524円 ( 1,676円 )	4日目
1,487円 ( 1,636円 )	4日目
1,816円 ( 1,998円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・前面から取りつける取っ手です。
・19インチラックに適した寸法です。
・全商品に取りつけ用の六角穴付きボルト・ナットが付属しています。

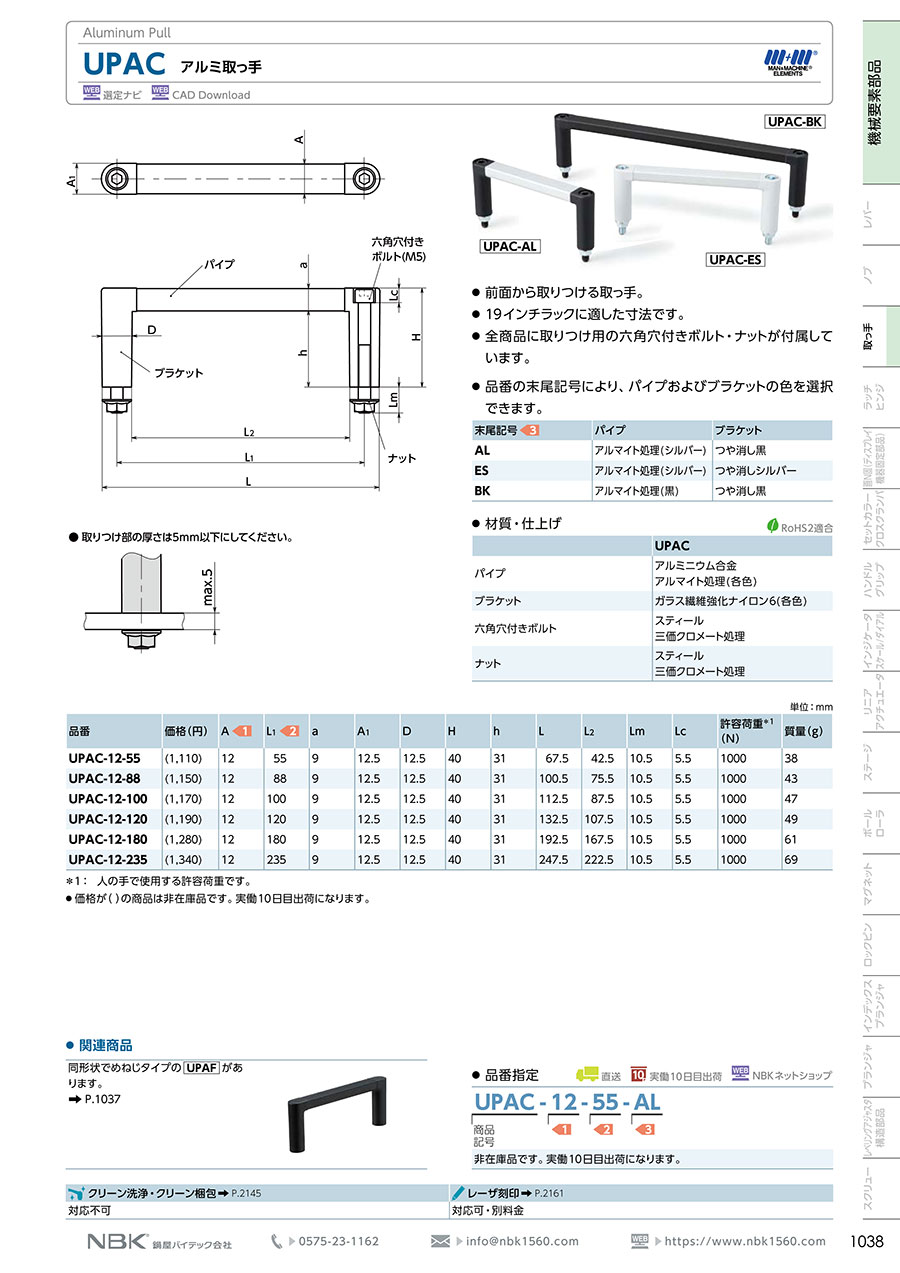

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
