鍋屋バイテック

UNMS-SC 脱落防止取っ手

カタログ |

通常単価(税別): 1,606円～1,619円

税込単価: 1,767円～1,781円

通常出荷日：4日目

【特長】・脱落防止機構つきの取っ手。おねじタイプ。・取りつけナットがゆるんでも、取っ手およびナットが不...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕上げ

本体：バフ研磨

規格表

単位：mm

型番	L₁	A	H	h	L	Lm	L₃	M（並目）	d	許容荷重^※1 （N）	質量（g）
UNMS-100-SC	100	10	37	27	110	8	15	M5	3.8	1,000	95
UNMS-125-SC	125	10	37	27	135	8	15	M5	3.8	1,000	110

※1：人の手で使用する許容荷重です。

使用例

脱落防止取っ手 UNMS-SC の場合

脱落防止機構がない取っ手の場合

ナットがゆるんでもヌスミ加工部に一時的に留まるため、そのまま脱落することはありません。

型番リスト

表示件数

型番

UNMS-100-SC

UNMS-125-SC

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

長さ

(mm)

RoHS?

最小発注数量

～100	100	110	10	1個
101～150	125	135	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,619円 ( 1,781円 )	4日目
1,606円 ( 1,767円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・脱落防止機構つきの取っ手。おねじタイプ。
・取りつけナットがゆるんでも、取っ手およびナットが不用意に脱落するのを防止します。
・耐蝕性にすぐれたSUS304を使用しています。
・異物の混入対策が求められる、食品機械・包装機械・薬品製造装置などの用途に。
・取りつけには、市販の六角ナット3種（M5）を使用してください。＊六角ナットは付属していません。

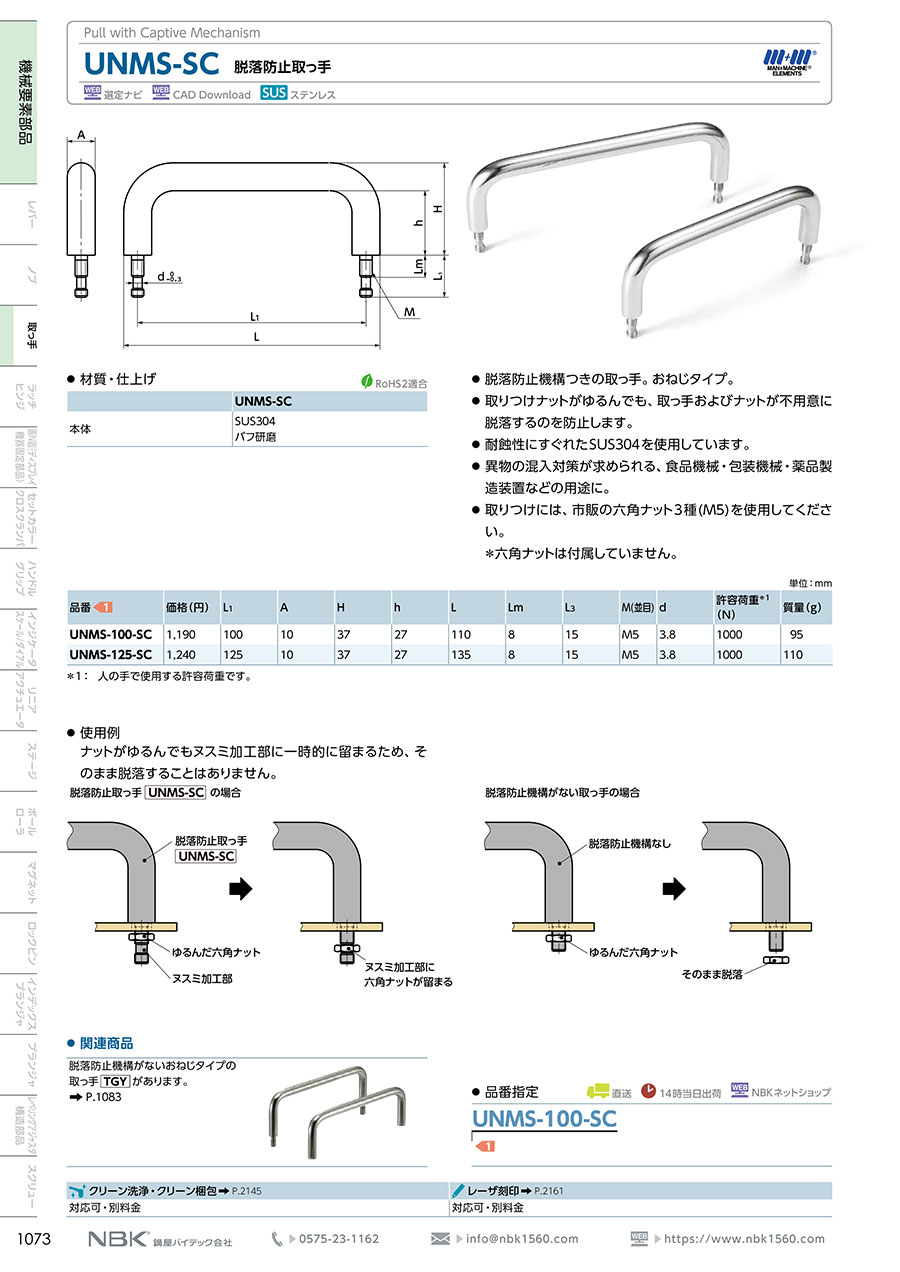

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
