鍋屋バイテック

UBLC アルミ取っ手

カタログ |

通常単価(税別): 8,987円～25,650円

税込単価: 9,886円～28,215円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

【特長】・付属の六角穴付きなべ小ねじ・ナット・座金を使用してパネル等に取りつけ...

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
おねじ
本体材質
アルミニウム
グリップ断面形状
丸形
使用荷重 (N)
1000

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

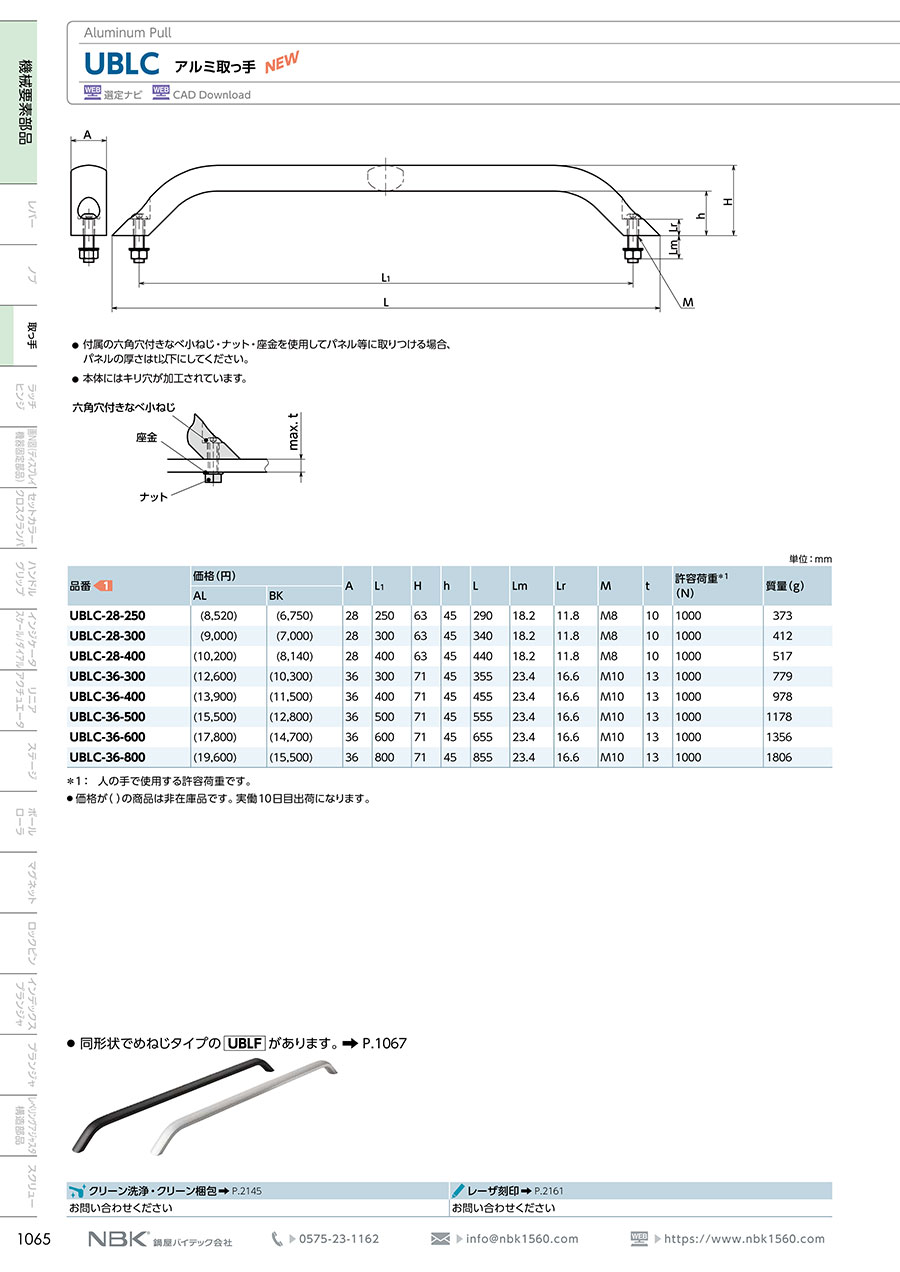

外形図

・付属の六角穴付きなべ小ねじ・ナット・座金を使用してパネル等に取りつける場合、パネルの厚さはt以下にしてください。
・本体にはキリ穴が加工されています。

製品仕様

材質・仕上げ

	UBLC-AL	UBLC-BK
本体	アルミニウム合金アルマイト処理	アルミニウム合金静電塗装（つや消し黒）
六角穴付きなべ小ねじ	SUS304	SUS304
ナット	SUS304	SUS304
座金	SUS304	SUS304

RoHS2適合

規格表

*1:人の手で使用する許容荷重です。

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

本体表面処理

長さ

(mm)

幅

(mm)

取付部深さ

(mm)

色

ねじの呼び

RoHS?

最小発注数量

201～300	250	55.1～70	63	アルマイト	290	28	18.2	なし	M8	10	1個
201～300	250	55.1～70	63	静電塗装	290	28	18.2	つや消し黒	M8	10	1個
201～300	300	55.1～70	63	アルマイト	340	28	18.2	なし	M8	10	1個
201～300	300	55.1～70	63	静電塗装	340	28	18.2	つや消し黒	M8	10	1個
301～	400	55.1～70	63	アルマイト	440	28	18.2	なし	M8	10	1個
301～	400	55.1～70	63	静電塗装	440	28	18.2	つや消し黒	M8	10	1個
201～300	300	70.1～	71	アルマイト	355	36	23.4	なし	M10	10	1個
201～300	300	70.1～	71	静電塗装	355	36	23.4	つや消し黒	M10	10	1個
301～	400	70.1～	71	アルマイト	455	36	23.4	なし	M10	10	1個
301～	400	70.1～	71	静電塗装	455	36	23.4	つや消し黒	M10	10	1個
301～	500	70.1～	71	アルマイト	555	36	23.4	なし	M10	10	1個
301～	500	70.1～	71	静電塗装	555	36	23.4	つや消し黒	M10	10	1個
301～	600	70.1～	71	アルマイト	655	36	23.4	なし	M10	10	1個
301～	600	70.1～	71	静電塗装	655	36	23.4	つや消し黒	M10	10	1個
301～	800	70.1～	71	アルマイト	855	36	23.4	なし	M10	10	1個
301～	800	70.1～	71	静電塗装	855	36	23.4	つや消し黒	M10	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,800円 ( 12,980円 )	18日目
8,987円 ( 9,886円 )	18日目
12,500円 ( 13,750円 )	18日目
9,631円 ( 10,594円 )	4日目
14,100円 ( 15,510円 )	18日目
10,737円 ( 11,811円 )	18日目
16,530円 ( 18,183円 )	18日目
14,200円 ( 15,620円 )	18日目
19,200円 ( 21,120円 )	18日目
16,359円 ( 17,995円 )	18日目
21,300円 ( 23,430円 )	18日目
16,910円 ( 18,601円 )	18日目
23,372円 ( 25,709円 )	18日目
19,380円 ( 21,318円 )	18日目
25,650円 ( 28,215円 )	18日目
21,300円 ( 23,430円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・付属の六角穴付きなべ小ねじ・ナット・座金を使用してパネル等に取りつける場合、パネルの厚さはt以下にしてください。
・本体にはキリ穴が加工されています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
