SSC-SNHS 六角脱落防止ねじ
未確定：候補が23型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
224円 ( 246円 ) | 4日目 |
235円 ( 259円 ) | 4日目 |
235円 ( 259円 ) | 4日目 |
234円 ( 257円 ) | 4日目 |
213円 ( 234円 ) | 4日目 |
234円 ( 257円 ) | 4日目 |
234円 ( 257円 ) | 4日目 |
234円 ( 257円 ) | 4日目 |
213円 ( 234円 ) | 4日目 |
266円 ( 293円 ) | 4日目 |
202円 ( 222円 ) | 4日目 |
278円 ( 306円 ) | 4日目 |
245円 ( 270円 ) | 4日目 |
245円 ( 270円 ) | 4日目 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
271円 ( 298円 ) | 4日目 |
228円 ( 251円 ) | 4日目 |
269円 ( 296円 ) | 4日目 |
306円 ( 337円 ) | 4日目 |
290円 ( 319円 ) | 4日目 |
269円 ( 296円 ) | 4日目 |
269円 ( 296円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ねじの脱落・紛失を防止します。取りつけ・取りはずしが頻繁な保護カバーや点検用カバーの固定に
・六角ボルトタイプ
【用途】
・CEマーキング対応
・工作機械/食品機械/電気・電子機器
商品情報
外形図
規格表
単位：mm
| 品番 | M | L | Lm | B | L1 | dc | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSC-SNHS-M3 | M3 | 8 | 10 | 12 | 16 | 4 | 5.5 | 2 | 2.2 | |||||
| SSC-SNHS-M4 | M4 | 10 | 12 | 16 | 20 | 5 | 7 | 2.8 | 3 | |||||
| SSC-SNHS-M5 | M5 | 12 | 16 | 20 | 25 | 6 | 8 | 3.5 | 3.9 | |||||
| SSC-SNHS-M6 | M6 | 12 | 16 | 20 | 25 | 30 | 8 | 10 | 4 | 4.5 | ||||
| SSC-SNHS-M8 | M8 | 16 | 20 | 25 | 30 | 35 | 40 | 10 | 13 | 5.5 | 6.3 | |||
材質・仕上げ
| SSC-SNHS | |
|---|---|
| 本体 | SUSXM7（SUS304相当） |
| 強度区分 | A2-50 |
最大締付トルク（参考値）
- M3：0.25N・m
- M4：0.67N・m
- M5：1.50N・m
- M6：2.44N・m
- M8：6.65N・m
【算出条件】
- トルク係数0.2と仮定
- ぬすみ加工円筒部径を最小値として有効断面積を算出
- 降伏荷重の0.7%を許容軸力と仮定
使用環境によってトルク係数、ひいては任意の軸力を得るためのトルク値の変動が大きいため
上記値はあくまで参考値となることをご了承ください。

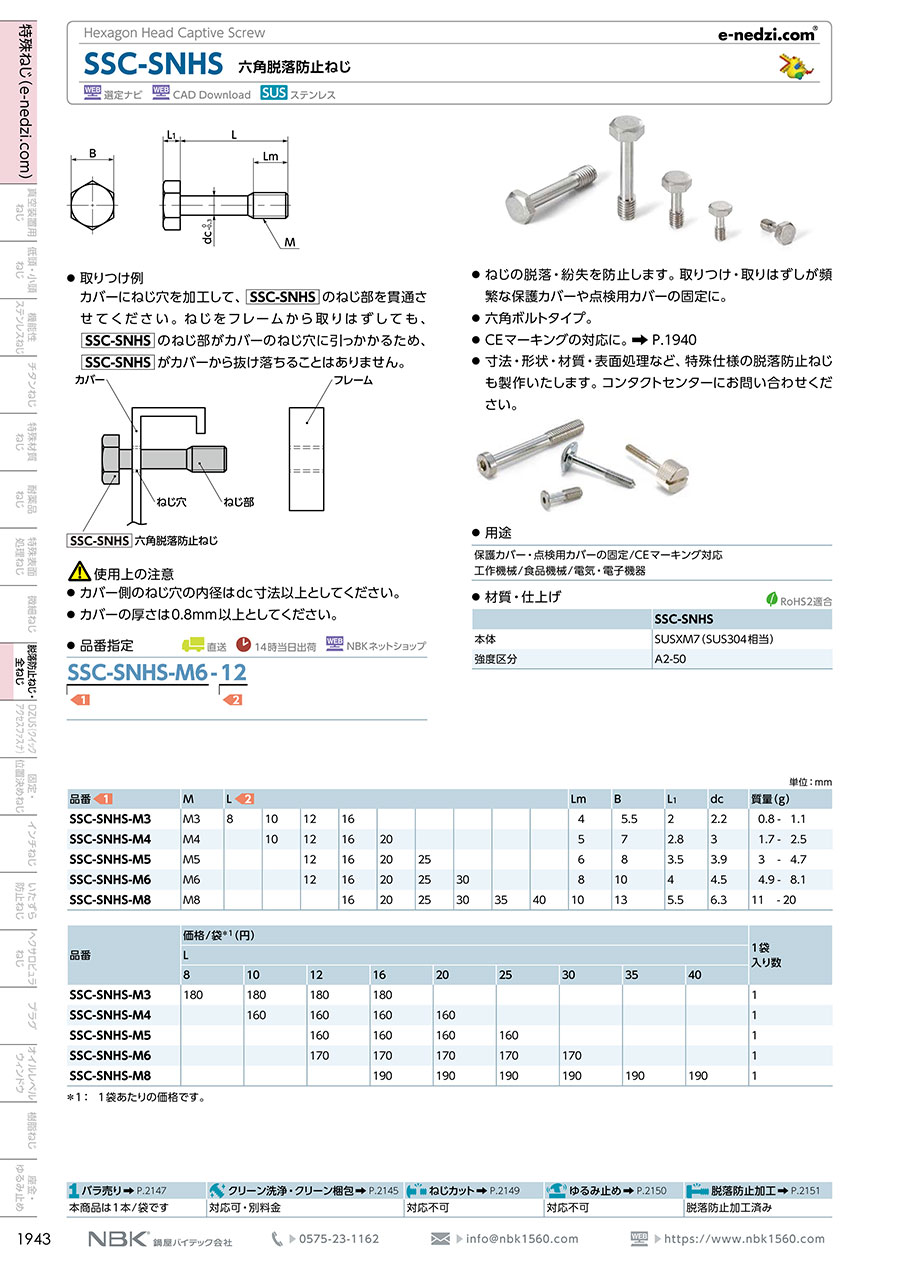

カタログ
