SBJ ボールジョイント
- ロッドエンドベアリング 種類
- リンクボールストレート
- 球面軸受 種類
- ボールスタッド付
- 本体材質
- SUM22L
- 潤滑方式
- 無給油
- ボール 材質
- SUM22L
- ライナー 材質
- SUM22L
- 許容傾斜角度 α (deg)
- 25
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
SBJ-M-F
SBJ-M-M
SBJ-F-F
SBJ-F-M
規格表
単位：mm
| 品番 | M（並目） | Lm | Lf | D | d | L1 | L2 | L3 | L4 | sw1 | sw2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBJ-M6-M-F | M6 | 10 | 8 | 17 | 8.5 | 15 | 12.5 | 16.8 | 11 | 15 | 7 | 50 |
| SBJ-M8-M-F | M8 | 12 | 10 | 19 | 11 | 18.5 | 15 | 19.5 | 12.5 | 17 | 9 | 75 |
| SBJ-M12-M-F | M12 | 18 | 15 | 28 | 16 | 25.6 | 22 | 31.7 | 20 | 25 | 14 | 157 |
SBJ-M-F：ボール側おねじ・固定側めねじ
単位：mm
| 品番 | M（並目） | Lm | D | d | L1 | L2 | L3 | sw1 | sw2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| SBJ-M6-M-M | M6 | 10 | 17 | 8.5 | 15 | 12.5 | 16.8 | 15 | 7 | 54 |
| SBJ-M8-M-M | M8 | 12 | 19 | 11 | 18.5 | 15 | 19.5 | 17 | 9 | 76 |
| SBJ-M10-M-M | M10 | 15 | 21 | 13 | 21 | 17 | 23.5 | 19 | 11 | 108 |
| SBJ-M12-M-M | M12 | 18 | 28 | 16 | 25.6 | 22 | 31.7 | 25 | 14 | 170 |
SBJ-M-M：ボール側おねじ・固定側おねじ
単位：mm
| 品番 | M（並目） | Lf | D | d | L1 | L2 | L4 | L5 | sw1 | sw2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SBJ-M6-F-F | M6 | 8 | 17 | 8.5 | 15 | 12.5 | 16 | 20 | 15 | 7 | 46 |
SBJ-F-F：ボール側めねじ・固定側めねじ
単位：mm
| 品番 | M（並目） | Lf | Lm | D | d | L1 | L2 | L4 | sw1 | sw2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SBJ-M6-F-M | M6 | 8 | 10 | 17 | 8.5 | 15 | 12.5 | 16 | 15 | 7 | 50 |
| SBJ-M8-F-M | M8 | 10 | 12 | 19 | 11 | 18.5 | 15 | 18 | 17 | 9 | 75 |
| SBJ-M10-F-M | M10 | 12 | 15 | 21 | 13 | 21 | 17 | 20 | 19 | 11 | 107 |
| SBJ-M12-F-M | M12 | 15 | 14 | 28 | 16 | 25.6 | 22 | 28 | 21 | 14 | 157 |
SBJ-F-M：ボール側めねじ・固定側おねじ
材質・仕上げ
| SBJ | |
|---|---|
| 本体 | SUM22L 三価クロメート処理 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,384円 ( 7,022円 ) | 4日目 |
5,987円 ( 6,586円 ) | 4日目 |
5,697円 ( 6,267円 ) | 4日目 |
6,386円 ( 7,025円 ) | 4日目 |
7,397円 ( 8,137円 ) | 4日目 |
7,494円 ( 8,243円 ) | 4日目 |
7,397円 ( 8,137円 ) | 4日目 |
7,497円 ( 8,247円 ) | 4日目 |
7,497円 ( 8,247円 ) | 4日目 |
9,989円 ( 10,988円 ) | 4日目 |
8,997円 ( 9,897円 ) | 4日目 |
8,997円 ( 9,897円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ボールを利用した、ジョイントボルトです
・360°どの方向にも、ボール側のねじを±25°まで傾けることができます
・クランプナットを締めつけることで、希望の角度で固定できます
・内蔵されたスプリングワッシャのはたらきによりクランプナットをゆるめたとき、ボール側のねじが急に動きだすのを防止します
・ボール側と固定側の両方で、おねじまたはめねじが選択できます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

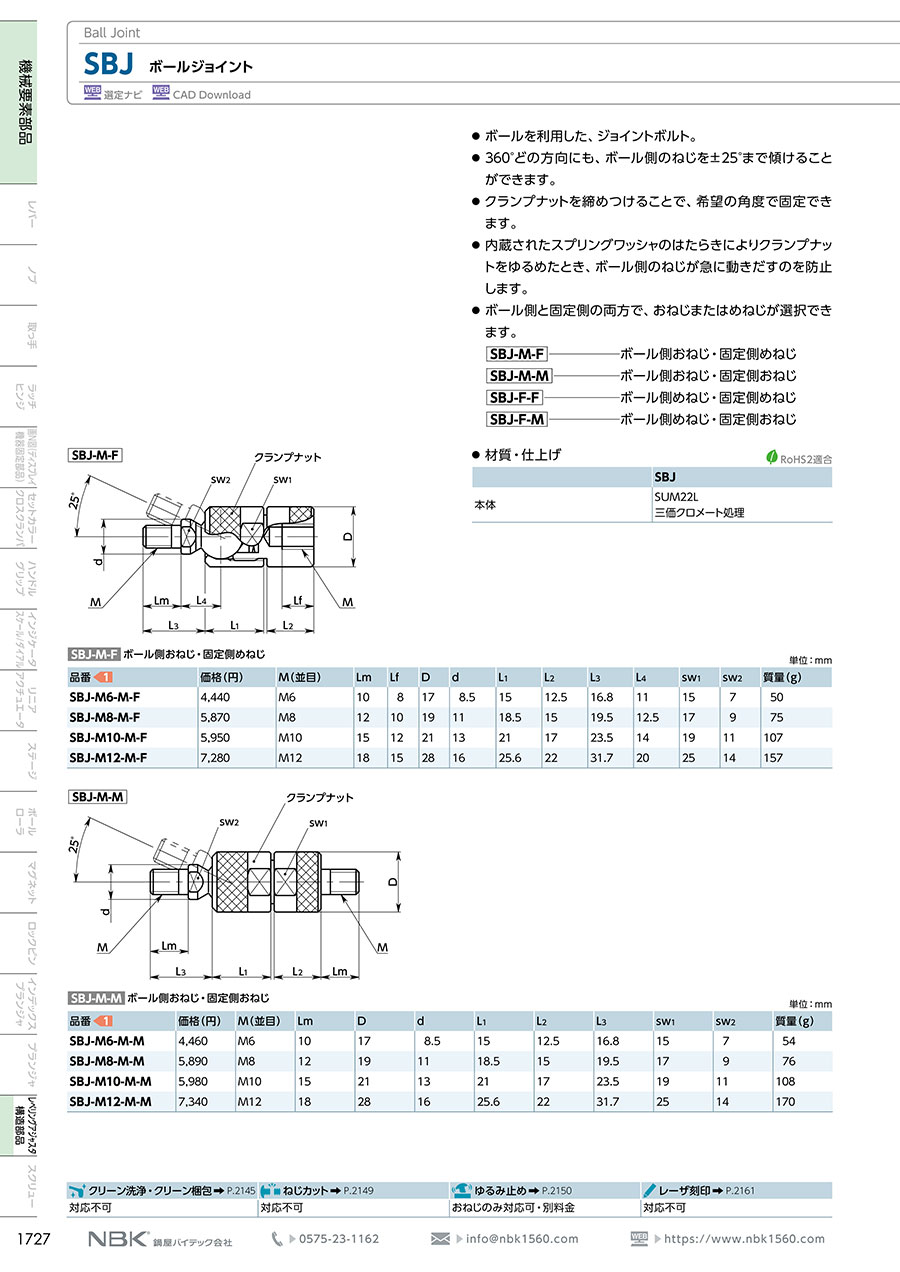

カタログ
