メカニカル部品技術窓口
SABW/SABWS アキシアルベアリング付き座金
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
材質・仕上げ
| 型番 | 本体 | カバーディスク | スライディングディスク |
|---|---|---|---|
| SABW スティール製 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | ガラス繊維強化ナイロン46 |
| SABWS ステンレス製 | SUS303 | SUS303 | ガラス繊維強化ナイロン46 |
規格表
単位：mm
| 型番 | D | d | D1 | H | 適用ねじ径 | 質量（g） | |
|---|---|---|---|---|---|---|---|
| SABW-20-6 | SABWS-20-6 | 20 | 6 | 16 | 6 | M6 | 10 |
| SABW-26-8 | SABWS-26-8 | 26 | 8 | 22 | 7 | M8 | 21 |
| SABW-28-10 | SABWS-28-10 | 28 | 10 | 24 | 8 | M10 | 28 |
| SABW-32-12 | SABWS-32-12 | 32 | 12 | 28 | 9 | M12 | 41 |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,499円 ( 3,849円 ) | 4日目 |
3,697円 ( 4,067円 ) | 4日目 |
3,997円 ( 4,397円 ) | 4日目 |
4,397円 ( 4,837円 ) | 4日目 |
3,824円 ( 4,206円 ) | 4日目 |
3,897円 ( 4,287円 ) | 4日目 |
3,997円 ( 4,397円 ) | 4日目 |
4,680円 ( 5,148円 ) | 4日目 |
詳細情報
基本情報
【特長】
・アキシアルベアリングを内蔵した座金。
・ねじ締結を行うレバー・ノブ・ボルトなどの機械要素部品と組み合わせて使用してください。
・座面の摩擦を減少させることで通常の約2倍の締めつけ力が得られます。

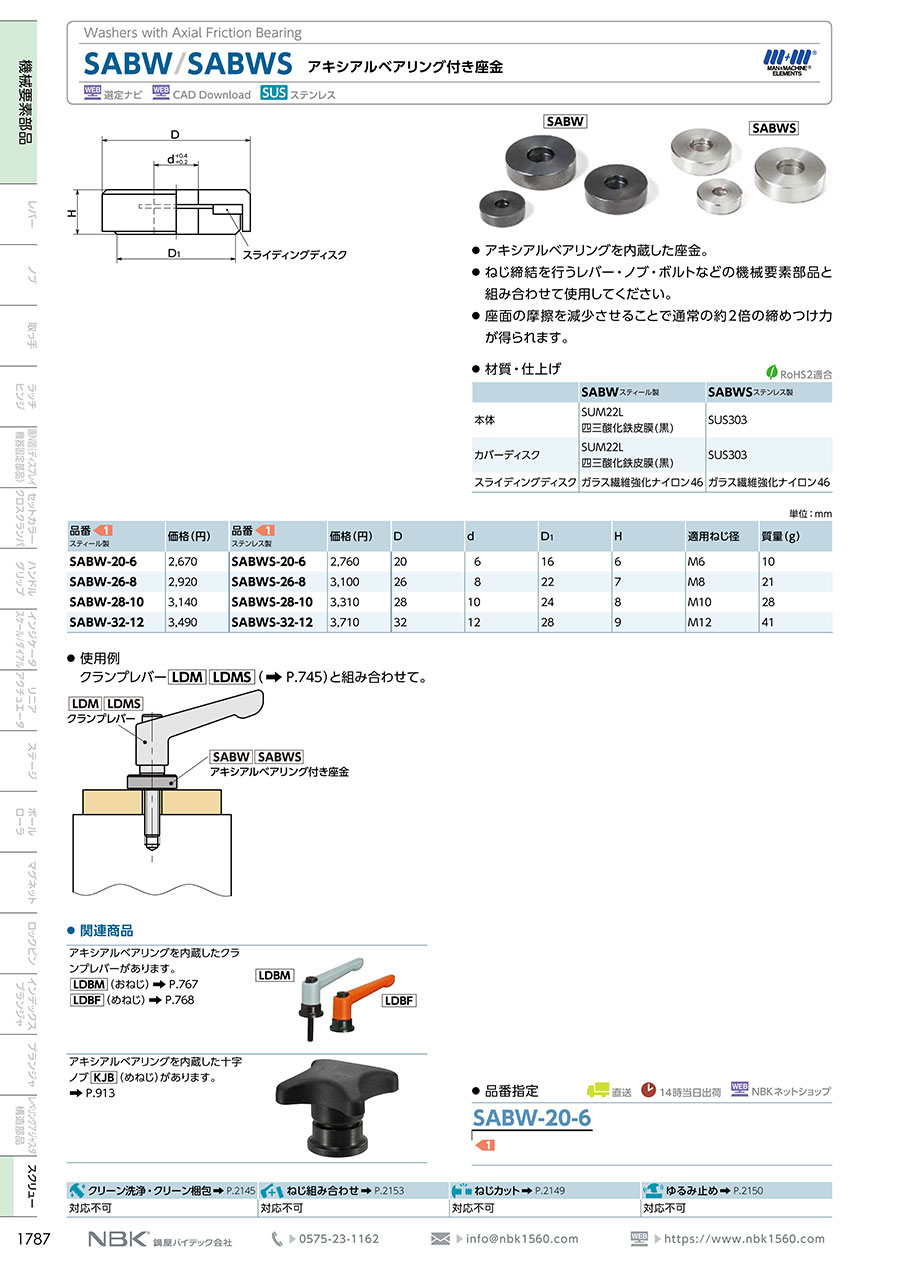

カタログ
