鍋屋バイテック

RDSS／RDS-S デジタルポジションインジケータ - ステンレスハブ

カタログ |

通常単価(税別): 14,232円～15,674円

税込単価: 15,655円～17,241円

通常出荷日：3日目～4日目

【特長】・ハブ部は耐蝕性にすぐれたステンレス製です。・送り回転軸にセットするだけで送り量のデジタル表示...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

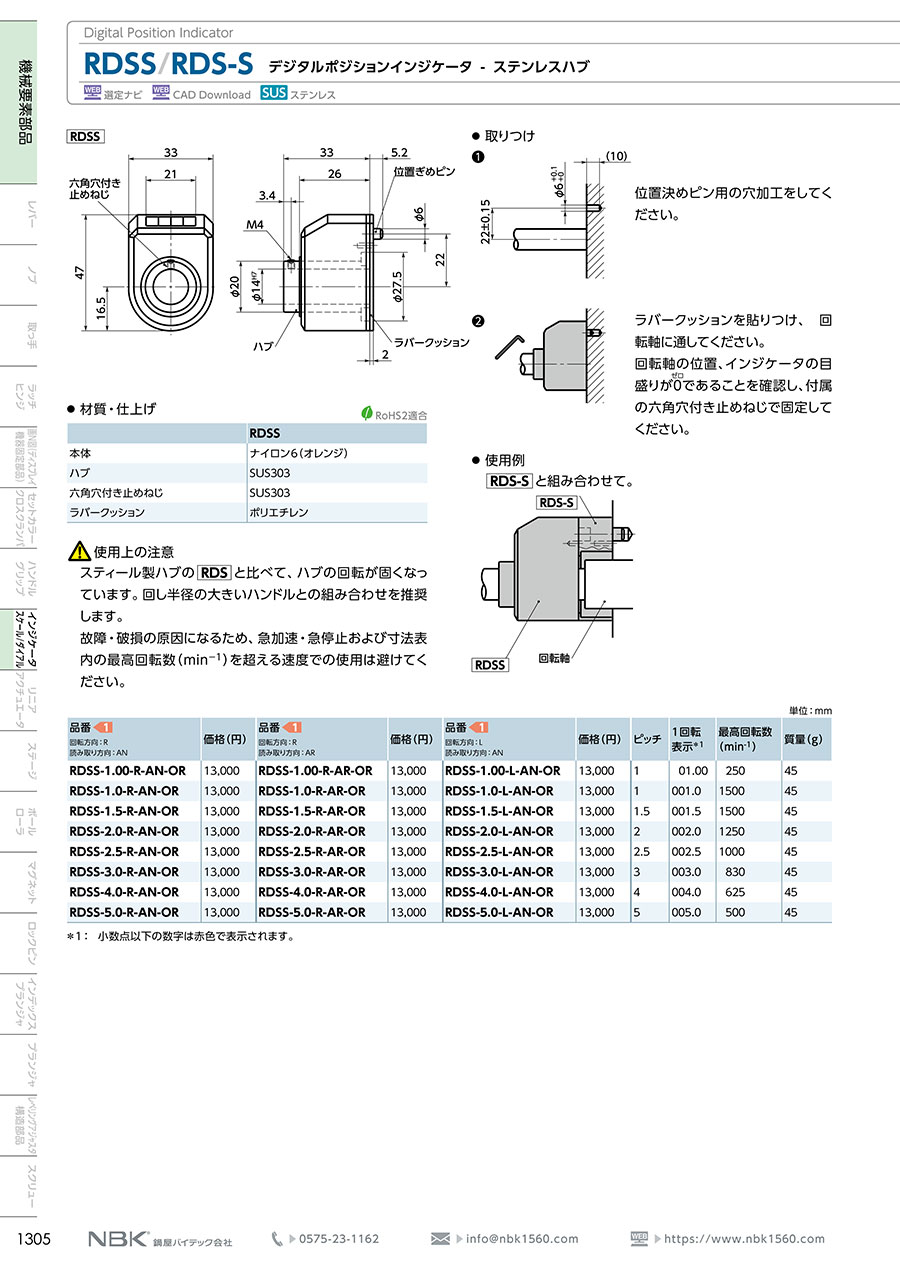

カタログ

商品情報

外形図

製品仕様

材質・仕上げ

本体：ナイロン6（オレンジ）
ハブ：SUS303
六角穴付き止めねじ：SUS303
ラバークッション：ポリエチレン

仕様

型番	回転方向	読み取り方向	ピッチ	1回転表示^※1	最高回転数（min^-1）	質量（g）
RDSS-1.00-R-AR-OR	R	AR	1	01.00	250	45
RDSS-1.0-R-AN-OR		AN	1	001.0	1,500
RDSS-1.0-R-AR-OR		AR	1	001.0	1,500
RDSS-2.0-R-AR-OR		AR	2	002.0	1,250
RDSS-5.0-R-AR-OR		AR	5	005.0	500

※1：小数点以下の数字は赤色で表示されます。

・回転方向は次のとおりです。

RDSS／RDS-S デジタルポジションインジケータ - ステンレスハブ製品仕様1

右回転でカウンタが増加し、左回転で減少します。

・読み取り方向は次の2種類があります。

RDSS／RDS-S デジタルポジションインジケータ - ステンレスハブ製品仕様2

使用例

・RDS-S と組み合わせて。

取りつけ

（1）位置決めピン用の穴加工をしてください。

RDSS／RDS-S デジタルポジションインジケータ - ステンレスハブ使用方法1

（2）ラバークッションを貼りつけ、回転軸に通してください。回転軸の位置、インジケータの目盛りが0（ゼロ）であることを確認し、付属の六角穴付き止めねじで固定してください。

RDSS／RDS-S デジタルポジションインジケータ - ステンレスハブ使用方法2

注意・禁止事項

スティール製ハブのRDSと比べて、ハブの回転が固くなっています。回し半径の大きいハンドルとの組み合わせを推奨します。
故障・破損の原因になるため、急加速・急停止および最高回転数（min^-1）を超える速度での使用は避けてください。

型番リスト

表示件数

型番

ピッチ

(mm)

最高回転数

(rpm)

回転方向

読み取り方向

RoHS?

最小発注数量

1	250	R	AR	10	1個
1	1500	R	AN	10	1個
1	1500	R	AR	10	1個
2	1250	R	AR	10	1個
3	830	R	AN	10	1個
5	500	R	AR	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,280円 ( 15,708円 )	4日目
15,674円 ( 17,241円 )	3日目
15,674円 ( 17,241円 )	4日目
14,232円 ( 15,655円 )	4日目
14,232円 ( 15,655円 )	4日目
15,674円 ( 17,241円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ハブ部は耐蝕性にすぐれたステンレス製です。
・送り回転軸にセットするだけで送り量のデジタル表示が可能です。
・送り回転軸のピッチに合わせて選択できます。
・専用のスペーサRDS-Sを使用することにより、回転軸が長い場合などにも対応できます。
・全商品にラバークッションおよび回転軸固定のための六角穴付き止めねじが付属しています。
・水滴などの侵入を防ぐため、ハブ部のシール性を高めてあります。
・回転方向は2種類があります。
・読み取り方向は2種類があります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
