PXP インデックスプランジャ-ノック式ボタンタイプ
- 通常単価(税別)
- 3,825円～4,320円
- 税込単価
- 4,208円～4,752円
【特長】・ボタンを押してピンの出入りを操作するインデックスプランジャ。ノック式...
詳細情報を確認する
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 品番 | B | s | M（細目） | D | D1 | L | L1 | L2 | Lb | sw | sw1 | s1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 適用カラー | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PXP-6-A | 6 | 6 | M12×1.5 | 19 | 15 | 44 | 20 | 44.5 | - | 13 | - | 3 | 8.5/25 | 2530 | PXCS-12-14-** | 28 |
| PXP-6-AK | 6 | 6 | M12×1.5 | 19 | 15 | 44 | 20 | 44.5 | 6 | 13 | 18 | 3 | 8.5/25 | 2530 | PXCS-12-14-** | 36 |
| PXP-8-AK | 8 | 8 | M16×1.5 | 25 | 19 | 54 | 26 | 54.5 | 8 | 17 | 24 | 3 | 18/44 | 4500 | PXCS-16-17-** | 84 |
製品仕様
材質・仕上げ
| PXP-A | PXP-AK | |
|---|---|---|
| ボタン | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） |
| ピン | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） |
| スプリング | SUS301 | SUS301 |
| ロックナット | - | S45C 四三酸化鉄皮膜（黒） |
使用例
操作方法
詳細情報
基本情報
【特長】
・ボタンを押してピンの出入りを操作するインデックスプランジャ。ノック式ボールペンと同じ原理
・ボタンを押すと、内蔵スプリングの力でピンは本体に内蔵されます
・再度ボタンを押すと、ピンが飛び出した状態でロックできます
・ピンは焼入れ済み。耐摩耗性にすぐれています

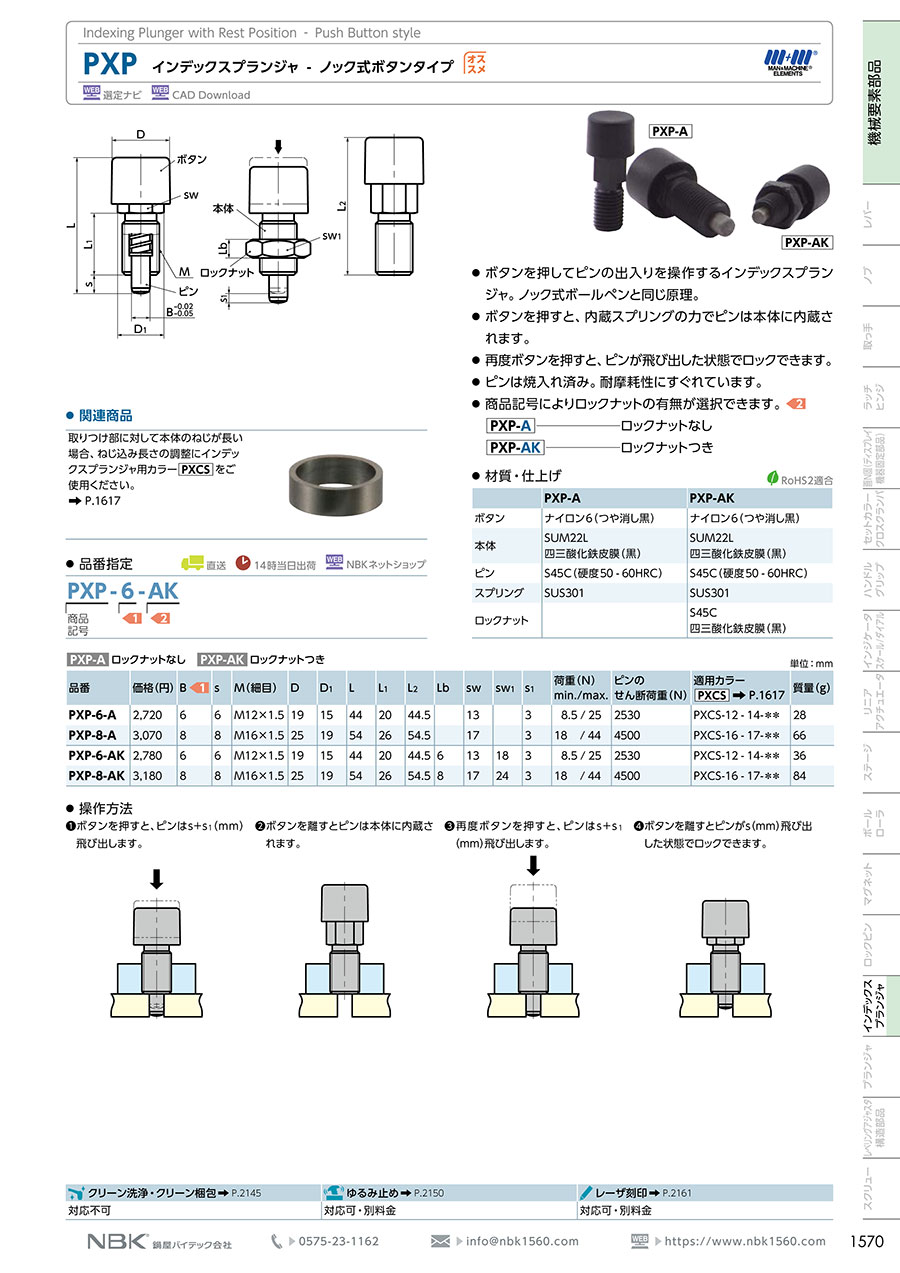

カタログ
