PXB インデックスプランジャ - 操作ボタンつき
- 通常単価(税別)
- 2,540円～3,856円
- 税込単価
- 2,794円～4,242円
【特長】・ボタンを押してピンの出入りを操作するインデックスプランジャです。・ボ...
詳細情報を確認する
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
●ロックナット有無
| 商品末尾記号 | ロックナット |
|---|---|
| AK | あり |
●強度
| 品番 | ノブの引張許容荷重（N） |
|---|---|
| PBX-8 | 200 |
材質・仕上げ
| 部品 | PXB-AK |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| ボタン | ポリアセタール（赤） |
| 本体 | SUM22L相当 四三酸化鉄皮膜（黒） |
| ピン | スティール（硬度50-60HRC） |
| スプリング | SUS301 |
| ロックナット | スティール 四三酸化鉄皮膜（黒） |
規格表
選定サポート情報
商品記号 （1）B （2）s （3）品番末尾番号
注意・禁止事項
- ノブが抜け落ちる恐れがありますので、ノブの引張荷重は上記製品仕様の［強度］の値を超えないようにしてください。
詳細情報
基本情報
【特長】
・ボタンを押してピンの出入りを操作するインデックスプランジャです。
・ボタンで操作を制限しているため、誤操作を防止することができます。
・ロック機構はノブ部に内蔵されているため、汚れや異物によるロック機構への影響はありません。
・通常はピンが出た状態でロックされています。
・ボタンを押しながらノブを引くとピンが引込みます。
・ノブを放すと内蔵スプリングの力でピンがもとにもどります。
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

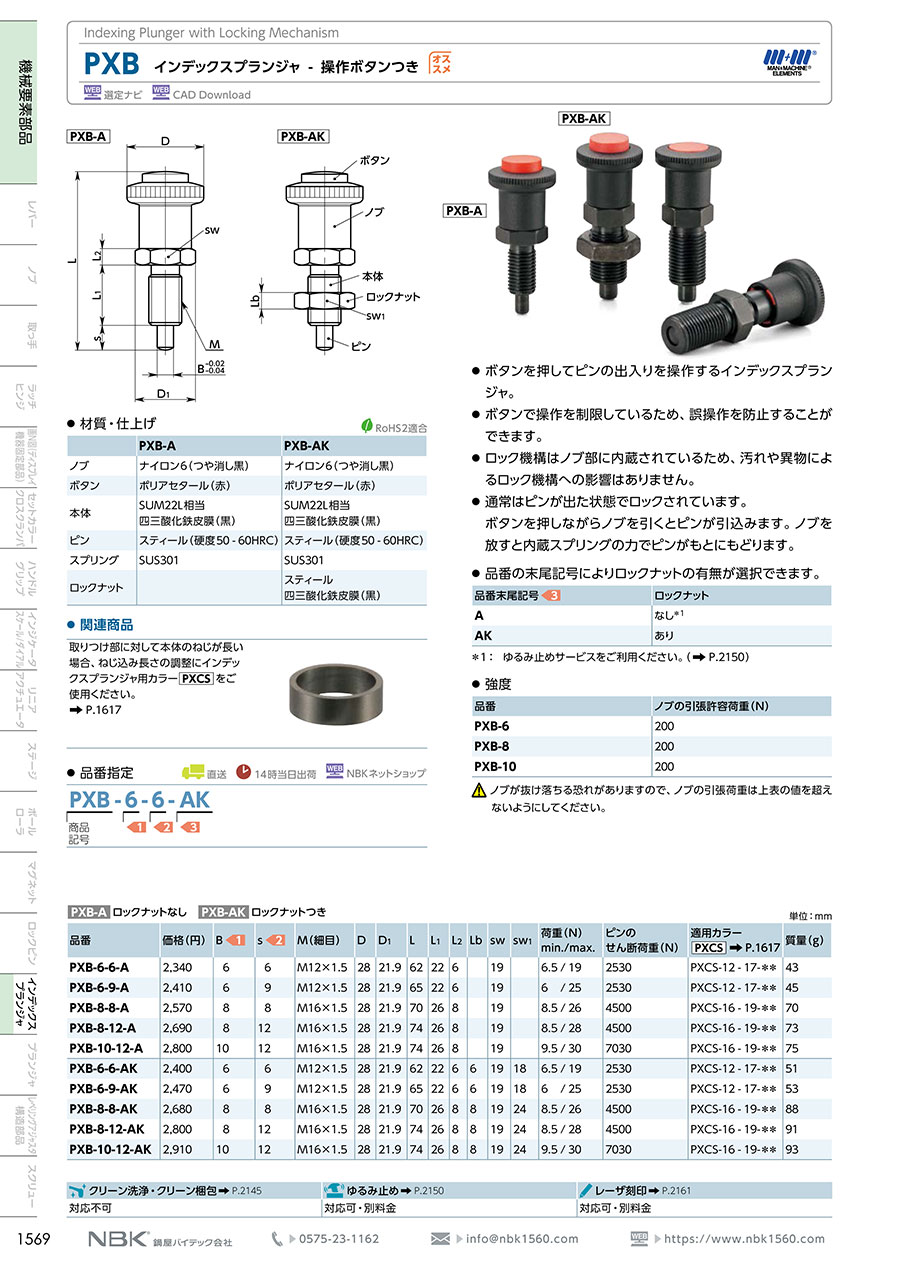

カタログ
