メカニカル部品技術窓口
PRX／PRXS インデックスプランジャ - プッシュタイプ
- 通常単価(税別)
- 3,196円～4,528円
- 税込単価
- 3,516円～4,981円
通常出荷日：1日目～4日目
【特長】・プッシュタイプのインデックスプランジャです。・通常はピンが本体に収納されています。・ノブを押...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
単位：mm
| 型番 | B | s | M（細目） | D | L | L1 | Lb | sw1 | 荷重（N） min.／max. | ピンの せん断荷重（N） | 質量（g） | ロックナット |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRX-5-6-A | 5 | 6 | M10×1 | 16 | 42 | 22 | - | - | 8／20 | 1,820 | 13 | なし |
| PRX-5-6-AK | 5 | 6 | M10×1 | 16 | 42 | 22 | 5 | 17 | 8／20 | 1,820 | 20 | あり |
| PRXS-5-6-AK | 5 | 6 | M10×1 | 16 | 42 | 22 | 5 | 17 | 7／18 | 1,820 | 20 | あり |
| PRXS-6-7-AK | 6 | 7 | M12×1.5 | 19 | 49 | 26 | 6 | 18 | 8／21 | 2,620 | 35 | あり |
- 材質・仕上げ
| - | PRX-A | PRXS-AK |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUS303 |
| ピン | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ |
| スプリング | SWPB | SUS301 |
| ロックナット | - | SUS303 |
使用例
簡易の位置決め機構として。
詳細情報
基本情報
【特長】
・プッシュタイプのインデックスプランジャです。
・通常はピンが本体に収納されています。
・ノブを押すとピンが本体から突き出します。
・ノブを離すと、内蔵のスプリングの力でピンが本体に収納されます。
・ピンはニッケルメッキ済み。
・耐摩耗性にすぐれています。

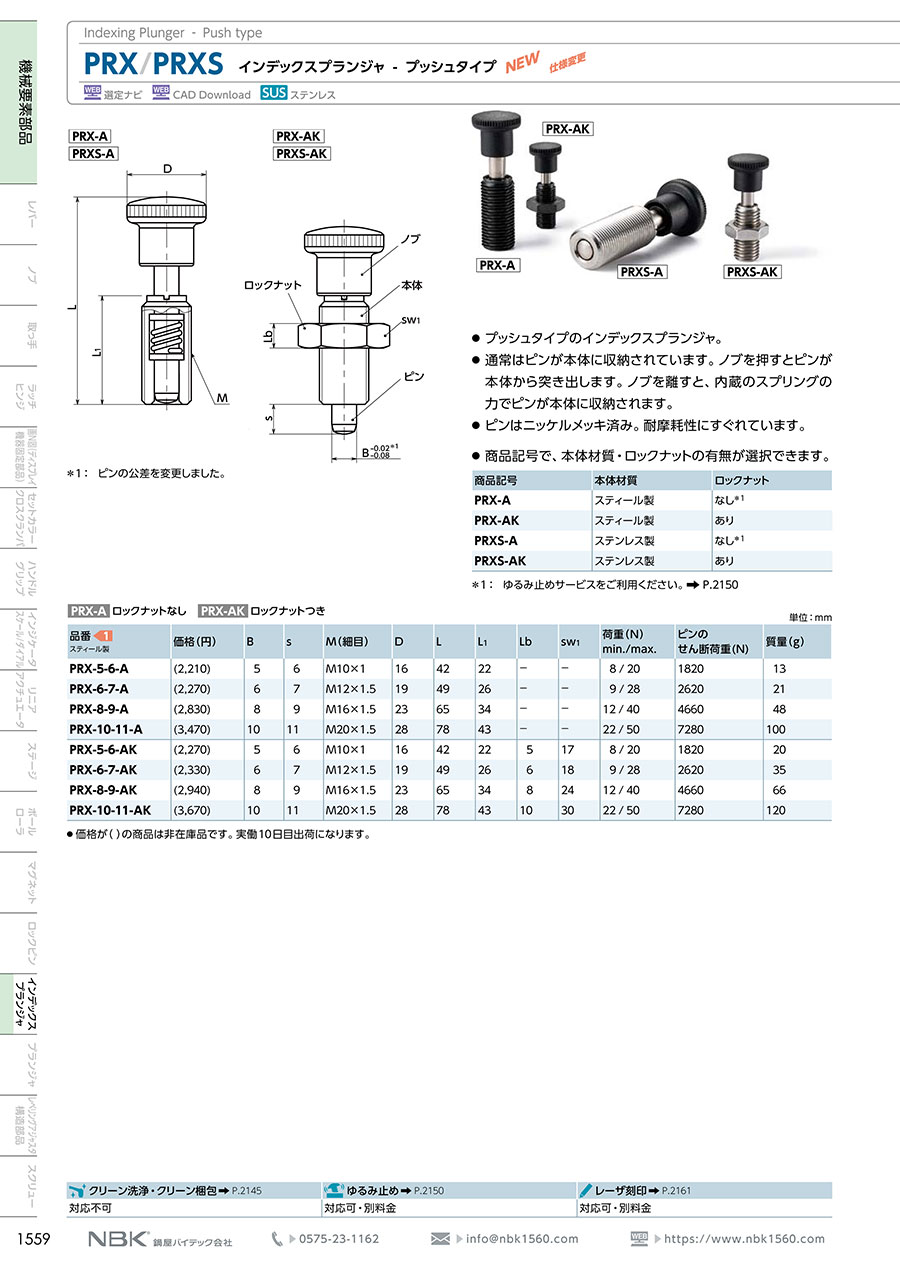

カタログ
