PPRL-NI/PPRL-KU プレスフィットピンプランジャ
- 通常単価(税別)
- 688円～1,012円
- 税込単価
- 757円～1,113円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・圧入タイプのピンプランジャ・取りつけ穴の推奨寸法公差はH7です・PPRL-NIはオールステン...
詳細を確認
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 品番 | D1 | D | D3 | D2 | s | L | L1 | L2 | L3 | 適用ボールボタン | 荷重（N） min./max. | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PPRL-4-NI | 4 | 2.8 | 4.6 | 4 | 2.7 | 10.7 | 0.9 | 1.8 | 5.6 | BB-5 | 3/8.2 | 0.6 |
| PPRL-5-NI | 5 | 3.8 | 5.6 | 5 | 4 | 12 | 0.9 | 2.1 | 6 | BB-8 | 3.3/9 | 1.2 |
| PPRL-6-NI | 6 | 4.8 | 6.5 | 6 | 5.5 | 15 | 1 | 2.3 | 8.2 | BB-10 | 6.1/12 | 2 |
| PPRL-8-NI | 8 | 6.2 | 8.5 | 8 | 6.5 | 18 | 1.1 | 2.9 | 9.5 | BB-12 | 10.7/17 | 4 |
| PPRL-10-NI | 10 | 8 | 11 | 10 | 8 | 26 | 1.5 | 3.5 | 15 | BB-12 | 16.2/29 | 9 |
| PPRL-4-KU | 4 | 2.8 | 4.6 | 4 | 2.7 | 10.7 | 0.9 | 1.8 | 5.6 | BB-5 | 3/8.2 | 0.5 |
| PPRL-5-KU | 5 | 3.8 | 5.6 | 5 | 4 | 12 | 0.9 | 2.1 | 6 | BB-8 | 3.3/9 | 0.7 |
| PPRL-6-KU | 6 | 4.8 | 6.5 | 6 | 5.5 | 15 | 1 | 2.3 | 8.2 | BB-10 | 6.1/12 | 1.1 |
| PPRL-8-KU | 8 | 6.2 | 8.5 | 8 | 6.5 | 18 | 1.1 | 2.9 | 9.5 | BB-12 | 10.7/17 | 2.3 |
| PPRL-10-KU | 10 | 8 | 11 | 10 | 8 | 26 | 1.5 | 3.5 | 15 | BB-12 | 16.2/29 | 5 |
PPRL-NI：ステンレスピン、PPRL-KU：プラスティックピン
製品仕様
材質・仕上げ
| PPRL-NI | PPRL-KU | |
|---|---|---|
| 本体 | SUS305相当 | SUS305相当 |
| ピン | SUS303相当 | ポリアセタール（白） |
| スプリング | SUS631相当 | SUS631相当 |
詳細情報
基本情報
【特長】
・圧入タイプのピンプランジャ
・取りつけ穴の推奨寸法公差はH7です
・PPRL-NIはオールステンレス製。耐蝕性にすぐれています
・PPRL-KUはプラスティックピン使用。ワークに傷をつけません

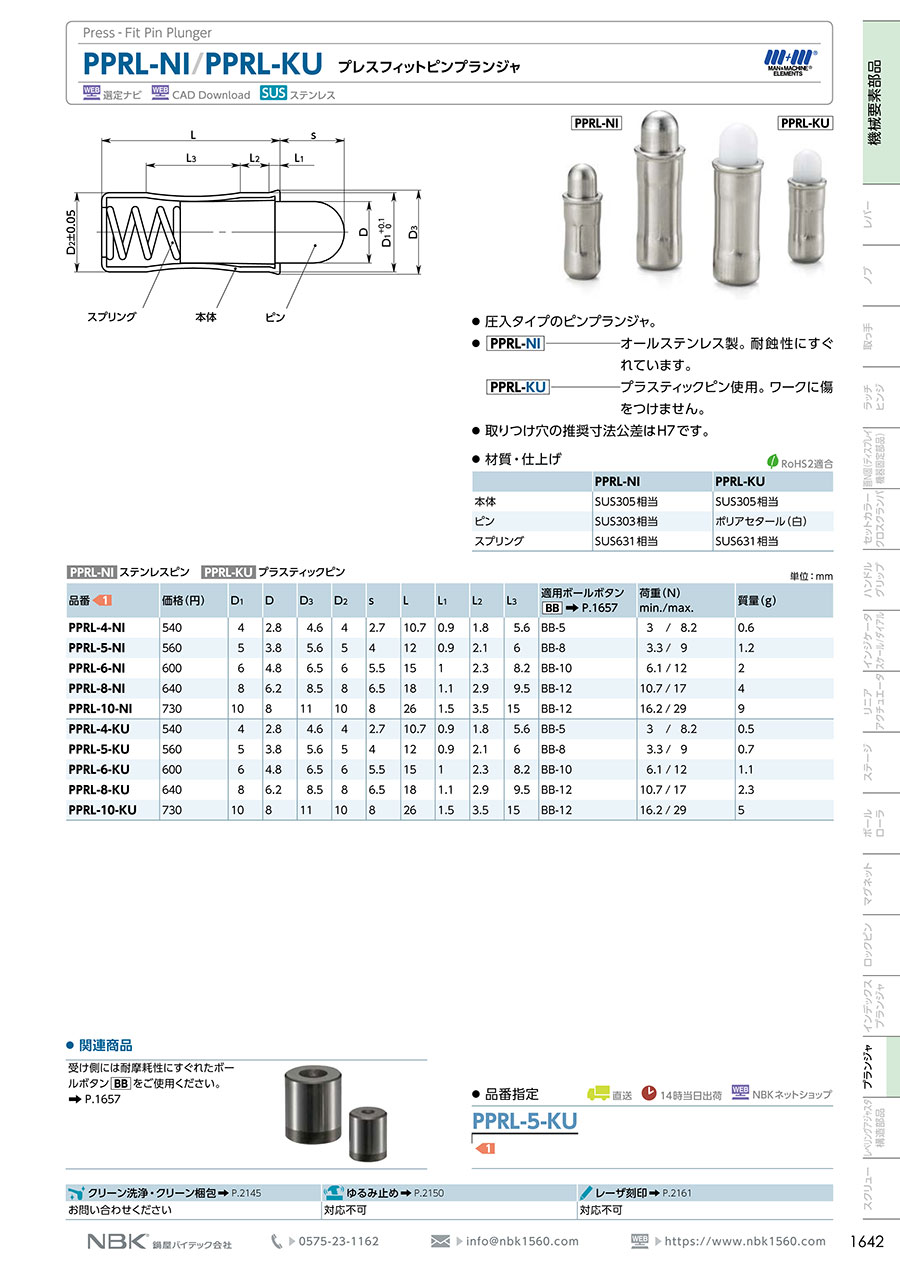

カタログ
