PNXV インデックスプランジャ - レバータイプ
未確定：候補が6型番あります。
商品情報
外形図
PNXV-A
PNXV-AK
製品仕様
商品記号により、ロックナットの有無が選択できます。
| 商品記号 | ロックナット |
|---|---|
| PNXV-A | なし |
| PNXV-AK | つき |
材質・仕上げ
| 部品 | PNXV-A | PNXV-AK |
|---|---|---|
| レバー | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | 亜鉛ダイカスト 三価クロメート処理（シルバー） | 亜鉛ダイカスト 三価クロメート処理（シルバー） |
| ピン | SUM22L相当 三価クロメート処理 | SUM22L相当 三価クロメート処理 |
| スプリング | SUS301 | SUS301 |
| ロックナット | - | S45C 三価クロメート処理 |
規格表
選定サポート情報
商品記号 （1）B （2）M （3）ロックナットの有無
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,280円 ( 2,508円 ) | 4日目 |
2,418円 ( 2,660円 ) | 4日目 |
2,290円 ( 2,519円 ) | 4日目 |
2,122円 ( 2,334円 ) | 4日目 |
2,287円 ( 2,516円 ) | 4日目 |
2,697円 ( 2,967円 ) | 4日目 |
詳細情報
基本情報
【特長】
・レバーをまわしてピンの出入りを操作するインデックスプランジャです。
・レバーを180°回転させるとピンは本体に内蔵されます。
・本体に加工されたノッチにより、レバーをロックできます。
・本体は亜鉛ダイカスト製です。
・機械加工を減らしてコストパフォーマンスを高めています。
ご注意
- 製造上の都合により、本体の表面処理が変更となりました。
変更内容：亜鉛ダイカスト ZNDGナノコーティング（グレー）→亜鉛ダイカスト 三価クロメート処理（シルバー）
三価クロメート処理はZNDGナノコーティングと同等の耐蝕性となります。
詳細はこちらから御確認下さい。

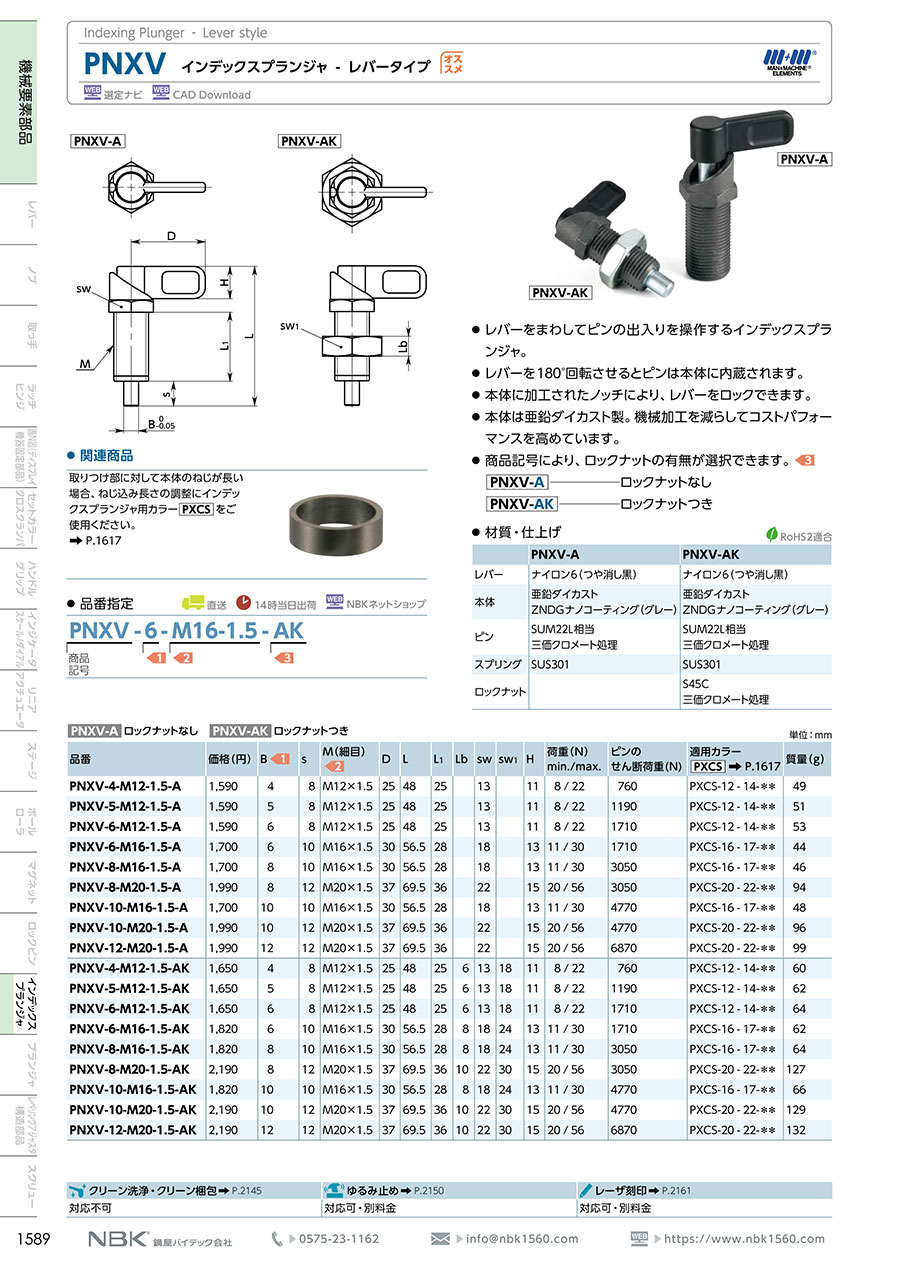

カタログ
