PNLV フランジつきインデックスプランジャ - レバータイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
PNLV-6-16-16-BKの仕様・寸法情報
種類
レバータイプ
ロック機構
ロック機構付き
取付方法
フランジ
外径(mm)
16
先端部外径(mm)
6
ストローク(mm)
10
全長
標準
本体材質
亜鉛ダイカスト
ピン材質
[スチール] SUM22L相当
本体表面処理
[塗装] 静電塗装(黒)
長さ L(mm)
62
オールステンレス
非対応
先端表面処理
三価クロメート
-
-
商品情報
外形図
製品仕様
単位：mm
| 型番 | B | s | D | D1 | L | L2 | Lc | E | F | G | t | 荷重（N） min.／max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNLV-6-16-16-BK | 6 | 10 | 30 | 16 | 62 | 16 | 4.5 | 28 | 40 | 16 | 10 | 12／32 | 1,710 | 67 |
- 材質・仕上げ
| レバー | ナイロン6（つや消し黒） |
|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（黒） |
| ピン | SUM22L相当 三価クロメート処理 |
| スプリング | SUS301 |
詳細情報
基本情報
【特長】
・レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。
・レバーを180°回転させるとピンは本体に内蔵されます。
・本体に加工されたノッチにより、レバーをロックできます。
・本体は亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。
・ピンのストローク方向はフランジ面に対して垂直です。
・各ピン径について2種類のピン長さを標準化。
・六角穴付きボルト（M5）を使用して取りつけてください。
・相手側の穴の推奨公差は（+0.05～+0.1）です。

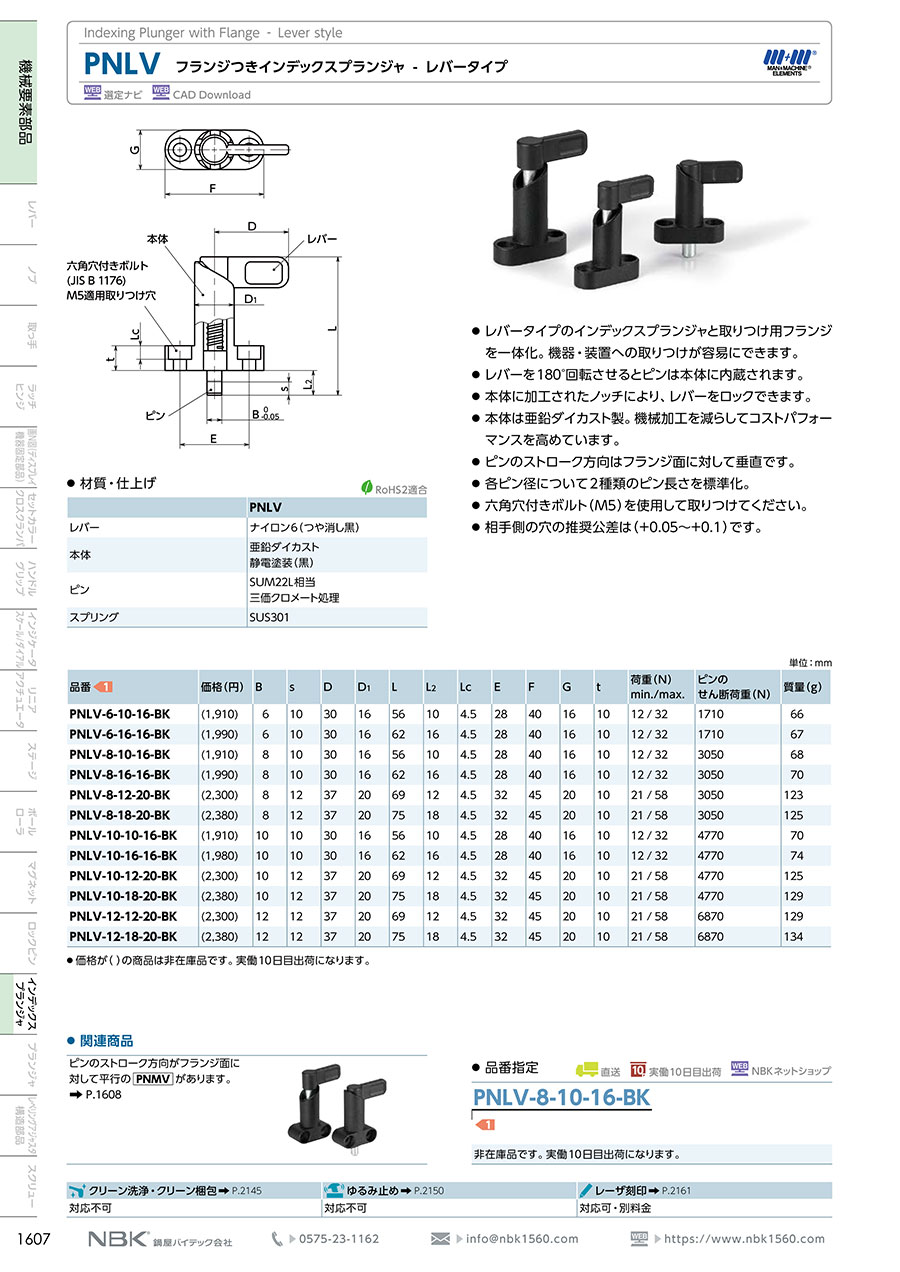

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
PNLV フランジつきインデックスプランジャ - レバータイプの型番PNLV-6-16-16-BKのページです。
型番PNLV-6-16-16-BKに関する仕様情報を記載しております。
