PNKX インデックスプランジャ-クランピングノブタイプ
閲覧中の商品と併せてご検討ください
－閉じる
PNKX-8-53-M16-1.5の仕様・寸法情報
種類
特殊ノブ
ロック機構
なし
取付方法
ねじ込み
外径(mm)
16
先端部外径(mm)
8
ストローク(mm)
8
全長
標準
本体材質
[スチール] SUM24L
ピン材質
[ステンレス] SUS303
操作ノブ
あり
本体表面処理
三価クロメート処理
長さ L(mm)
68
オールステンレス
非対応
ノブ材質
ガラス繊維強化ナイロン6
ネジサイズ
M16×1.5
寸法D(φ)
53
商品情報
外形図
規格表
単位：mm
| 品番 | B | s | M（細目） | D | L | L1 | sw | d | e | 荷重（N） min./max. | ピンのせん断荷重（N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNKX-8-53-M16-1.5 | 8 | 8 | M16×1.5 | 53 | 68 | 28 | 16 | 22.5 | 13.9 | 11/30 | 4660 | 90 |
材質・仕上げ
| PNKX | |
|---|---|
| ノブ | ガラス繊維強化ナイロン6 |
| 本体 | SUM24L 三価クロメート処理 |
| ピン | SUS303 |
| スプリング | SUS301 |
操作方法
詳細情報
基本情報
【特長】
・手にフィットするノブを組み合わせたインデックスプランジャ
・ワークの位置決めと固定の2つの動作を行うことができます
・相手側の穴の推奨公差はG7です
ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。

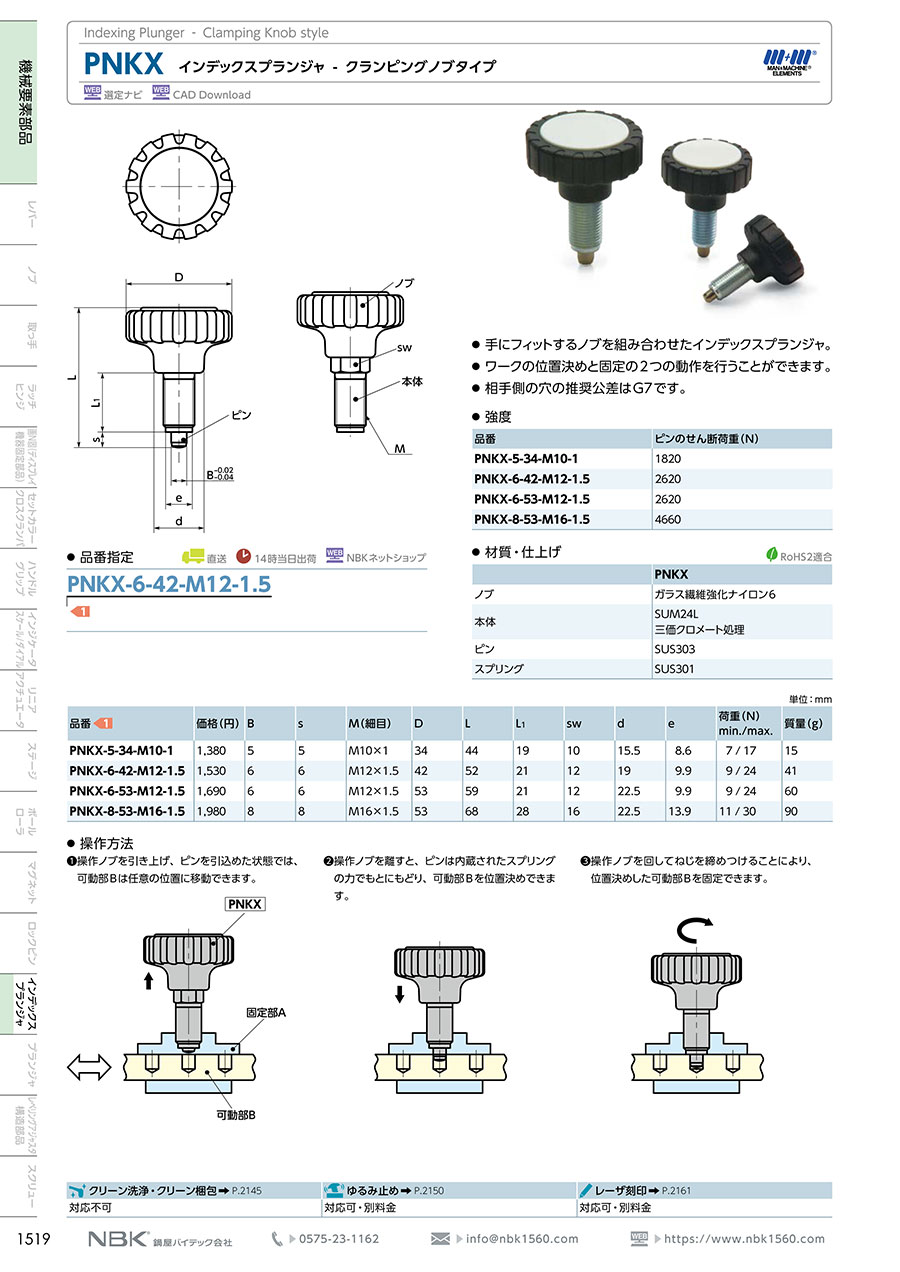

カタログ
